Miejsce pochodzenia:
Chiny
Nazwa handlowa:
KACISE
Orzecznictwo:
CE
Numer modelu:
KSLV652
Wideo
Wideo

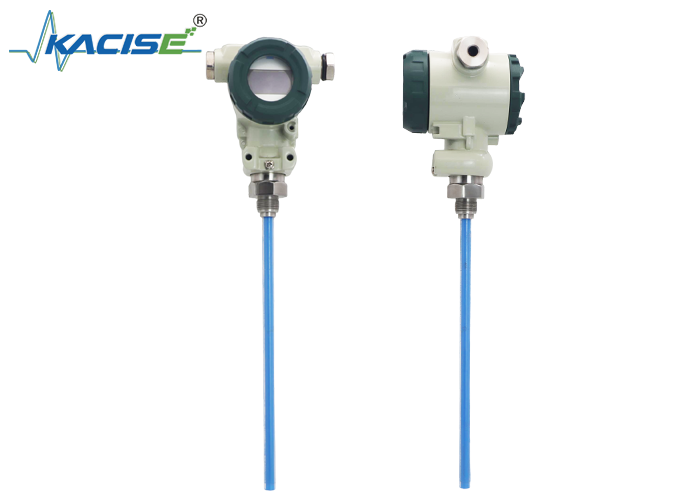

Czujnik KSLV652 to precyzyjny pojemnościowy czujnik poziomu, zaprojektowany specjalnie do przemysłowych pomiarów poziomu. Posiada obudowę ze stopu aluminium 2088, zapewniającą solidną i trwałą konstrukcję, oraz wyposażony jest w wyświetlacz OLED do wizualizacji danych poziomu w czasie rzeczywistym, co ułatwia obserwację i uruchomienie na miejscu.
Czujnik wykorzystuje wysokowydajny materiał sondy FEP, oferujący doskonałą odporność na korozję i tolerancję na wysokie temperatury. Nadaje się do różnych wymagających środowisk przemysłowych, w tym do zastosowań w przetwórstwie chemicznym, uzdatnianiu wody, zbiornikach magazynowych ropy naftowej, przetwórstwie żywności i automatyce przemysłowej.
Czujnik KSLV652 oferuje wysoką dokładność pomiaru, dużą stabilność i łatwość instalacji. Obsługuje standardowy przemysłowy sygnał wyjściowy 4–20 mA, umożliwiając płynną integrację z sterownikami PLC, DCS lub innymi systemami sterowania automatyki, zapewniając ciągłe i niezawodne monitorowanie poziomu.
| Parametr | Specyfikacja |
|---|---|
| Długość zamówienia L | 50–2000 mm (z rurą ochronną, maks. 6000 mm) |
| Dokładność |
Błąd bezwzględny ±3 mm (L ≤ 300 mm), Klasa dokładności 1.0 (300 < L ≤ 700 mm), Klasa dokładności 0.5 (700 < L ≤ 2000 mm) |
| Temperatura medium | -40 – 120 ℃ |
| Odporność sondy na temperaturę | -60 – 150 ℃ |

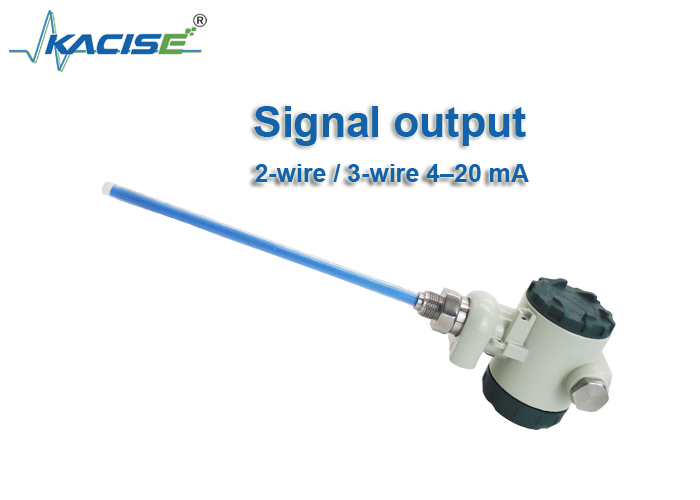

| Typ sygnału | 2-przewodowy / 3-przewodowy 4–20 mA |
| Napięcie zasilania | 18–36 Vdc, typowo 24 Vdc |
| Zakres ciśnienia | -0.1 – 2.5 MPa |
| Długoterminowa stabilność | ≤0.1% FS/rok |
| Dryft temperaturowy | ≤0.02% FS/℃ (w zakresie -40 – 80 ℃) |
| Poziom ochrony | IP65 |
| Materiał sondy | FEP |
| Średnica sondy | ∅10 mm |
| Materiał śruby mocującej | SUS 304 |
| Metoda montażu | Instalacja gwintowana M20*1.5 (z rurą ochronną M27*2) |
| Tolerancja wymiarowa | ±3 mm |
Format kodowania: KSLV652-①-②-③-④
| Kod① | Metoda instalacji | ||
|---|---|---|---|
| 1 | Gwint zewnętrzny M20*1.5 | ||
| 2 | Gwint zewnętrzny M27*2 | ||
| F | Połączenie kołnierzowe, kod kołnierza np. DN25 → F25, ogólnie zgodnie ze standardem HG/T 20592-2009, materiał taki sam jak złącza | ||
| Kod② | Rura ochronna | ||
| 0 | Bez rury ochronnej (domyślnie) | ||
| 1 | Z rurą ochronną ze stali nierdzewnej Φ16 | ||
| 2 | Z rurą ochronną ze stali nierdzewnej Φ22 | ||
| Kod③ | Typ sygnału wyjściowego | Zakres napięcia zasilania | Zalecane napięcie zasilania |
| 1 | 4–20 mA 2-przewodowy | DC18–36V | DC24V |
| 2 | 4–20 mA 3-przewodowy | DC12–28V | DC24V |
| Kod④ | Długość zamówienia (mm) | Uwagi | |
| □/□/□ | Całkowita długość czujnika / Górna strefa martwa / Dolna strefa martwa | Wymagana jest całkowita długość; górna/dolna strefa martwa wypełniana zgodnie z wymaganiami zamówienia. Obowiązkowe dla zamówień specjalnych; opcjonalne dla produktów standardowych. | |
| Uwaga: Dla tej serii maksymalna długość bez rury ochronnej wynosi 2000 mm; z rurą ochronną Φ16 mm maksymalna długość wynosi 1000 mm; z rurą ochronną Φ22 mm maksymalna długość wynosi 6000 mm. | |||
Przykład zamówienia: KSLV652-F25-2-1-1500/300/30
Opis:
Uniwersalny czujnik poziomu o standardzie przemysłowym, montaż na kołnierzu DN25, z rurą ochronną ze stali nierdzewnej Φ22, sygnał wyjściowy 4–20 mA 2-przewodowy. Całkowita długość czujnika: 1500 mm, górna strefa martwa: 300 mm, dolna strefa martwa: 30 mm.
