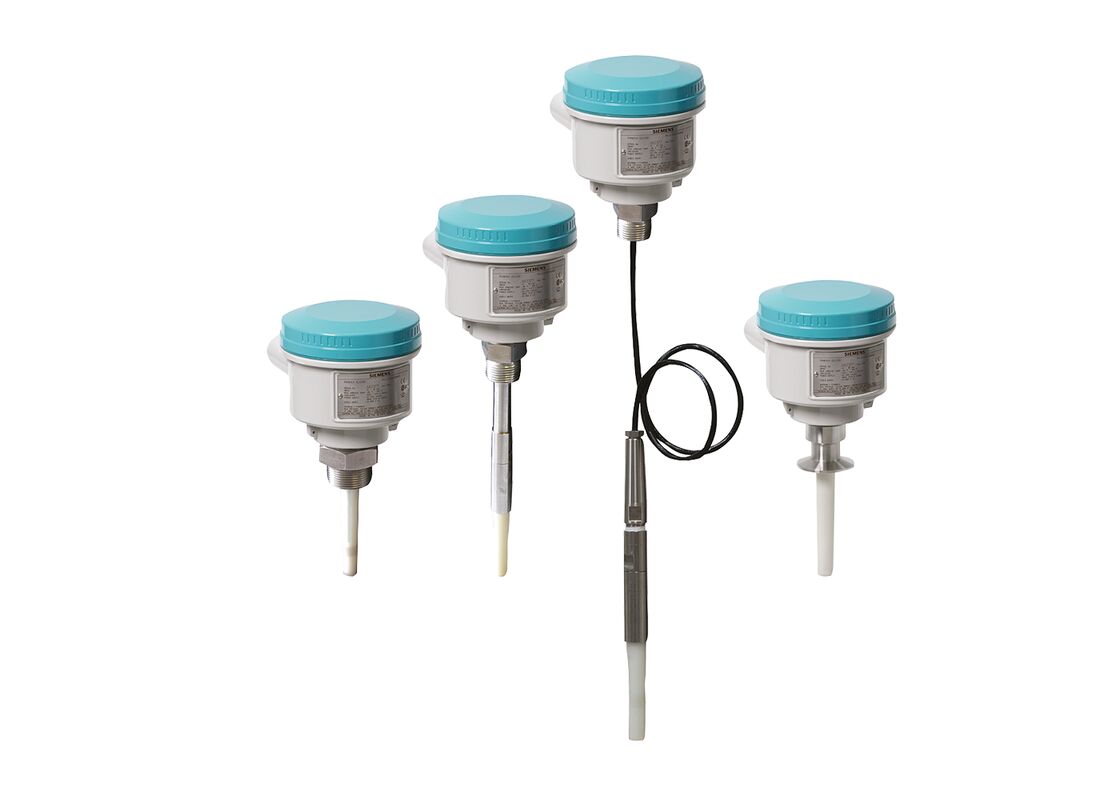

Pointek CLS200 - Standardowy przełącznik poziomu pojemności
Pointek CLS200 (wersja standardowa) to wszechstronny przełącznik poziomu pojemności i wykrywania materiału ze zestawami konfigurowalnymi i konfiguracjami wyjściowymi.Idealne do wykrywania płynów, ciała stałe, ślizgi, pianki i interfejsy, ten przełącznik posiada zaawansowane możliwości dostosowania, aby zignorować nagromadzenie się na sondzie.
Numer modelu:7ML5631-... 7ML5632-... 7ML5633-... 7ML5634-... 7ML5630-...
Główne korzyści
- Konstrukcja z garnkiem chroni obwód sygnału przed wstrząsem, wibracjami, wilgotnością i kondensacją
- Wysoka odporność chemiczna w wymagających środowiskach przemysłowych
- Wykrycie poziomu niezależne od odniesienia do ziemi zbiornikowej lub rurowej
- Niewrażliwe na nagromadzenie się produktu z powodu drgań wysokiej częstotliwości
- Trzy wskaźniki LED dla stanu czujnika, stanu wyjścia i mocy
- Odpowiednie dla wymogów zgodności z API 2350
Wnioski
Standardowa wersja Pointek CLS200 wyposażona jest w trzy wskaźniki LED z podstawowym przekaźnikiem i alarmami przełącznika stałego stanu.Galwanicznie odizolowane źródło zasilania akceptuje szeroki zakres napięć (12 do 250 V AC/DC)W przypadku stosowania z izolatorem termicznym materiały z sondy ze stali nierdzewnej i PPS (opcjonalnie PVDF) zapewniają temperaturę do 125°C (257°F) na porcjach zwilżonych w procesie.
Przełącznik wykrywa materiały o stałych dielektrycznych równych lub większych niż 1,5 poprzez monitorowanie zmian częstotliwości oscylacji, z ustawieniami wykrywania przed lub po kontakcie.CLS200 działa niezależnie od ścian zbiornika lub rur, eliminując potrzebę stosowania zewnętrznych elektrod odniesienia w nieprzewodzących pojemnikach takich jak beton lub tworzywo sztuczne.
Główne zastosowania
- Wykrywanie poziomu płynów i osadów
- Monitorowanie zapasów proszków i granulatów
- Aplikacje na zbiornikach ciśnieniowych
- Instalacje w obszarach niebezpiecznych
Konfiguracja
Specyfikacje techniczne
Tryb działania:
Wykrycie poziomu pojemnościowego odwrotnego przesunięcia częstotliwości
Zasada pomiaru:
Wykrycie poziomu pojemnościowego odwrotnego przesunięcia częstotliwości
Zmienna mierzona:
Zmiana picoFarad (pF)
Specyfikacje wyjściowe
Wyjście przekaźnika:
1 przekaźnik SPDT Formularz C
Maks. napięcie kontaktowe:
30 V prądu stałego / 250 V prądu przemiennego
Maksymalny prąd kontaktowy:
5 A DC / 8 A AC
Maksymalna pojemność przełączania:
150 W DC / 2000 VA AC
Opóźnienie czasu:
1... 60 s
Wyjście w stanie stałym:
Pozostałe
Maks. napięcie przełącznikowe:
30 V prądu stałego / 30 V prądu przemiennego szczytowego
Maksymalny prąd obciążenia:
82 mA
Spadek napięcia:
< 1 V, typowo przy 50 mA
Warunki środowiska
Temperatura otoczenia:
-40... +85°C (-40... +185°F)
Temperatura przechowywania:
-40... +85°C (-40... +185°F)
Kategoria instalacji:
II
Stopień zanieczyszczenia:
4
Średnie warunki
Kompatybilne media:
Płynne, szczelne, oblody i interfejsy
Minimalna stała dielektryczna:
1.5
Temperatura procesu (bez izolacji termicznej):
-40... +85°C (-40... +185°F)
Temperatura procesu (z izolatorem termicznym):
-40... +125°C (-40... +257°F)
Ciśnienie procesu (wersja pręta):
-1... +25 bar g (-14,6... +365 psi g)
Ciśnienie procesowe (wersja kablowa):
-1... +10 bar g (-14,6... +150 psi g)
Ciśnienie procesowe (wersja sprzęgła przesuwnego):
-1... +10 bar g (-14,6... +150 psi g)
Projektowanie i budowa
Materiał obudowy:
Pozostałe, z tworzyw sztucznych, z tworzyw sztucznych
Opcjonalny izolator cieplny:
Stal nierdzewna 316L
Połączenie:
Zdejmowalny blok końcowy, maks. 2,5 mm2
Stopień ochrony:
IP65/typ 4/NEMA 4 (nieobowiązkowo IP68)
Wjazd kablowy:
2 x M20 x 1,5 nitki (opcja: 2 x 1⁄2" przewodu NPT włączając 1 zamknięty wprowadzenie)
Zasilanie:
12... 250 V prądem bieżącym, 0... 60 Hz maks. 2 W
Certyfikacje i zatwierdzenia
CSA
FM
CE
UKCA
RCM
ATEX
UKEX
Lloyds Register
Wpływ
VLAREM II
Zatwierdzenie wzoru (Chiny)
SIL
Powiązane produkty i akcesoria
| Numer części |
Opis |
| 7ML1830-1AP |
EASY AIMER II, ALUMINIUM, 3/4 INCH NPT Z 1 INCH galwanizowanym sprzęgłem |
| 7ML1830-1AQ |
EASY AIMER II, ALUMINIUM, 3/4 INCH NPT Z 3/4 - 1 INCH PVC sprzęgło |
| 7ML1830-1DL |
SENSGUARD, 3/4" NPT (PPS) dla POINTEK CLS100 |
| 7ML1830-1DM |
SENSGUARD, 1" BSPT (PPS) dla POINTEK CLS100 |
| 7ML1830-1JA |
CABLE GLAND, 1/2" NPT, ogólnego przeznaczenia DIP |
| 7ML1830-1JB |
CABLE GLAND, 1/2" NPT, wybuchoodporny |
| 7ML1830-1JC |
M20 x 1,5 żołądka kablowe (użycie ogólne i ochrona przed wybuchem pyłu) |
| 7ML1830-1JD |
CABLE GLAND, M20 x 1,5 HF, (EP) |
| 7ML1830-1JE |
Magnet badawczy |
| 7ML1830-1JF |
Wersja cyfrowa |
| 7ML1830-1JK |
LCD-EKRAN CLS 200, cyfrowy |
| A5E01163672 |
Zapasowa uszczelka Synprene, wersja obudowy, dla wersji IP65 |
| A5E01163673 |
Zapasowa uszczelka silikonowa, wersja obudowy, dla wersji IP68 |
| A5E01163674 |
CLS200/CLS300/LC300 Zastępna pokrywa niewidomego z aluminium, dla wersji standardowych |
| A5E01163676 |
CLS200/300 Aluminiowa pokrywa zapasowa z oknem |
| A5E01163677 |
Zestaw, czujnik do urządzeń kablowych, PPS, standardowy, Viton |
| A5E01163678 |
Zestaw, czujnik do urządzeń kablowych, PPS, cyfrowy, Viton |
| A5E01163679 |
Zestaw, czujnik do urządzeń kablowych, PPS, standardowy, FFKM |
| A5E01163680 |
Zestaw, czujnik do urządzeń kablowych, PPS, cyfrowy, FFKM |
| A5E01163681 |
Zestaw, czujnik dla urządzeń kablowych, PVDF, Standard, FKM |
| A5E01163682 |
Zestaw, czujnik do urządzenia kablowego, PVDF, cyfrowy, FKM |
| A5E01163683 |
Zestaw, czujnik dla urządzenia kablowego, PVDF, Standard, FFKM |
| A5E01163684 |
Zestaw, czujnik do urządzenia kablowego, PVDF, cyfrowy, FFKM |
| A5E01163685 |
Zestaw do montażu ze stali nierdzewnej 316L |
| A5E01163686 |
Zastęp, złącze PROFIBUS, tylko wersja IP65 |
| A5E03251681 |
Zestaw, standard CLS200, nadajnik |
