Pointek CLS300 - Standard

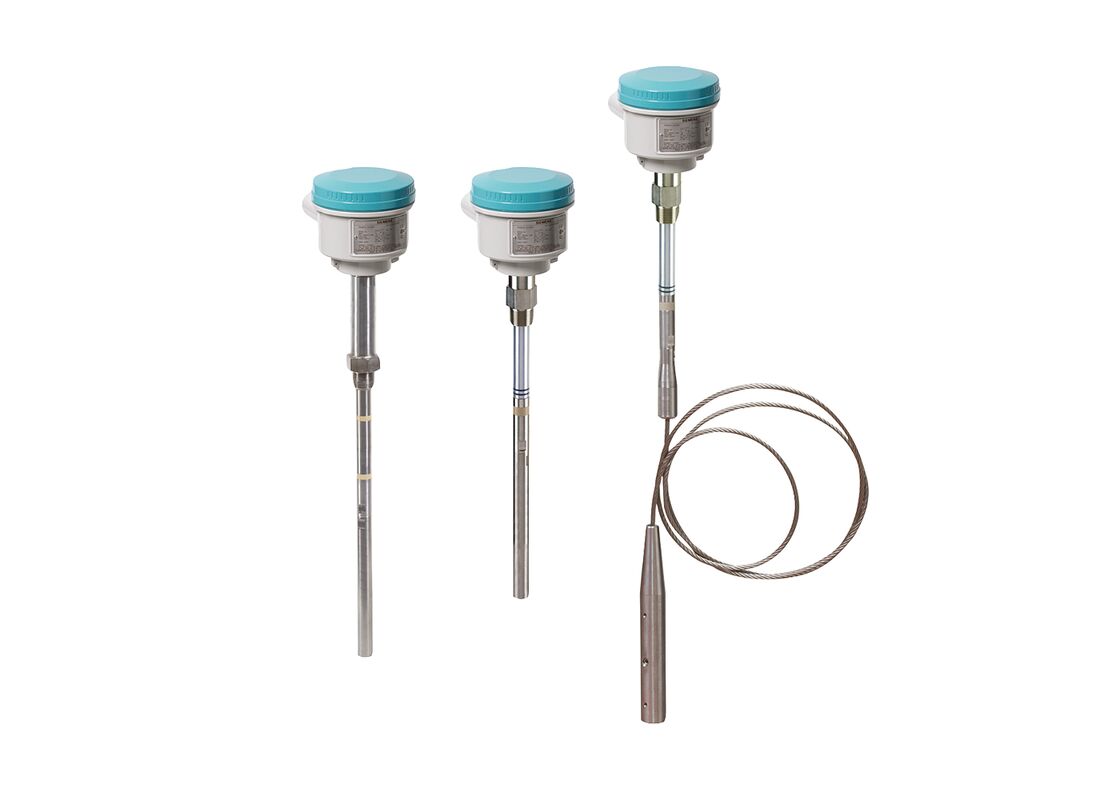

Pointek CLS300 (wersja standardowa) to przełącznik poziomu pojemności i wykrywania materiału z odwrotnym przesunięciem częstotliwości, oferujący opcjonalne konfiguracje prętów lub kabli z konfigurowalnym wyjściem. Zaprojektowany do wymagających warunków przemysłowych, niezawodnie wykrywa ciecze, ciała stałe, zawiesiny, pianę i powierzchnie międzyfazowe nawet pod wysokim ciśnieniem i temperaturą. Zaawansowane możliwości strojenia skutecznie kompensują gromadzenie się materiału na sondzie.
Warianty produktu
7ML5650-.....-.....
CLS300, STANDARD, WERSJA PRĘTOWA, GWINT/KOŁNIERZ |
7ML5651-.....-.....
CLS300, ANALOGOWY, WERSJA KABLOWA, GWINT/KOŁNIERZ |
7ML5652-.....-.....
CLS300, ANALOGOWY, PRĘT WYSOKOTEMPERATUROWY, GWINT/KOŁNIERZ |
Powiązane produkty i akcesoria
| Numer części |
Opis |
| 7ML1830-1AP | EASY AIMER II, ALUMINIUM, 3/4 CALI NPT Z 1-CALOWYM OCYNKOWANYM ŁĄCZNIKIEM |
| 7ML1830-1AQ | EASY AIMER II, ALUMINIUM, 3/4 CALI NPT Z ŁĄCZNIKIEM PCV 3/4 - 1 CAL |
| 7ML1830-1JA | DŁAWIK KABLOWY, 1/2" NPT, DIP ogólnego przeznaczenia |
| 7ML1830-1JB | DŁAWNICA KABLOWA, 1/2" NPT, przeciwwybuchowa |
| 7ML1830-1JC | Dławik kablowy M20 x 1,5 (do użytku ogólnego i ochrona przed wybuchem pyłu) |
| 7ML1830-1JD | DŁAWIK KABLOWY, M20 x 1,5 HF, (EP) |
| 7ML1830-1JE | Testuj magnes |
| 7ML1830-1JF | WZMACNIACZ / ZASILACZ WERSJA CYFROWA |
| 7ML1830-1JK | WYŚWIETLACZ LCD DO CLS 200, CYFROWY |
| A5E01163688 | Zestaw przedłużacza kabla ze stali nierdzewnej 316L, 1 metr, CLS300/LC300 |
| A5E01163689 | Zestaw przedłużacza kabla ze stali nierdzewnej 316L, 3 metry, CLS300/LC300 |
| A5E01163690 | Zestaw przedłużacza kabla ze stali nierdzewnej 316L, 5 metrów, CLS300/LC300 |
| A5E01163691 | Zestaw przedłużacza kabla ze stali nierdzewnej 316L, 10 metrów, CLS300/LC300 |
| A5E01163693 | Zestaw przedłużacza kabla ze stali nierdzewnej 316L, 15 metrów, CLS300/LC300 |
| A5E01163695 | Zestaw przedłużacza kabla ze stali nierdzewnej 316L, 20 metrów, CLS300/LC300 |
| A5E01163698 | Zestaw przedłużacza kabla PFA ze stali nierdzewnej 316, 3 METRY, CLS300 |
| A5E01163699 | Zestaw przedłużacza kabla PFA ze stali nierdzewnej 316, 5 METRÓW, CLS300 |
| A5E01163700 | Zestaw przedłużacza kabla PFA ze stali nierdzewnej 316, 10 METRÓW, CLS300 |
| A5E01163701 | Zestaw przedłużacza kabla PFA ze stali nierdzewnej 316, 15 METRÓW, CLS300 |
| A5E01163702 | Zestaw przedłużacza kabla PFA ze stali nierdzewnej 316, 20 METRÓW, CLS300 |
| A5E01163719 | Zestaw, pręt ze stali nierdzewnej 316L 180 mm (7,09") |
| A5E01163720 | Zestaw, pręt ze stali nierdzewnej 316L 330 mm (12,99") |
| A5E01163721 | Zestaw, pręt ze stali nierdzewnej 316L 580 mm (22,83") |
| A5E01163722 | Zestaw, pręt ze stali nierdzewnej 316L 830 mm (32,68") |
| A5E01163723 | Zamienna elektronika wraz ze sterownikiem, standard CLS300. Do użytku z wersjami prętowymi lub kablowymi o maksymalnej długości 5 m |
Kluczowe korzyści
- Technologia Active-Shield zapewnia, że na dokładność pomiaru nie wpływa osadzanie się materiału ani zakłócenia dyszy w sekcji aktywnej osłony
- Solidna konstrukcja pręta zapewnia wyjątkową wydajność w ekstremalnie ściernych warunkach
- Trzy wskaźniki LED do kontroli regulacji, stanu wyjścia i monitorowania mocy
- Wersja wysokotemperaturowa zdolna do pracy w temperaturze do 400°C (752°F)
Aplikacje
Wersja standardowa Pointek CLS300 posiada trzy wskaźniki LED z podstawowymi alarmami przekaźnikowymi i przełącznikami półprzewodnikowymi. Jego solidna konstrukcja sprawia, że szczególnie nadaje się do zastosowań z ciężkimi ciałami stałymi i materiałami ściernymi, takimi jak te występujące w przemyśle wydobywczym. W pełni zalana elektronika pozostaje niewrażliwa na kondensację, kurz i wibracje.
Elementy zwilżane są wykonane ze stali nierdzewnej z osłoną PFA zapewniającą wysoką odporność chemiczną, natomiast w wersji wysokotemperaturowej zastosowano ceramikę i stal nierdzewną. Urządzenie dokładnie wykrywa materiały o niskich i wysokich stałych dielektrycznych. Unikalna technologia Active Shield skutecznie tłumi zakłócenia powodowane przez gromadzenie się materiału lub wydłużone dysze instalacyjne.
Modułowa konstrukcja Pointek CLS300 oferuje szerokie możliwości konfiguracji, przyłącza procesowe, rozszerzenia i atesty, aby spełnić specyficzne wymagania aplikacji dotyczące temperatury i ciśnienia. Taka konstrukcja upraszcza procesy zamawiania i zmniejsza zapotrzebowanie na zapasy. Dostępne konfiguracje sond obejmują wersję prętową i kablową.
Podstawowe zastosowania:
- Płyny i zawiesiny
- Masowe ciała stałe
- Środowiska o wysokim ciśnieniu i temperaturze
- Obszary niebezpieczne
- Zastosowania w młynarstwie i górnictwie
Konfiguracja
Dane techniczne
Tryb działania
Wykrywanie poziomu pojemnościowego z odwrotnym przesunięciem częstotliwości
Wejście
Zmierzona wielkość: Zmiana w pikofaradach (pF)
Wyjście
Wyjście przekaźnikowe:
• 1 przekaźnik SPDT Form C
• Maks. napięcie stykowe: 30 V DC / 250 V AC
• Maks. prąd kontaktowy: 5 A (DC) / 8 A (AC)
• Maks. moc przełączania: 150 W (DC) / 2 000 VA (AC)
• Opóźnienie czasowe (ON i/lub OFF): 1 ... 60 s
Wyjście półprzewodnikowe
• Wyjście: izolowane galwanicznie
• Ochrona: Przed odwróconą polaryzacją (dwubiegunowa)
• Maks. napięcie przełączania: 30 V (DC) / 30 V szczyt (AC)
• Maks. prąd obciążenia: 82 mA
• Spadek napięcia: < 1 V, typowo przy 50 mA
• Opóźnienie czasowe (przed lub po przełączeniu): 1 ... 60 s
Dokładność
Rezolucja:
• Min. czułość (pF): 1% zmiany rzeczywistej pojemności
• Maks. błąd temperaturowy: 0,2% rzeczywistej wartości pojemności
Warunki instalacji
Lokalizacja: Wewnątrz/na zewnątrz
Warunki otoczenia
• Temperatura otoczenia: -40 ... +85 °C (-40 ... +185 °F)
• Temperatura przechowywania: -40 ... +85 °C (-40 ... +185 °F)
Warunki średnie
• Zastosowania: Ciecze, ciała stałe luzem, zawiesiny i powierzchnie międzyfazowe oraz materiały lepkie
• Względna stała dielektryczna εr: Min. 1,5
• Temperatura procesu:
- Wersja prętowa/kablowa: -40 ... +200 °C (-40 ... +392 °F)
- Wersja wysokotemperaturowa: -40 ... +400 °C (-40 ... +752 °F)
• Ciśnienie procesowe: -1 ... +35 bar g (-14,6 ... +511 psi g)
Projekt
• Materiał (obudowa): aluminium malowane proszkowo z uszczelką
• Stopień ochrony: Standard: Typ 4/NEMA 4/IP65
Opcjonalnie: Typ 4/NEMA 4/IP68
• Wejście kablowe: 2 x gwint M20 x 1,5 (opcja: 2 wejścia kablowe ½" NPT, w tym 1 wejście zaślepione)
Elementy sterujące i wyświetlacze
• Wyświetlacze: 3 diody LED informujące o stanie sondy, stanie wyjścia i zasilaniu
• Potencjometry: 2 potencjometry do opóźnienia czasowego i czułości
• Przełączniki: 5 przełączników DIP do włączania/wyłączania opóźnienia, bezpiecznego wysokiego/niskiego poziomu, testowania/regulacji opóźnienia czasowego, wysokiej/niskiej czułości, ustawień opóźnienia testu
Zasilanie
• Zasilanie: 12 ... 250 V AC/DC, 0 ... 60 Hz, izolowane galwanicznie, 2 W
Certyfikaty i atesty
• Przeznaczenie ogólne: CSA, FM, CE, UKCA, RCM
• Obudowa ognioszczelna z sondą IS: ATEX II 1/2 G Ex ia/db [ia Ga] IIC TX Ga/Gb, ATEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db UKEX II 1/2 G Ex ia/db [ia Ga] IIC TX Ga/Gb, UKEX ATEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db
• Odporność na zapalenie pyłu z sondą IS: ATEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db UKEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db CSA/FM klasa II, Div. 1, grupy E, F, G CSA/FM klasa III T4
• Obudowa przeciwwybuchowa z sondą IS: CSA/FM klasa I, Div. 1, Grupy A, B, C, D CSA/FM Klasa II, Div. 1, grupy E, F, G CSA/FM klasa III T4
• Morski: Lloyds Register of Shipping, kategorie ENV1, ENV2 i ENV5
• Zabezpieczenie przed przepełnieniem: WHG (Niemcy) VLAREM II (Belgia)
• Inne: Zatwierdzenie wzoru (Chiny)
