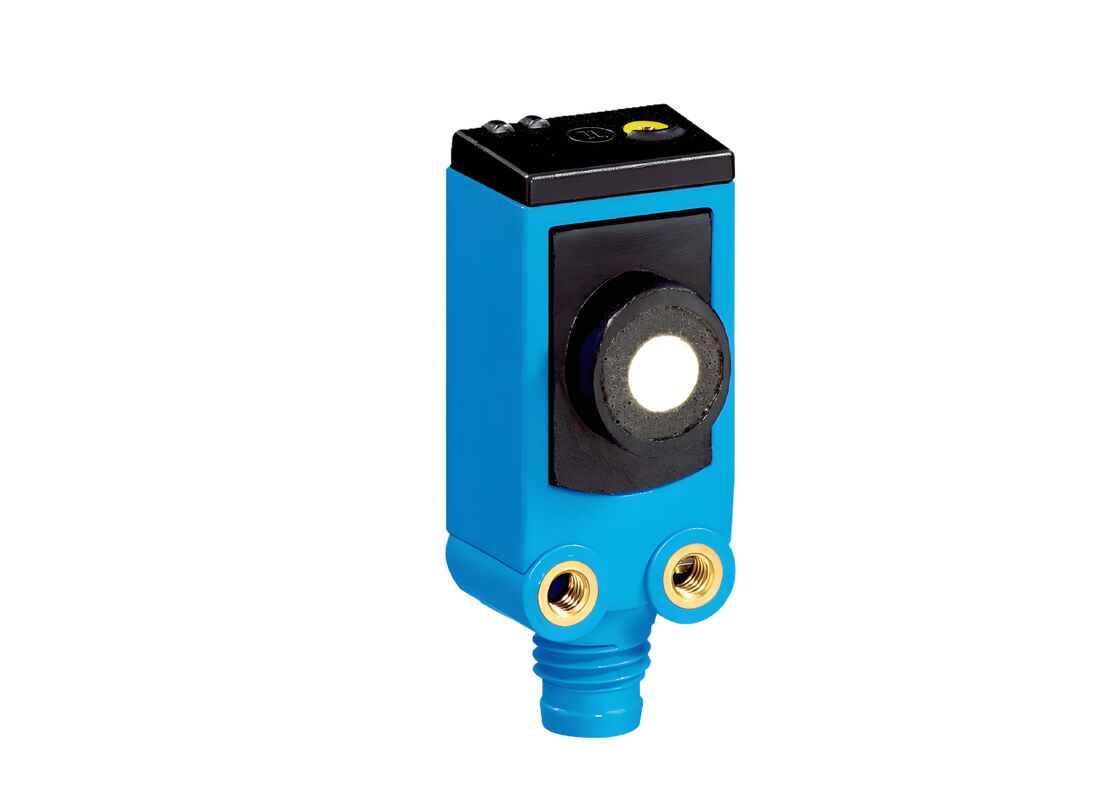

UC4 Ultradźwiękowe czujniki odległości

Ultradźwiękowy czujnik odległości UC4

Czujnik ultradźwiękowy z gwarancją

Czujnik UC4 do pomiaru odległości

Nazwa handlowa:

SICK

Numer modelu:

UC4

Skontaktuj się z nami

Poproś o wycenę

Szczegóły produktu

Zakres graniczny::

150 mm / 250 mm (w zależności od typu)

Zakres działania::

13 mm ... 150 mm ¹ (w zależności od typu)

Powtarzalność:

± 0,15%

Rezolucja:

≥ 0,1 mm

Czas wyjścia:

5 ms ... 8 ms (w zależności od typu)

Podkreślić:

Ultradźwiękowy czujnik odległości UC4

Czujnik ultradźwiękowy z gwarancją

Czujnik UC4 do pomiaru odległości

Warunki płatności i wysyłki

ZAŁĄCZONE PRODUKTY

SIRIUS 3SE5, 3SE2 mechaniczne wyłączniki bezpieczeństwa

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

Ultradźwiękowe czujniki odległości UC4

Rodzina czujników ultradźwiękowych UC4 łączy w sobie najnowocześniejszą technologię ultradźwiękową w miniaturowej obudowie. Dzięki niezawodnej funkcjonalności nawet w trudnych warunkach pracy, UC4 jest naprawdę miniaturowym, wszechstronnym urządzeniem do wymagających, specjalistycznych zadań, takich jak wykrywanie przezroczystych obiektów lub pomiar poziomu płynów i materiałów sypkich.

Nawet w sytuacjach o wysokich wymaganiach dotyczących tłumienia tła lub tolerancji na zanieczyszczenia, UC4 z wyjściem przełączającym, analogowym lub push-pull z IO-Link sprawdził się jako idealny wybór. W ofercie znajdują się warianty o zwiększonej częstotliwości przełączania do wyjątkowo szybkich zastosowań.

Kluczowe korzyści

Mini obudowa pozwala na szybką i łatwą integrację nawet w najbardziej ograniczonych przestrzeniach
Przycisk uczenia umożliwiający szybkie i łatwe uruchomienie
Zintegrowana kompensacja temperatury zapewnia zawsze wysoką dokładność pomiaru i optymalną jakość procesu
Różne tryby pracy zapewniają optymalną elastyczność zastosowań i rozwiązań, które zwiększają niezawodność i produktywność
Pełna kompatybilność mechaniczna z czujnikami fotoelektrycznymi pozwala na zastosowanie odpowiedniej technologii do każdego zastosowania bez modyfikacji maszyny
Odporność czujnika na trudne optycznie środowisko umożliwia wykonywanie dokładnych pomiarów nawet w warunkach brudu, zapylenia, wilgoci i mgły

Cechy techniczne

Niezawodny pomiar niezależnie od koloru materiału, przezroczystości, połysku i oświetlenia otoczenia
Technologia ultradźwiękowa w małej obudowie
Wykrywanie, pomiar i pozycjonowanie za pomocą technologii ultradźwiękowej
Warianty z wyjściem cyfrowym PNP/NPN, wyjściem analogowym lub wyjściem push-pull z IO-Link
Przycisk uczenia
Precyzyjne tłumienie tła
Odporny na brud, kurz, wilgoć i mgłę

Parametry techniczne

Kategoria	Bliższe dane
Zakres pomiarowy	Zakres roboczy: 13 mm ... 150 mm ¹ (w zależności od typu) Zakres graniczny: 150 mm / 250 mm (w zależności od typu)
Rezolucja	≥ 0,1 mm
Powtarzalność	± 0,15%
Czas reakcji	10 ms ... 24 ms 24 ms²
Czas wyjściowy	5 ms ... 8 ms (w zależności od typu)
Częstotliwość przełączania	30 Hz / 100 Hz (w zależności od typu)
Wyjście analogowe	4 mA ... 20 mA, ≤ 500 Ω ³ / 0 V ... 10 V, ≥ 100 000 Ω
Wyjście cyfrowe	Typ: PNP / NPN / push-pull: PNP/NPN (w zależności od typu)
IO-Link	✓, IO-Link V1.1
Ocena obudowy	IP65/IP67
Oś wysyłająca	Prosty
Temperatura otoczenia, działanie	-25 °C ... +70 °C ⁴

¹ W zależności od typu
² 24 ms
³ ≤ 500 Ω
⁴ -25 °C ... +70 °C

Przewodnik wyboru modelu

Wariant produktu	Nr części	Min. zakres pomiarowy	Maks. zakres pomiarowy	Interfejs komunikacyjny	Rodzaj wyjścia cyfrowego	Typ wyjścia analogowego	Częstotliwość przełączania	Czas reakcji	Typ połączenia	Złącze skręcane
UC4-1334B	6068454	13 mm	150 mm	IO-Link	push-pull: PNP/NPN	-	30 Hz	24 ms	złącze męskie	M8, 3-pin
UC4-13346	6054708	20 mm	150 mm	-	-	Wyjście prądowe	-	24 ms	złącze męskie	M8, 3-pin
UC4-11341	6034667	13 mm	100 mm	-	PNP	-	30 Hz	24 ms	złącze męskie	M8, 3-pin
UC4-13341	6034669	13 mm	150 mm	-	PNP	-	30 Hz	24 ms	złącze męskie	M8, 3-pin
UC4-13345S02	6049510	13 mm	150 mm	-	NPN	-	100 Hz	10 ms	złącze męskie	M8, 3-pin
UC4-11345	6034668	13 mm	100 mm	-	NPN	-	30 Hz	24 ms	złącze męskie	M8, 3-pin
UC4-1344B	6063575	13 mm	150 mm	IO-Link	push-pull: PNP/NPN	-	30 Hz	24 ms	złącze męskie	M8, 4-pin
UC4-13347	6054709	20 mm	150 mm	-	-	napięcie wyjściowe	-	24 ms	złącze męskie	M8, 3-pin
UC4-13345	6034670	13 mm	150 mm	-	NPN	-	30 Hz	24 ms	złącze męskie	M8, 3-pin
UC4-13341S01	6049509	13 mm	150 mm	-	PNP	-	100 Hz	10 ms	złącze męskie	M8, 3-pin
UC4-1354B	6063576	13 mm	150 mm	IO-Link	push-pull: PNP/NPN	-	30 Hz	24 ms	kabel ze złączem męskim (100 mm)	M8, 3-pin
