Miejsce pochodzenia:
Chiny (część lądowa)
Nazwa handlowa:
Kacise
Orzecznictwo:
certificate of explosion-proof, CE
Numer modelu:
KUF100

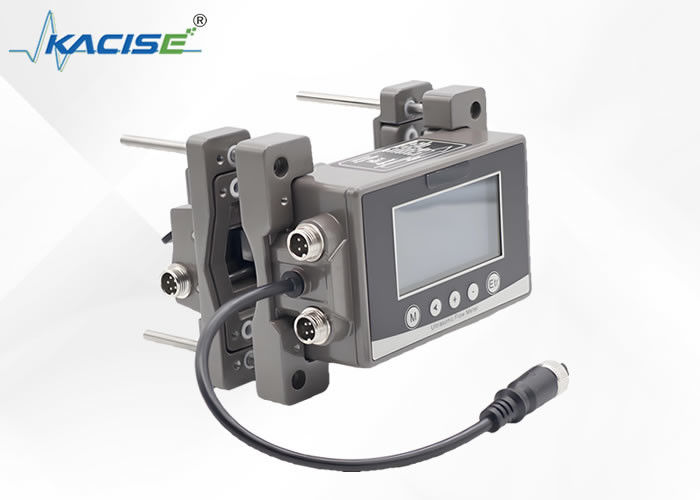

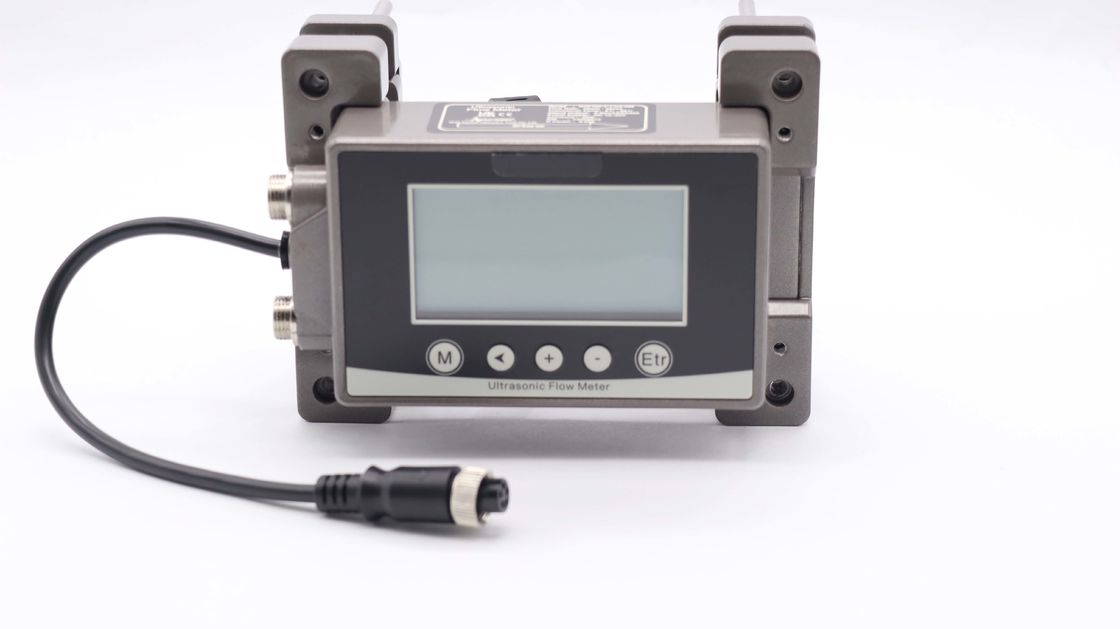

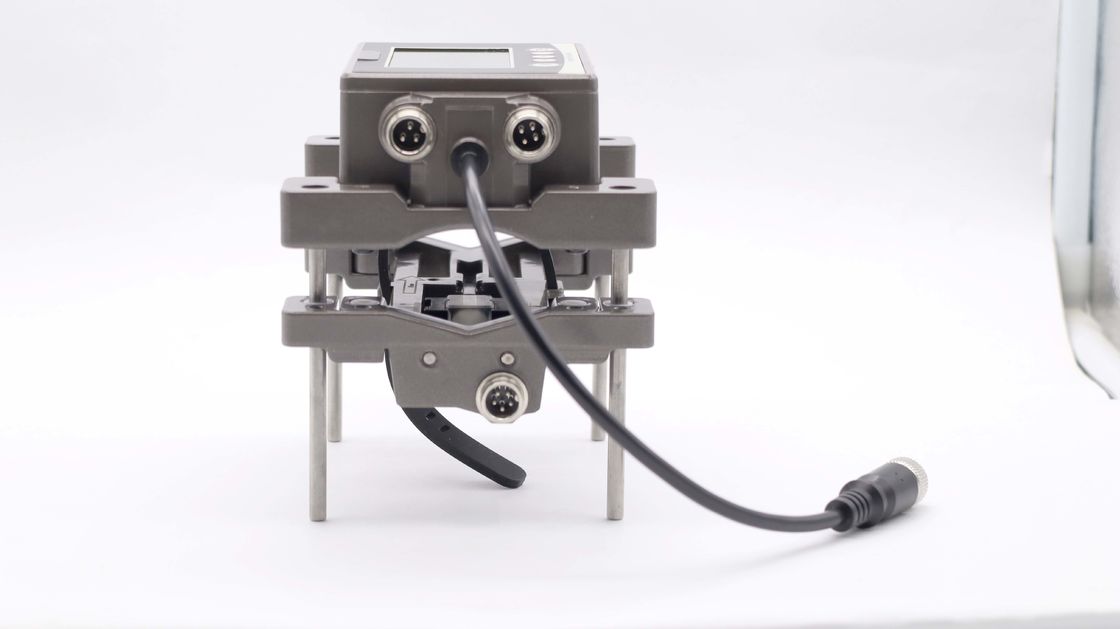

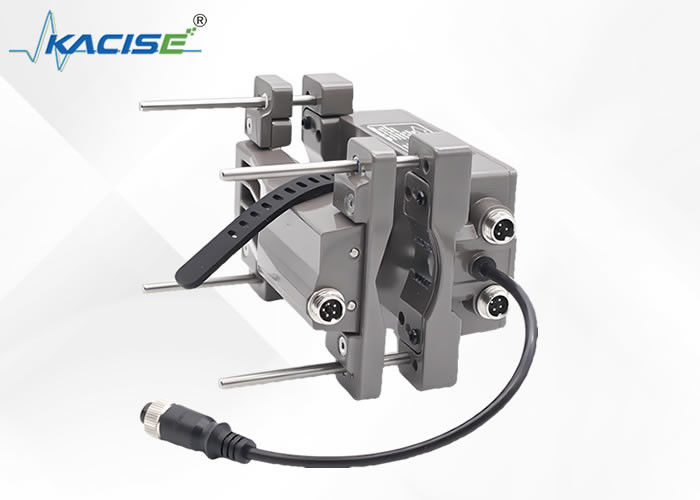

Ultrasonic flow meter KUF100 działa w oparciu o metodę różnicy czasu.i wykorzystuje różnicę w czasie rozprzestrzeniania ultradźwięków w kierunku dolnym i górnym, aby obliczyć przepływ, co pozwala uzyskać dalszą wartość przepływu.Zaletą tej metody jest możliwość dokładnego pomiaru płynów zawierających zawieszone cząstki lub bąbelki i nie wpływa to na przewodność płynu.
| Materiały rurowe wspierane | Rury ze stali nierdzewnej, żelaza, mosiądzu, aluminium, PVC, PP, PVDF i inne sztywne rury z tworzyw sztucznych |
| Wspierane medium płynne | Woda lub inne (jednorazowe bez cząstek stałych i zanieczyszczeń) |
| Wspierana średnia temperatura | 0-75°C (bez zamarzania na powierzchni, wysoka temperatura, wersja dostosowana) |
| Default Low Flow Cutoff | 0.1m/s |
| Metoda wyświetlania | 256*128 LCD o podświetlenia tylnym |
| Czas reakcji | 0.5 ~ 60 |
| Klasa dokładności | ± 2%, do ± 1% po kalibracji |
| Okres przechowywania danych | 300 milisekund |
| Kopia zapasowa pamięci | EEPROM (okres przechowywania danych: ponad 10 lat, częstotliwość odczytu/zapisu danych: ponad 1 milion razy) |
| Połączenia zasilania i I/O | Wtyczka lotnicza M12 |
| Produkcja | 4-20mA |
| Komunikacja | Modbus RS485 |
| Opcjonalny wynik | OCT (wysunek impulsowy) / jeden alarm przekaźnika |
| Zasilanie | 10-24V VDC |
| Energia elektryczna | <3W |
| Ochrona obwodu | Ochrona odwrotnej mocy, ochrona przed napięciem |
| Każda wyjściowa ochrona przed zwarciem, każda wyjściowa ochrona przed przeciążeniem | |
| Poziom ochrony | IP65 |
| Temperatura otoczenia | -10 do 60°C (bez zamarzania) |
| Względna wilgotność | 35 do 85% RH (nie kondensacyjny) |
| Odporność na wibracje | 10 do 55 Hz, podwójna amplituda 1,5 mm, każda 2 godziny dla osi XYZ |
| Odporność na uderzenia | 100 m/s2 impuls 16 ms, osi X, Y, Z 1000 razy każda |
| Materiał licznika | stop aluminium, tworzywa sztuczne przemysłowe |
| Długość kabla | Standardowe 2 metry (PT1000 standardowe 9 metrów) |
| Średnica rury | Górna wartość graniczna przepływu (L/min) |
|---|---|
| 15 | 60 l/min |
| 20 | 100 l/min |
| 25 | 200 l/min |
| 32 | 300 l/min |
| 40 | 400 l/min |
| 50 | 600 l/min |
| 65 | 1000 l/min |
Wskazówka: Wewnętrzna średnica najmniejszej mierzalnej sekcji rury jest większa lub równa 12 mm.
DN15-40
DN50-65
| Kod | Definicja |
|---|---|
| Średnica rury: DN15-DN65mm | |
| Zakres: 0,03 m/s-10 m/s | |
| Dokładność: ± 2% (1% po kalibracji) | |
| Środek pomiarowy: woda/inne (jednorazowy bez cząstek stałych i zanieczyszczeń) | |
| Zapewnienie zasilania: 10~24VDC/1A | |
| Temperatura pracy czujnika: 0-115°C; | |
| Pozostałe: 2 metry kable standardowe | |
| Miernik ciepła: z parą czujników temperatury PT1000; jeden koniec czujnika temperatury jest na liczniku, a drugi koniec kabla jest standardowy 9m | |
| Średnica rury | |
| S | DN15-DN40 |
| T | DN50-DN65 |
| Rodzaj licznika | |
| 1 | Ultradźwiękowy przepływomierz |
| 2 | Ultrasonic cold (heat) meter |
| Rodzaj czujnika | |
| C2 | 0-65°C |
| C2U | 0-115°C |
| Produkcja(może wybrać dwa z czterech) | |
| A | 4-20mA |
| M | Modbus |
| O | KTZ (częstość) |
| R | 1 Relaj |
| PT1000 Długość kabla czujnika temperatury | |
| P | Długość kabla czujnika temperatury na drugim końcu 9 m |
| P(15) | Długość kabla czujnika temperatury na drugim końcu 15 m |
| P(25) | Długość kabla czujnika temperatury na drugim końcu 25 m |
Przykład:
Ultrasonic flowmeter, zakres DN15-DN40, temperatury 0-65°C, z wyjściem 4-20mA i RS485, standardowa długość kabla 2m.
ultradźwiękowy licznik zimnego (gorącego), zakres DN15-DN40, zakres temperatur 0-115°C, z wyjściem 4-20mA i RS485, standardowa długość kabla 2m; z parą czujników temperatury PT1000;jeden koniec czujnika temperatury jest na liczniku, a drugi koniec kabla jest standardowy 9m
Załącznik:KUF100 Klampa na ultradźwiękowym przepływometerze Datasheet_v1...
