Place of Origin:
China
Nazwa handlowa:
Kacise
Model Number:
KUS600

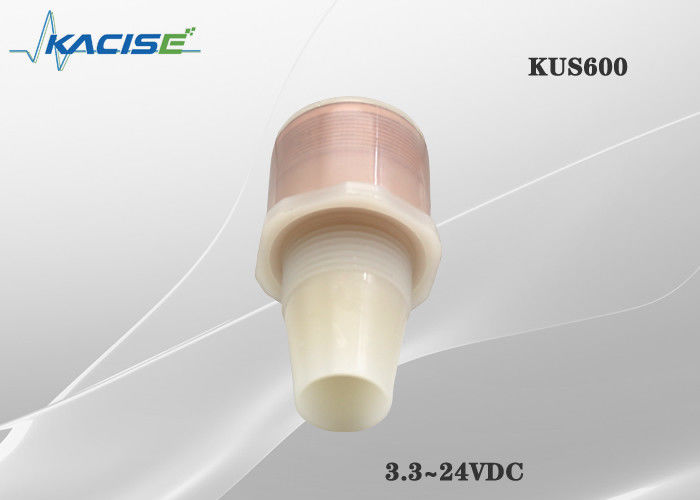

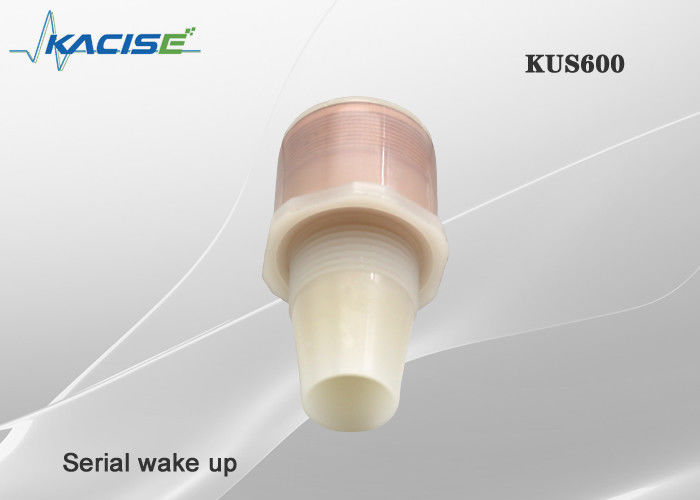

Czujnik ultradźwiękowy serii KUS600
1. Funkcje
2. Instrukcja
Ultradźwiękowe mierniki poziomu są stosowane do pomiaru poziomu cieczy w różnych dziedzinach przemysłu, zwłaszcza w uzdatnianiu wody, w przemysłowym zakresie pomiarowym. Ultradźwiękowy wskaźnik poziomu wykorzystuje zaawansowany mikroprocesor i unikalną technologię przetwarzania echa, którą można dostosować do różnych złożonych warunków pracy. Funkcja „uczenia się fałszywego echa” umożliwia przyrządowi prawidłowe potwierdzenie prawdziwego echa w wielu warunkach fałszywego echa i uzyskanie dokładnych wyników pomiarów. Przetwornik posiada wbudowany czujnik temperatury, który może realizować kompensację temperaturową wartości mierzonej. Przetwornik ultradźwiękowy wykorzystuje opatentowaną technologię optymalnego dopasowania akustycznego, dzięki czemu jego moc nadawcza może być skuteczniej emitowana, a siła sygnału może zostać poprawiona, aby uzyskać dokładny pomiar.
3. Wymiar
Jednostka na schemacie to mm.

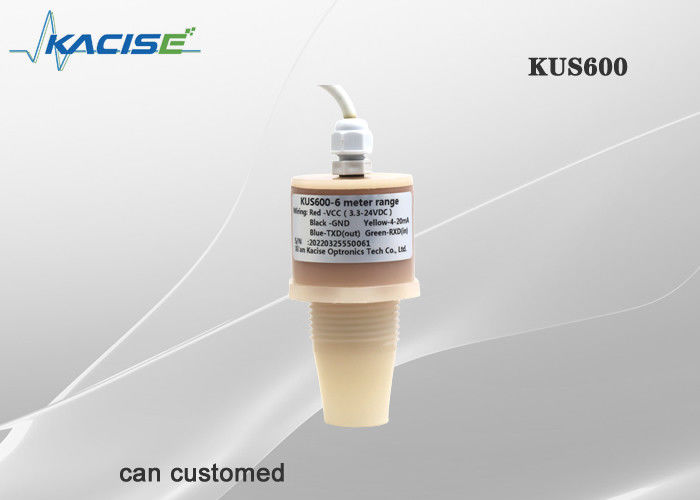

4. Definicja interfejsu elektronicznego i sygnałów
| Kolor drutu | Szpilka | Opis | Notatka |
| Czerwony | 1 | Zasilanie | 3,3 V-24 V |
| Czarny | 2 | GND | |
| Żółty | 3 | Wyjście analogowe | Wersja o małej mocy nie posiada wyjścia analogowego |
| Niebieski | 4 | RS485A+ | |
| Zielony | 5 | RS485B- |
5. Parametr
|
Model: KUS600 |
||
| Zakres | 0,6 m–5 m, produkt o małej mocy obsługuje szerokie napięcie wejściowe, ten zakres dotyczy zasilania 3,3 V (możliwość dostosowania zakresu 6 m) | |
| Obszar nieużytkowy | 0...0,6m | |
| Zasilanie | 3,3 V-24 V | |
| Zużycie energii | mniej niż 0,3 mA podczas uśpienia, mniej niż 20 mA podczas emisji, mniej niż 5 mA niż podczas pomiaru | |
| Sygnał wyjściowy | 0-5 V/4-20 mA/NPN/PNP/RS485 | |

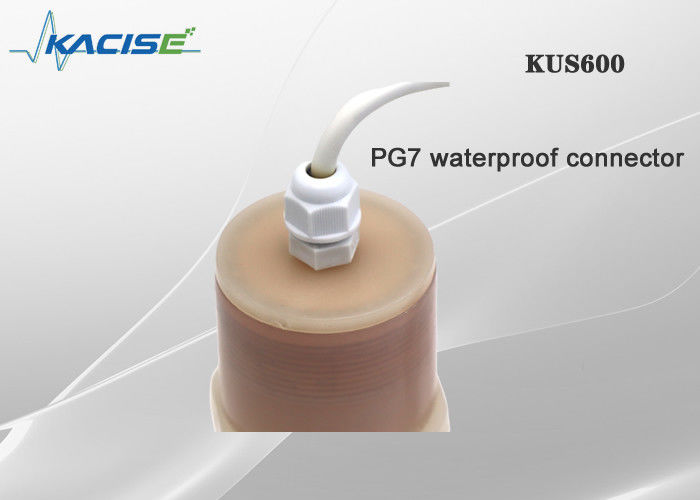

| Podłączenie elektryczne | Kabel 5-żyłowy (analogowy), kabel 6-żyłowy (switch) | |
| Rozdzielczość wahadłowa | 1mm | |
| Dokładność pomiaru | 0,5%-1% FS | |
| Temp. odszkodowanie | Tak | |
| Temperatura pracy | -25…70℃(233...358K) | |
| Temperatura przechowywania | -40…85℃(233...358K) | |
| Klasa ochrony | IP68 | |
| Materiał obudowy | PVDF | |
6. Warunki instalacji
Jeżeli czujnik jest montowany w temperaturze otoczenia spadającej poniżej 0℃, powinien on dobrze radzić sobie ze środkami ochronnymi. W przypadku bezpośredniego montażu czujnika w otworze przelotowym za pomocą nakrętek należy go zamocować na środku gwintu obudowy.
Ponieważ przesyłana impulsowa fala ultradźwiękowa ma określoną szerokość, fala odbita na niewielkim obszarze w pobliżu przetwornika nakłada się na falę transmitowaną, której nie można zidentyfikować ani zmierzyć jej odległości. Obszar ten nazywany jest martwą strefą pomiaru. Wielkość martwego pola jest powiązana z odległością pomiaru fali ultradźwiękowej.
7. Informacje dotyczące zamówienia
| KUS | Rozmiar ciała | Wyjście | Maksymalny zasięg | Opis | |
| 600 | |||||
| Dostosowane | Dostosowane | ||||
| 4-20 mA | Wyjście w trybie 4-20mA z protokołem RS485 MODBUS | ||||
| 0-3,3 V | Zakres zasilania wynosi co najmniej 3,3 | ||||
| 0-5,0 V | Zakres zasilania wynosi co najmniej 5,0 | ||||
| RS485 | Tryb oszczędzania energii z protokołem RS485 MODBUS | ||||
| XX m | XX m to maksymalny zasięg, jaki można wykryć, domyślna długość to 1 metr | ||||
| KUS | 600 | RS485 | 3 m | ||
