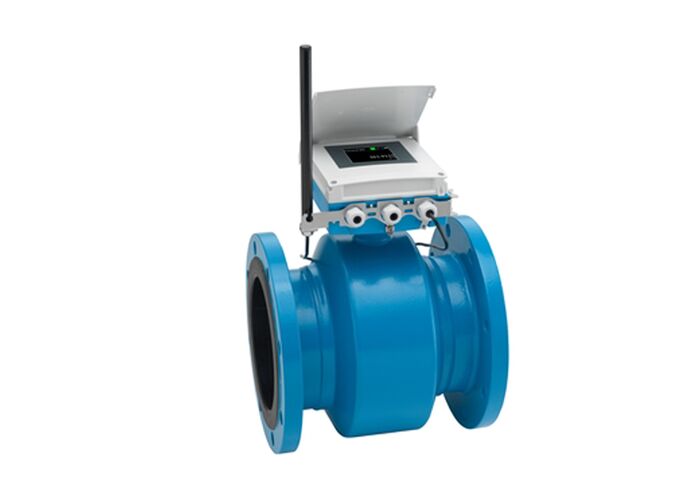

Proline Promag W 800 Przepływometr elektromagnetyczny
Przepływomierz zasilany baterią z ochroną przed korozją zgodnie z normą EN ISO 12944 i inteligentnym trybem energooszczędnym. Do bezpośredniej instalacji pod ziemią lub stałego użytku pod wodą.Certyfikowany czujnik dla najbardziej wymagających zastosowań w zakresie wody i ścieków.
Obszar zastosowania
Promag W 800 jest idealny do zastosowań poza siecią w przemyśle wodnym, umożliwiając niezawodne pomiary przepływu w bezpośrednich instalacjach podziemnych lub środowiskach podwodnych.Przekaźnik zasilany baterią zapewnia transmisję danych pomiarowych na całym świecie bez dodatkowego zasilania energiąTechnologia bicia serca zapewnia niezawodność pomiarów i weryfikację zgodności.
Główne korzyści
- Długotrwały magmetr napędzany bateriami z bezpieczną integracją systemu i komunikacją
- Ochrona przed korozją dla instalacji podziemnych lub stałego użytku podwodnego
- Elastyczna inżynieria - czujnik z stałymi lub łącznymi połączeniami procesowymi
- Poprawa dostępności instalacji - czujniki zgodne z wymogami specyficznymi dla danego sektora
- Bezpieczne przechowywanie i przesyłanie danych - łączność szyfrowana na całym świecie za pośrednictwem sieci komórkowej
- Wygodne uruchomienie i obsługa - dostęp do urządzenia za pośrednictwem Bluetooth za pomocą intuicyjnego SmartBlue
- Zintegrowana weryfikacja - Technologia bicia serca
Specyfikacje techniczne
Zasada pomiaru
Elektro-magnetyczne
Zakres średnicy nominalnej
DN 25 do 900 (1 do 36")
Zmienniki mierzone
Przepływ objętościowy
| Specyfikacja |
Wartość |
| Maksymalny błąd pomiaru |
Przepływ objętościowy: ±0,5% o.r. ± 2 mm/s (±0,5% o.r. ± 0,08 in/s) |
| Zakres pomiarowy |
9 dm3/min do 22500 m3/h (2,5 do 100000 gal/min) |
| Max. Ciśnienie procesowe |
PN 40, klasa 300, 20K |
Zakres temperatury
| Materiał obudowy |
Zakres temperatury |
| Kauczuk twardy |
0 do +70 °C (+32 do +158 °F) |
| Polyuretan |
-20 do +50 °C (-4 do +122 °F) |
| PTFE |
-20 do 70 °C (-4 do +158 °F) |
| Środowisko (Flanca ze stali węglowej) |
-10 do +60 °C (14 do +140 °F) |
| Środowisko (Flanca ze stali nierdzewnej) |
-40 do +60 °C (-40 do +140 °F) |
Materiały zwilżone
Wersja:poliuretanu; PTFE; kauczuku twardego
Elektrody:1.4435 (316L); Stop C22, 2.4602 (UNS N06022)
Materiały budowlane
Obudowa czujnika:DN 25 do 300 (1 do 12"): AlSi10Mg, powlekany; DN 350 do 900 (14 do 36"): stal węglowa z lakierem ochronnym
Obudowa nadajnika:Polikarbonat
Cechy
Charakterystyka czujnika
- Bezpieczne, niezawodne długotrwałe działanie - solidny i całkowicie spawany czujnik
- Pomiar przepływu energooszczędny - brak utraty ciśnienia z powodu zwężenia przekroju poprzecznego
- Bez obsługi - bez ruchomych części
- Międzynarodowe zatwierdzenia wody pitnej
- Stopień ochrony IP68 (obudowa typu 6P)
Charakterystyka nadajnika
- Bezpieczne przechowywanie i przesyłanie danych - łączność szyfrowana na całym świecie za pośrednictwem sieci komórkowej
- Wygodne uruchomienie i obsługa - dostęp do urządzenia za pośrednictwem Bluetooth za pomocą intuicyjnego SmartBlue
- Zintegrowana weryfikacja - Technologia bicia serca
- Obudowa nadajnika wykonana z trwałego polikarbonatu
- Żywotność baterii do 15 lat
- Interwały pomiarowe można dostosować indywidualnie
Szczegóły techniczne
Stopień ochrony
Wersja kompaktowa: obudowa typu IP66/67, obudowa typu 4X i IP68, obudowa typu 6P
Odległa wersja czujnika (standardowa): IP66/67, obudowa typu 4X
Wersja zdalnego czujnika (opcjonalna): obudowa IP68, typ 6P, z lakierem ochronnym zgodnie z normą EN ISO 12944 C5-M/Im1/Im2/Im3
Wyświetlanie/funkcjonowanie
Wyświetlenie 4 linii z kontrolą dotykową (działanie z zewnątrz). Możliwość konfiguracji za pośrednictwem lokalnego wyświetlacza i narzędzi operacyjnych.
Komunikacja i W/W
| Rodzaj |
Specyfikacja |
| Wyniki |
3x wyjście impulsu/przełącznika (pasywne); Modbus RS485 |
| Wpływy |
Wprowadzenie stanu |
| Komunikacja cyfrowa |
LTE Cat M1; LTE Cat NB1; LTE Cat NB2; GPRS; EGPRS |
Zasilanie
Wnętrze: akumulatory o prądu stałego 3,6 V
Zewnętrzne: AC 85-265 V (47-63 Hz) / DC 19-30 V
Zatwierdzenia i certyfikacje
Obszar niebezpieczny: CSA, GP
Bezpieczeństwo produktu: oznakowanie CE, oznakowanie EAC, oznakowanie UKCA
Metrologiczne: Kalibracja zgodnie z ISO/IEC 17025, Przesyłka przechowywania MI-001, Technologia bicia serca ISO 9001:2015
Ciśnienie: CRN, PED
Hygieniczne: zatwierdzenie wody pitnej: ACS, KTW-BWGL, NSF 61, WRAS BS 6920
