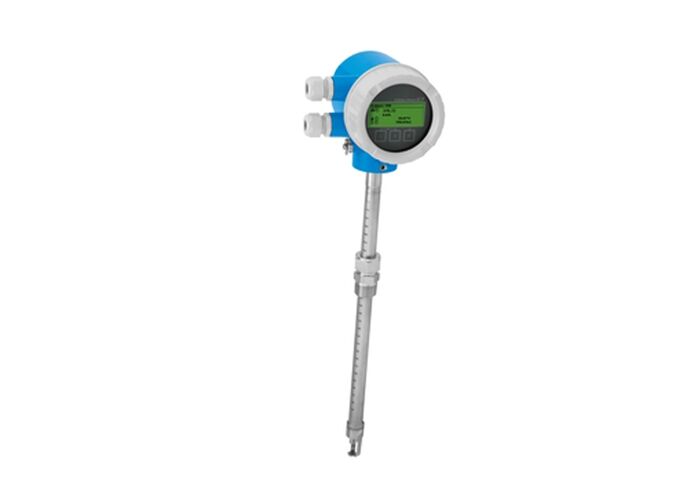

Proliny t-masa B 150 Przepływomierz masy cieplnej
Przepływomierz do efektywnego w zakresie kosztów pomiaru i łatwego monitorowania gazów użytkowych.
Obszar zastosowania
Wersja wstawka B 150 o masie t jest odpowiednia do dużych rurociągów lub prostokątnych przewodów wentylacyjnych.To urządzenie jest idealne do zastosowań podmiarowych z technologią 4-przewodową zawartą w wytrzymałym, kompaktowym aluminiowym obudowie.
Główne korzyści
- Odpowiednie dla powietrza, azotu, dwutlenku węgla i argonu w rurkach okrągłych lub prostokątnych
- Optymalne monitorowanie procesu - łatwe pomiary nawet przy niskich ciśnieniach i prędkościach przepływu
- Efektywne pod względem kosztów pomiary - łatwa instalacja, nieznaczna utrata ciśnienia i bez konserwacji
- Niezawodne tendencje przepływu - pomiar wielozmiennego
- Szybkie i wydajne uruchomienie - menu obsługi
- Wysoka dostępność instalacji - samodzielna diagnostyka i monitorowanie błędów
- Automatyczne odzyskiwanie danych do obsługi
Specyfikacje techniczne
Zasada pomiaru
Pomiar przepływu masy cieplnej
Zmienniki mierzone
Przepływ masy, temperatura, korygowany przepływ objętościowy, przepływ objętościowy FAD
Specyfikacje działania
Maksymalny błąd pomiaru:
3% obrotowe / 4% obrotowe / 5% obrotowe
Zakres pomiaru (powietrze):
20 do 720 000 kg/h (45 do 1,587,600 lb/h)
20 do 1.080,000 kg/h (45 do 2,381,400 lb/h)
Średnia temperatura:
-40 do +100 °C (-40 do +212 °F)
Max. Ciśnienie procesu:
20 barów g (290 psi g)
Temperatura otoczenia:
-40 do +60 °C (-40 do +140 °F)
Średnica nominalna:
DN 80 do 1500 (3" do 60")
* W zależności od wybranej opcji zamówienia funkcji "Płyn kalibracyjny"
Materiały zwilżone
- Przetwornik:1.4404 (316L)
- Rurka do wprowadzenia:1.4404 (316L); 1.4435 (316L)
- Połączenie:
- Zestaw kompresyjny: 1.4404 (316L)
- Pierścień uszczelniający: EPDM; HNBR; 1.4401 (316)
- Pierścień ściskający: PEEK 450G
Elektryka i komunikacja
Zasilanie:
Prąd stały od 18 do 30 V
Wyniki:
4-20 mA HART (aktywny)
Wyjście impulsu/częstotliwości/przełącznika (pasywne)
Wprowadzenie:
Wprowadzenie stanu
Komunikacja cyfrowa:
HART
Wyświetlacz/funkcja:
Wyświetlacz czterostronny z przyciskami
Budowa i ochrona
Obudowa nadajnika:
AlSi10Mg, powlekany
Stopień ochrony:
IP66/67, obudowa typu 4X
Zatwierdzenia i certyfikacje
Obszar niebezpieczny: ATEX, IECEx, cCSAus
Metrologiczne: kalibracja wykonywana w akredytowanych urządzeniach kalibracyjnych (zgodnie z ISO/IEC 17025), NAMUR
Ciśnienie: CRN
Charakterystyka urządzenia
Charakterystyka czujnika
- Optymalne monitorowanie procesu - łatwe pomiary nawet przy niskich ciśnieniach i prędkościach przepływu
- Efektywne pod względem kosztów pomiary - łatwa instalacja, nieznaczna utrata ciśnienia i bez konserwacji
- Niezawodne tendencje przepływu - pomiar wielozmiennego
- Wersja wkładu o średnicy nominalnej DN 80 do 1500 (3" do 60")
- Instalacja i usunięcie czujnika bez przerwy procesu
- Łatwa instalacja
Charakterystyka nadajnika
- Szybkie i wydajne uruchomienie - menu obsługi
- Wysoka dostępność instalacji - samodzielna diagnostyka i monitorowanie błędów
- Automatyczne odzyskiwanie danych do obsługi
- Urządzenie w wersji kompaktowej z zasilaczem prądu stałego 24 V
- 4-20 mA HART, impuls/częstotliwość/wyłącznik
- Kompaktny i solidny nadajnik
