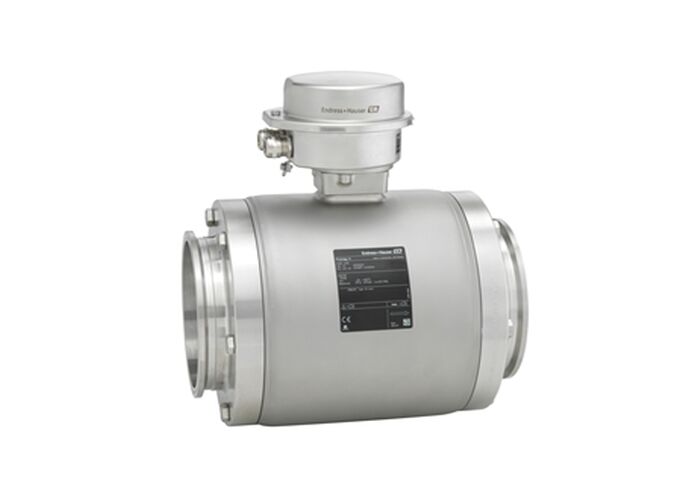

Proline Promag H 100 Przepływometr elektromagnetyczny
Specjalista w zakresie zastosowań higienicznych z ultra-kompaktowym nadajnikiem.Dedykowane do wymagających zastosowań w przemyśle spożywczym i napojowym, a także w przemyśle biologicznym.
Obszar zastosowania
Promag H jest preferowanym czujnikiem do zastosowań higienicznych o najwyższych wymaganiach w przemyśle spożywczym i napojów oraz w przemyśle nauk o życiu.Ultra-kompaktny nadajnik zapewnia pełną wydajność przy najmniejszym śladzie i umożliwia płynną integrację systemu, dzięki czemu Promag H 100 jest preferowanym wyborem dla konstruktorów skidów, producentów sprzętu i integratorów systemów.
Główne korzyści
- Wielokrotne pomiary przepływu, temperatury i przewodności
- Elastyczna koncepcja instalacji - liczne hygieniczne połączenia procesów
- Pomiar przepływu oszczędzający energię - brak utraty ciśnienia z powodu zwężenia przekroju poprzecznego
- Przekaźnik oszczędzający przestrzeń - pełna funkcjonalność przy najmniejszym odcisku
- Oszczędność czasu w lokalnej obsłudze bez dodatkowego oprogramowania i sprzętu - zintegrowany serwer internetowy
- Zintegrowana weryfikacja - Technologia bicia serca
- Bez obsługi - bez ruchomych części
Specyfikacje techniczne
| Zasada pomiaru |
Elektro-magnetyczne |
| Zakres średnicy nominalnej |
DN 2 do 150 (1⁄12 do 6) |
| Zakres pomiarowy |
00,06 dm3/min do 600 m3/h (0,015 do 2650 gal/min) |
| Maksymalny błąd pomiaru |
Przepływ objętościowy (standardowy): ±0,5 % o.r. ± 1 mm/s (0,04 cala/s)
Przepływ objętościowy (opcjonalny): ±0,2% o.r. ±2 mm/s (0,08 cala/s) |
| Średni zakres temperatury |
-20 do +150 °C (-4 do +302 °F) |
| Zakres temperatury otoczenia |
-40 do +60 °C (-40 do +140 °F) |
| Max. Ciśnienie procesowe |
PN 40, klasa 150, 20K |
| Stopień ochrony |
Standard: IP66/67, obudowa typu 4X
Opcja: IP69 |
Zmienniki mierzone
Przepływ objętościowy, temperatura, przewodność, przepływ masy, skorygowany przepływ objętościowy, skorygowana przewodność
Materiały zwilżone
Wersja:PFA
Elektrody:1.4435 (316L); Stop C22, 2.4602 (UNS N06022); Tantal; Platyna
Połączenia procesów:Stal nierdzewna, 1.4404 (F316L); PVDF; wkładka klejąca z PVC
Ściany:O-ring seal (EPDM, FKM, Kalrez), aseptycznie formowane uszczelnienie (EPDM, FKM, silikon)
Pierścienie uziemieniowe:Stal nierdzewna, 1,4435 (316L); Stop C22, 2,4602 (UNS N06022); tantal
Charakterystyka urządzenia
Charakterystyka czujnika
- Elastyczna koncepcja instalacji - liczne hygieniczne połączenia procesów
- Pomiar przepływu energooszczędny - brak utraty ciśnienia z powodu zwężenia przekroju poprzecznego
- Bez obsługi - bez ruchomych części
- Zintegrowane pomiary temperatury
- Obudowa czujnika wykonana ze stali nierdzewnej (3-A, EHEDG)
- Materiały zwilżone CIP, SIP czytelne
Charakterystyka nadajnika
- Przekaźnik oszczędzający przestrzeń - pełna funkcjonalność przy najmniejszym odcisku
- Oszczędność czasu w lokalnej obsłudze bez dodatkowego oprogramowania i sprzętu - zintegrowany serwer internetowy
- Zintegrowana weryfikacja - Technologia bicia serca
- Wytrzymały, ultra-kompaktny obudowa nadajnika
- Wysoki stopień ochrony: IP69
- Dostępny lokalny wyświetlacz
Zatwierdzenia i certyfikacje
Obszar niebezpieczny:ATEX, IECEx, cCSAus, INMETRO, EAC
Bezpieczeństwo produktu:CE, znak C
Metrologiczne:Kalibracja wykonana w akredytowanych urządzeniach kalibracyjnych (zgodnie z normą ISO/IEC 17025)
Marynarz:Zatwierdzenie LR, zatwierdzenie DNV, zatwierdzenie ABS, zatwierdzenie BV
Ciśnienie:PED, CRN
Materiał:3.1 materiał
Hygieniczne:EHEDG, 3-A, wkładki i uszczelki zgodne z FDA, cGMP
