Nazwa handlowa:
Honeywell
Numer modelu:
Seria GKE
Sklejka poliestrowa z montażem IEC 20 mm. Certyfikowana cULus, CE, SIL3.

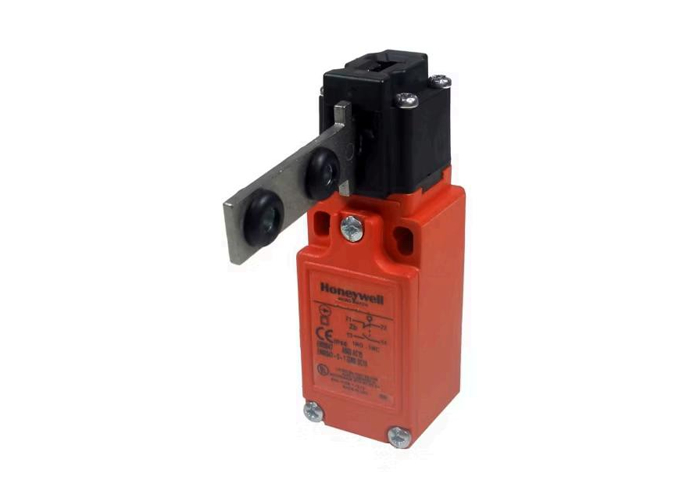

W sprawiePrzełącznik z kluczem bezpieczeństwa serii GKEzapewnia zwiększoną niezawodność dla zastosowań zabezpieczeń bezpieczeństwa w kompaktowym, opłacalnym opakowaniu.obrotowa głowica GKE umożliwia zaangażowanie siłownika z pięciu kierunkówPrzełącznik posiada podwójną izolację zgodnie z normą IEC 60947-5-1 i ma do wyboru dwa standardowe uruchomienie.
| Numer części | Opis |
|---|---|
| GKEA01L | MICRO SWITCH GKE Series Dwuwymiarowy przełącznik bezpieczeństwa z kluczem, 1NC1NO bezpośrednie otwieranie, działanie szybkie, 12 NPT, kontakty z tworzyw sztucznych, srebrne |
| GKEA03L | Ograniczenie bezpieczeństwa |
| GKEA06L | MICRO SWITCH serii GKE Dwukrotny przełącznik bezpieczeństwa z kluczem, bezpośrednie otwieranie 2NC, powolne działanie, 12 NPT, kontakty z tworzyw sztucznych, srebra |
| GKEC01L | MICRO SWITCH serii GKE Dwukrotny przełącznik bezpieczeństwa z kluczem, 1NC1NO bezpośrednie otwieranie, działanie szybkie, 20 mm, kontakty z tworzyw sztucznych, srebra |
| GKEC03L | MICRO SWITCH GKE serii Dwóch wejścia kluczem sterowany przełącznik bezpieczeństwa, 1NC1NO bezpośrednie otwieranie, powolne działanie, Break-Before-Make (B.B.M.), 20 mm, kontakty z tworzyw sztucznych, srebra |
| Charakterystyka | Parametry |
|---|---|
| Opis | Przełącznik zabezpieczający z podwójnym kluczem |
| Certyfikacje agencji | CE, DOC A340 cULus, Akta E37138 CCC, Certyfikat # 2011010305489827 SIL, Odniesienie SIRA FSP 09009/02 |
| Materiał obudowy | Poliester termoplastyczny wypełniony szkłem |
| Materiał klucza siłownika | Pozostałe |
| Połączenie elektryczne | 20 mm lub 0,5-14 przewodu NPT z każdym punktem okablowania w przełączniku nawinięty skrut końcowy |
| Opcje kontaktowe/przełącznik 1 | 1NC/1NO powolne działanie BBM, 1NC/1NO szybkie działanie, 2NC powolne działanie |
| Projektowanie kontaktów | Podwójne przerwy, elektrycznie oddzielone (Zb) |
| Materiał kontaktowy | Zestaw srebra |
| Wskaźniki elektryczne | Zob. tabela 2 |
| Kategoria wykorzystania | 1NC/1NO: AC-15, A600; DC13-Q300 2NC: AC-15, A300; DC13-Q300 |
| Nominalne napięcie robocze (Ue) | 1NC/1NO: 120 Vac, 240 Vac, 600 Vac, 125 Vdc, 250 Vdc 2NC: 120 Vac, 240 Vac, 125 Vdc, 250 Vdc |
| Narysowany prąd roboczy (Ie) | 1NC/1NO: 6A, 3A, 1.2A, 0.55, 0,27 2NC: 6 A, 3 A, 0,55 A, 0,27 A |
| Prąd cieplny (Ith) | 10 A |
| Wskazana izolacja (Ui) | 1NC/1NO: 600 V 2NC: 300 V |
| Narysowane napięcie impulsowe, napięcie odporne (Uimp) | 2500 V |
| Urządzenie zabezpieczające przed zwarciem (SCPD) | bezpiecznik klasy J, 10 A/600 V |
| Stopień zanieczyszczenia | 3 |
| Środowiskowe uszczelnienie | IP 66/67; NEMA 1, 4X (Wewnętrzny), 12, 13 |
| Temperatura pracy | -25° C do 85° C [-13° F do 185° F] |
| Szok. | 50 g na IEC 60068-2-27 |
| Wibracje | 10 g na IEC 60068-2-6 |
| MCTF (żywotność mechaniczna) | 15,930,000 cykli |
| MCTF (żywotność elektryczna) | > 25 000 cykli z jednoosobową granicą ufności 75% |
| Zdolność SIL 2 | SIL3 z możliwością HFT=1 w odniesieniu do bezpieczeństwa funkcjonalnego IEC 61508-2:2010 |
| Interwał badań dowodowych | 1 rok |
| Kategoria oznaczenia i zastosowania | Narysowany prąd roboczy Ie (A) przy znamionowym napięciu roboczym Ue (V) | 24 V | 120 V | 240 V | 380 V | 480 V | 500 V | 600 V |
|---|---|---|---|---|---|---|---|---|
| AC-15 | A300 | - | 6 A | 3 A | - | - | - | - |
| AC-15 | A600 | - | 6 A | 3 A | 1.9 A | 1.5 A | 1.4 A | 1.2 A |
| DC-13 | Q300 | 2.8 A | 0.55 A | 0.27 A | - | - | - | - |
