Place of Origin:
China
Nazwa handlowa:
KACISE
Orzecznictwo:
CE
Model Number:
MPTD-5000

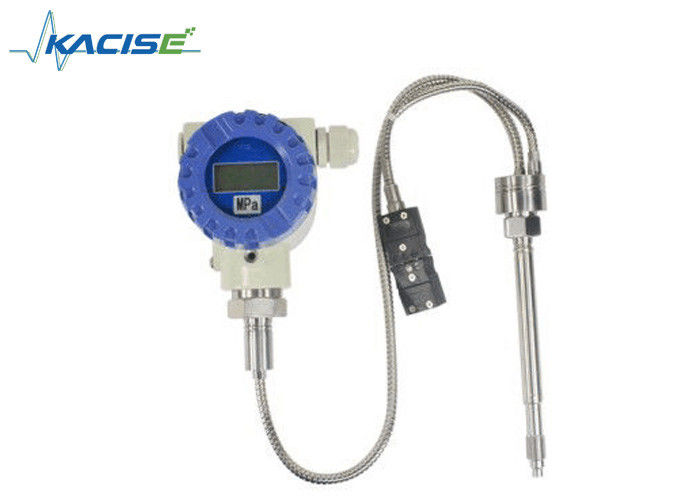

GX MPTD-5000 serii Melt Pressure Transducer ((stępa sztywna i sanitarna) może mierzyć ciśnienie i temperaturę w jednym punkcie, który może być szeroko stosowany w sprzęcie do procesu medycyny i żywności.Model 5000T jest z termoaparą. Zero & span można regulować; z wzmocnionym sygnałem można połączyć z PLC. Ma zalety wysokiej precyzji i niezawodności, dobrej jakości, wewnętrznej 80% kalibracji.
| Parametry | |
| Zakres | 0...3,5MPa do 0...150MPa |
| Produkcja | 30,33 mV/V, 2,00 mV/V |
| Dokładność | ±1,0% FS, ±1,5% FS |
| Zasilanie | 10VDC (6~12) VDC |
| Powtarzalność | ±0,2% FS |
| Odporność mostka | 350 ohm±10% |
| Ciśnienie przeciążenia | 1.5×FSO |
| Kalibracja wewnętrzna | 80%±1,0% |
| Odporność na izolację | 200MΩ @ 100Vdc |
| Maksymalna temperatura błony otworu | 200°C |
| Materiał membranowy | Stal nierdzewna powlekana 15-5PH |
| Złącze elektryczne | 5PIN, 6PIN |
| Złącze procesowe | 1/2 ′′-20UNF, M14 × 1.5, M18×1.5 (projektowany przez klienta) |
MPTD-5000
MPTD-5000T
| Model | Zakres (bar) | Produkcja | Węzeł śrubowy | Połączenie elektryczne | Inne wymagania |
| MPTD-5000(T) | --- | --- | --- | --- | --- |
| Przykład: MPTD-5000-500Bar-3.33mV/V-M14×1.5-6PIN | |||||
Instalacja
Diafragma czujnika jest częścią najłatwiej uszkodzoną, proszę nie upuścić osłony przed instalacją,i w instalacji należy zwrócić uwagę na ochronę diafragmy czujnika- obróbkę otworów montażowych należy dokonywać zgodnie z wymogami technicznymi rozmiaru otworu instalacyjnego i tabeli rozmiarów,aby uniknąć instalacji otworu nie jest standardowe spowodowane zadrapania przewodu czujnika i wpływ czujnika praca normalna.
Rozbiórka
W celu zapewnienia, aby wstawianie otworu nie pozostawiło się za metalowym ciałem obcym lub tworzywem sztucznym, wszystkie czujniki należy usunąć z maszyny przed wyczyszczeniem wytłaczacza,czujnik może być usuwany tylko wtedy, gdy polimer znajduje się w stanie gorącego stopienia, usuwać i natychmiast użyć miękkiej szmatki, aby wytrzeć diafragmę sondy czujnika.może zapewnić otwór instalacyjny specjalnego narzędzia czyszczącego do oczyszczania materiału pozostałego w otworze w celu ułatwienia następnej instalacji.
Rozpoczęcie
przed uruchomieniem urządzenia należy zapewnić odpowiednie ogrzewanie i czas stopienia,w celu zapewnienia, że wszystkie materiały w części membranowej czujnika przed pracą maszyny wytłaczającej są w stanie stopienia.
Lokalizacja
Sonda czujnika może wytrzymać wysokie temperatury, ale temperatura powłoki musi być poniżej 80°C, dlatego w procesie instalacji i użytkowaniaUżytkownik musi zwrócić uwagę na montaż części powłoki czujnika, która jest przymocowana do temperatury pokojowej.Izolacja powłoki i regionu wysokiej temperatury jest korzystna dla poprawy precyzji pomiaru i trwałości czujnika.
Wpływ przeciążenia
W procesie rzeczywistej regulacji ciśnienia, najlepiej w zakresie ciśnienia znamionowego, chociaż czujnik ma pewną zdolność przeciążenia,ale długotrwałe przeciążenie wpłynie na dokładność pomiaru czujnika i żywotność.
Połączenie elektryczne
W połączeniu elektrycznym kabel łączący sygnał wyjściowy nadajnika musi być podłączony oddzielnie przez gniazdo okablowania, aby uniknąć zakłóceń ze strony sceny.
Otwór montażowy
| Zapełnione płaskością | |||||
|
D1 | M18×15 | M22×15 | G3/8 | G3/4 |
| D2 | Φ10.2 | Φ16.1 | Φ10.2 | Φ18.3 | |
| D3 | Φ15.5 | Φ20.1 | Φ14.5 | Φ24.2 | |
| M | Φ19 | Φ23 | Φ17 | Φ28 | |
| A | 11 | 11 | 9 | 11 | |
| B | 13 | 13 | 10 | 14 | |
| C | 40 | 25 | 25 | 40 | |
| 45° nachylenie zamknięte | |||||
|
D1 | M12x1.5 | M14x1.5 | 1/2-20UNF | M18x1.5 |
| D2 | Φ8.1 | Φ8.1 | Φ8.1 | Φ10.2 | |
| D3 | Φ10.8 | Φ12.5 | Φ11 | Φ15.5 | |
| D4 | Φ13 | Φ15 | Φ14 | Φ19 | |
| A | 6 | 6 | 6 | 6 | |
| B | 9 | 9 | 9 | 11 | |
| C | 16 | 16 | 16 | 20 | |
