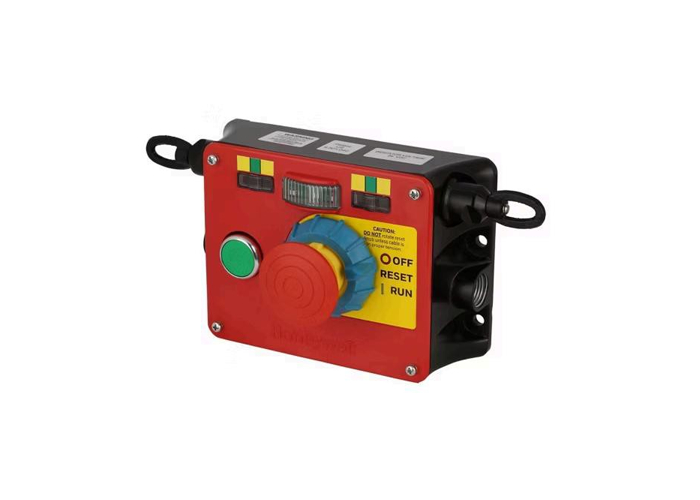

Nazwa handlowa:
Honeywell
Numer modelu:
Seria 2CCP
| Funkcje 2CCP | Korzyści 2CCP |
|---|---|
| Podwójny kierunek | Obejmuje kable o długości do 200 metrów*. Mniejsza liczba przełączników wymaganych na instalację pozwala zaoszczędzić na kosztach jednostkowych i okablowania |
| Konfigurowalna platforma | Wiele opcji dostępnych w ramach jednego rozmiaru opakowania. 576 możliwych kombinacji SKU. Opcje portów kablowych, styków, kierunku uruchamiania, diody LED, wyłącznika awaryjnego i przycisku restartu |
| Styki otwierane bezpośrednio, zatrzaskowo | Styki pozostają zamknięte, gdy kabel uruchamiający jest odpowiednio napięty, a pokrętło resetowania jest ustawione w pozycji pracy. Po aktywacji krzywka otwiera styki NC. Działanie zatrzaskowe powoduje niemal natychmiastowe zatrzaśnięcie mechaniczne |
| Zatrzaski zarówno na poluzowanym, jak i naciągniętym kablu | Zapewnia monitorowanie utraty napięcia spowodowanej pęknięciem drutu lub rozszerzalnością cieplną |
| Szeroka strefa tolerancji naprężenia linki | Chroni przed przypadkowym wyłączeniem i skutkami rozszerzalności cieplnej. ±30°F dla kabli o długości do 500 stóp. Dłuższe odcinki można osiągnąć w mniejszych oknach temperatur |
| Zintegrowany mechanizm resetowania | Styki przełącznika NC pozostają otwarte do czasu zresetowania urządzenia poprzez odpowiednie naprężenie kabla i ręczne obrócenie niebieskiego pokrętła resetowania do stanu „Praca” po uruchomieniu przełącznika |
| Przycisk Uruchom ponownie | Sprzęt nie może zostać automatycznie uruchomiony ponownie po zresetowaniu wyłącznika linkowego. Zintegrowany przycisk restartu może zostać użyty do wysłania sygnału z powrotem do sterownika PLC w celu uruchomienia urządzenia. Zastępuje to instalację lokalnej stacji sterującej lub wykorzystanie istniejącego interfejsu HMI |
| Ulepszona dioda LED | Większe natężenie światła i lepsza widoczność z boku zapewniają łatwą widoczność stanu przełącznika z dużej odległości. Dostępne w wersjach 24 Vdc, 120 Vac lub 240 Vac |
| Przycisk zatrzymania awaryjnego | Zapewnia dostęp do wyłącznika awaryjnego nawet na skrajnych końcach przęsła |
| Wymienna przednia osłona | Jednostki wyposażone w wyłącznik awaryjny są podatne na uszkodzenia. Odporna na uderzenia plastikowa osłona została zaprojektowana z myślą o szybkiej i ekonomicznej wymianie. Dioda LED i przycisk restartu są zamontowane na podstawie urządzenia i nie wymagają wymiany ani zmiany okablowania |
| Ulepszone okno napięcia | Powiększone okno i wyraźne oznaczenia sprawiają, że konfiguracja systemu i konserwacja naprężenia liny jest szybsza i bardziej precyzyjna |
| Zewnętrzne otwory montażowe | Nie trzeba zdejmować przedniej pokrywy, aby uzyskać dostęp do otworów montażowych, co ułatwia montaż i konserwację |
| Duża przestrzeń okablowania z prostym okablowaniem | Łatwiejszy dostęp do bloku styków pozwala na szybsze i prostsze okablowanie |
| Opcjonalny tylny port kablowy | Możliwość poprowadzenia okablowania z tyłu urządzenia w celu łatwiejszej instalacji i wyeliminowania pętli kabla |
| Kategoria przeznaczenia i wykorzystania | |||
|---|---|---|---|
| Znamionowy prąd roboczy IE (A) przy znamionowym napięciu roboczym (V) | 24 V | 120 V | 240 V |
| AC15 (ocena kontaktu) A300 | - | 6 A | 3 A |
| DC13 (ocena kontaktu) Q300 | 2,8 A | 0,55 A | 0,27 A |
| Specyfikacja | Wartość |
|---|---|
| Znamionowy prąd cieplny (Ith) | 10 A |
| Znamionowa wytrzymałość na impuls (Uimp) | 2500 V |
| Znamionowe napięcie izolacji (Ui) | 300 V |
| Użyteczny prąd pozłacany (jeśli dotyczy) | 1 mA do 50 mA, maks. 60 Vdc/maks. 125 Vac |
| Zaszokować | 15 gr |
| Warunkowy prąd zwarciowy | 1000 A |
| Opieczętowanie | IP54; NEMA 1 |
| Kod zanieczyszczeń | 3 |
| Zakres temperatur pracy | -40°C do 85°C [-40°F do 185°F] |
| Urządzenie zabezpieczające przed zwarciem (typ/moc maksymalna) | Bezpiecznik klasy J (10 A/600 V) |
| Wibracja | 10 Hz do 500 Hz, 5 g |
| Żywotność mechaniczna | 375 000 operacji |
Zgodny z:
MCTF (trwałość mechaniczna):>375 000 cykli z jednostronną granicą ufności 100%
MCTF (życie elektryczne):>50 000 cykli z jednostronną granicą ufności 87,5%
Najwyższa zdolność SIL:SIL3 (HFT:1), IEC 61508-2
Interwał testu sprawdzającego:1 rok
Certyfikaty:Zgodność z UL, cUL, CE, SIL3
Wyślij do nas zapytanie
