Nazwa handlowa:
Honeywell
Numer modelu:
Model P-30-P

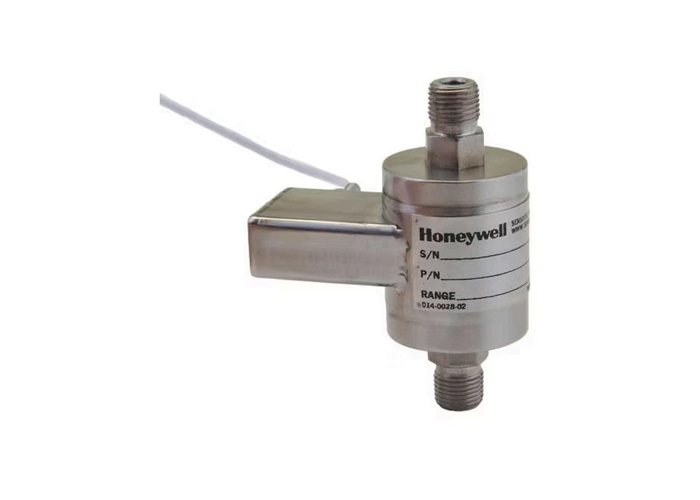

Przetwornik różnicy ciśnień model P-30-P na mokro/mokro to subminiaturowe urządzenie wyjątkowo nadające się do zastosowań w przemyśle lotniczym, chemicznym i nuklearnym. Ten precyzyjny przyrząd charakteryzuje się niewielkimi rozmiarami, dwukierunkowym zabezpieczeniem przed przeciążeniem, szeroką kompensacją temperatury, wysokimi częstotliwościami naturalnymi i jest wykonany ze zwilżanej stali nierdzewnej 17-4 PH.
| Charakterystyczny | Mierzyć |
|---|---|
| Zakresy ciśnienia (psid) | 5, 10, 15, 25, 50, 75, 100, 150, 200, 300, 500, 750, 1000, 2000 |
| Dokładność | ±0,3% pełnej skali |
| Liniowość | ±0,2% pełnej skali (typowo) |
| Histereza | ±0,1% pełnej skali (typowo) |
| Niepowtarzalność | ±0,1% pełnej skali (typowo) |
| Wyjście (standardowe) | 5 psid do 25 psid: 100 mV (nominalne) 50 psid do 2000 psid: 2 mV/V (nominalne) |
| Ciśnienie liniowe | 5 psid do 25 psid: 250 psid 50 psid do 2000 psid: 500 psi lub 2X pełnej skali (w zależności od tego, która wartość jest wyższa) do 2000 psi |
| Rezolucja | Nieskończony |
| Charakterystyczny | Mierzyć |
|---|---|
| Temperatura, działanie | -54°C do 121°C [-65°F do 250°F] |
| Temperatura, kompensowana | 16°C do 71°C [60°F do 160°F] |
| Wpływ temperatury, zero | 5 psid do 25 psid: ±2,0% pełnej skali/100°F 50 psid do 2000 psid: ±1,0% odczytu/100°F |
| Wpływ temperatury, rozpiętość | 5 psid do 25 psid: ±2,0% pełnej skali/100°F 50 psid do 2000 psid: ±1,0% odczytu/100°F |
| Charakterystyczny | Mierzyć |
|---|---|
| Typ tensometru | 5 psid do 25 psid: Półprzewodnik związany 50 psid do 2000 psid: Folia klejona |
| Wzbudzenie (kalibracja) | 10 V prądu stałego |
| Opór mostu | 5 psid do 25 psid: 500 omów 50 psid do 2000 psid: 350 omów |
| Dane kalibracji bocznika | Dołączony |
| elekt. zakończenie (std) | Kabel teflonowy 1,5 m [5 stóp] |
| Charakterystyczny | Mierzyć |
|---|---|
| Głoska bezdźwięczna | Gaz, ciecz |
| Zabezpieczenie przed przeciążeniem | Maks. ciśnienie w linii po obu stronach |
| Port ciśnieniowy | 1/8-27 NPT męski: 7/16 sześciokątny |
| Materiał części zwilżanych | Stal nierdzewna 17-4PH |
| Materiał obudowy | Stal nierdzewna |
| Kod zakresu | Zakres | Kod zakresu | Zakres |
|---|---|---|---|
| NA | 5 psid | C.J | 150 psid |
| AV | 10 psid | kl | 200 psid |
| BJ | 15 psid | KP | 300 psid |
| BL | 25 psid | CR | 500 psid |
| BN | 50 psid | CT | 750 psid |
| BP | 75 psid | CV | 1000 psid |
| BR | 100 psid | DL | 2000 psid |
| Kolor drutu | Połączenie |
|---|---|
| Czerwony | (+) podniecenie |
| Czarny | (-) pobudzenie |
| Zielony | (-) wyjście |
| Biały | (+) wyjście |
