Nazwa handlowa:
Honeywell
Numer modelu:
Seria GKM

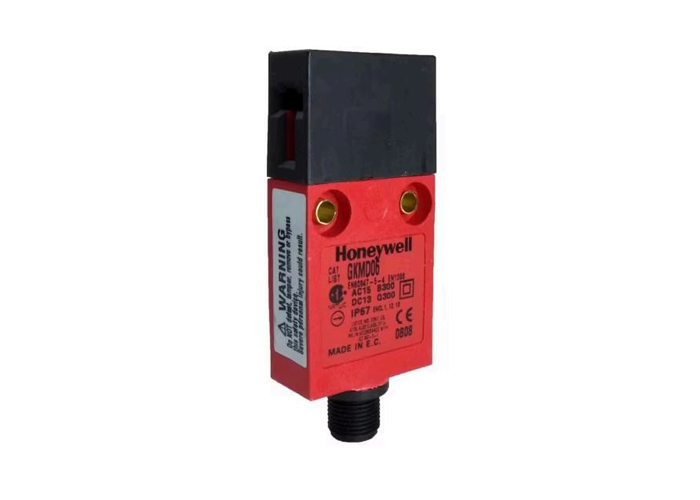

W sprawieMICRO SWITCH serii GKMjest miniaturową linią produktów Honeywell oferującą jeden z najmniejszych dostępnych przełączników typu key-op.Wersje z ołowiem pozwalają na szybkie dopasowanie, łatwe sterowanie kablami i testowanie funkcji, potencjalnie znacząco obniżające koszty w zastosowaniach OEM.
Zgodnie z kodem bezpieczeństwa EN 60954-1, komponenty stosowane samodzielnie spełniają wymogi kategorii 1.możliwe jest stworzenie kompleksowych systemów ochrony z kategorią 2, 3 lub 4 zgodności.
| Charakterystyka | Parametry |
|---|---|
| Opis | Przełącznik zabezpieczający z podwójnym kluczem |
| Certyfikacje agencji | CE, DOC 141 (EN60947-1 i EN 60947-5-1) cULus, UL508 (dosz. E37138) SIRA, Certyfikat bezpieczeństwa funkcjonalnego (IEC 61508-2:2010) |
| Materiał obudowy | Czerwone, wypełnione szkłem ciało poliestrowe, czarne, wypełnione szkłem obudowa napędowa poliamidu |
| Materiał klucza siłownika | Pozostałe |
| Połączenie elektryczne | Kabel wyjściowy boczny lub dolny (UL o temperaturze 105 °C z płaszczem z PVC i rdzeniami czterech przewodników 0,5 mm2, 20 AWG).Pojazdy boczne i dolne (połączenia bliźniacze) zintegrowane M12 Micro 4-pin DC stylu łączników do łańcuchów i monitorowania wielu drzwi |
| Opcje łącznika/kontaktowego | 1NC/1NO powolne działanie BBM, 2NC zwolnienie |
| Projektowanie kontaktów | Podwójne przerwy, elektrycznie oddzielone (Zb) |
| Materiał kontaktowy | Stopy srebra (standardowe), pokryte złotem (przy zastosowaniach niskoenergetycznych) |
| Kategoria wykorzystania | AC-15, B300; DC-13, Q300 |
| Nominalne napięcie robocze (Ue) | 240 VAC, 250 Vdc |
| Narysowany prąd roboczy (Ie) | 10,5 A, 0,27 A |
| Prąd cieplny (Ith) | 5 A, GKME serii 2 A |
| Wskazana izolacja (Ui) | 500 V |
| Narysowane napięcie impulsowe, napięcie odporne (Uimp) | 2500 V |
| Urządzenie zabezpieczające przed zwarciem (SCPD) | bezpiecznik klasy RK5, o nominalnej mocy 4,5 A |
| Stopień zanieczyszczenia | 3 |
| Środowiskowe uszczelnienie | IP 66/67, seria GKME (połączenia bliźniacze) IP66 zgodnie z EN60529; NEMA 1, 12, 13 |
| Temperatura pracy | -25 °C do 85 °C (-13 °F do 185 °F) |
| Szok. | 50 G na IEC 60068-2-27 |
| Wibracje | 10 G na IEC 60068-2-6 |
| MCTF (żywotność mechaniczna) | >1,000,000 cykli z jednoosobową granicą ufności 95% |
| MCTF (żywotność elektryczna) | 32,000 cykli |
| Zdolność SIL | SIL3 z możliwością HFT=1, SIL2 z możliwością HFT=0 w odniesieniu do normy IEC 61508-2:2010 Bezpieczeństwo funkcjonalne |
| Interwał badań dowodowych | 1 rok |
| Standardowe kontakty srebrne | Kontakty ze złotymi płytami |
|---|---|
| Klimatyzator | D.C. |
| Ith = 5 A 1 V, 10 mA min. 50 V, 100 mA max. | 30 Vdc, maksymalnie 2 A. |
| Standardowe kontakty srebrne | Kontakty ze złotymi płytami |
|---|---|
| 1 Vdc, 10 mA min. 30 Vdc, 100 mA max. Ith = 2 A | B300 |
| AC15 | Q300 |
| DC13 | UE |
| I. | Woltów |
| Ampery | 120 |
| 3 | 125 |
| 0.55 | 240 |
| 1.5 | 250 |
| 0.27 |
