Nazwa handlowa:
Honeywell
Orzecznictwo:
ce
Numer modelu:
434, 435, 437

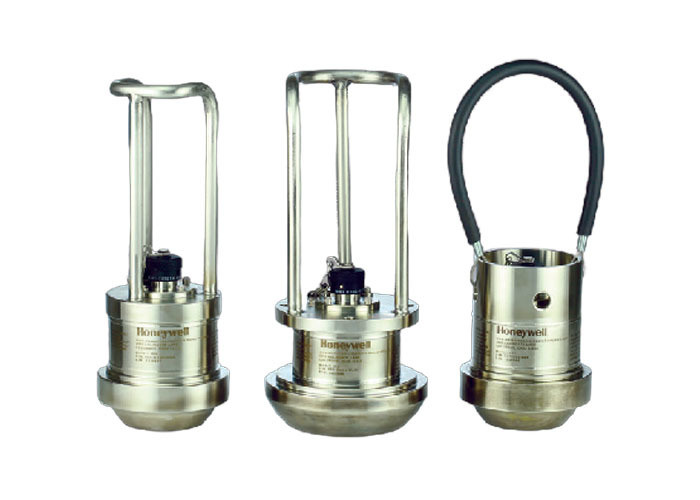

Modele 434/435/437 Czujniki ciśnienia ze złączką skrzydełkową/złączką młotkową zaprojektowano z myślą o wymagających zastosowaniach w przemyśle naftowym i gazowym, w tym w systemach stymulacji i cyrkulacji. Wyposażone w całkowicie spawaną konstrukcję ze stali nierdzewnej ze zintegrowaną membraną czujnika i złączem skrzydełkowym, przetworniki te zapewniają doskonałą hermetyczną integralność i minimalizują wycieki mediów w porównaniu z konstrukcjami wieloczęściowymi.
Zakwaszanie, kolektor dławiący, szczelinowanie i cementowanie, pomiary podczas wiercenia (MWD), pompy płuczkowe/wyciąganie błota, zagospodarowanie i wydobycie nowych odwiertów, wiercenia ropy i gazu, ciężarówki serwisowe i cementowe, rury pionowe, stymulacja, pomiar wysokości odwiertów.
| Charakterystyczny | Parametr |
|---|---|
| Zakresy ciśnień (modele 435/437) | 0-20 000 psi; 0–1350 barów (ciśnienie robocze ograniczone do 15 000 psi/1000 barów) |
| Zakresy ciśnienia (model 434) | 0-20 000 psi; 0-1350 barów |
| Dokładność | Wysoka dokładność: ±0,1% FSS (model 435); Dokładność standardowa: ±0,2% FSS |
| Kalibrowanie | Standardowa kalibracja 5-punktowa; Dostępne opcje 10/20 punktów |
| Wyjście | 4-20 mA, dwuprzewodowy |
| Rezolucja | Nieskończony |
| Charakterystyczny | Parametr |
|---|---|
| Temperatura, działanie | -40°C do 125°C [-40°F do 257°F] |
| Temperatura, kompensacja | -40°C do 85°C [-40°F do 185°F] |
| Wpływ temperatury, zero | <±0,018% FSS/°C [0,01% FSS/°F] |
| Wpływ temperatury, rozpiętość | <±0,018% odczytu/°C [0,01% odczytu/°F] |
| Wpływ temperatury, uszczelnienie | IP68 / NEMA 6P |
| Charakterystyczny | Parametr |
|---|---|
| Głoska bezdźwięczna | Usługi korozyjne i ścierne, Inconel® X-750 lub Inconel® 718 zgodny z NACE |
| Przeciążenie, bezpieczny | 150% znamionowego ciśnienia w pełnej skali lub wartość graniczna złączki Weco® 1502 |
| Przeciążenie, pęknięcie | Maksymalne ciśnienie znamionowe 250% lub wartość graniczna złączki Weco® 1502 |
| Port ciśnieniowy | Złączka skrzydełkowa Weco® 1502, 2002 i 2202, rura 51 mm [2 cale], dolna końcówka męska |
| Waga (w przybliżeniu) | 2,2 kg [4,85 funta] |
| Numer części | Opis |
| 060-F827-02 | BP425DS, 6, 1AC, 2N, 6Z, 7AD, 10E:MODEL 425, |
| 060-P187-04 | BP435DS, 6, 1AC, 2AK, 6Z, 7AD, 10J:MODEL 435, |
