Nazwa handlowa:
Honeywell
Orzecznictwo:
ce
Numer modelu:
Model 427

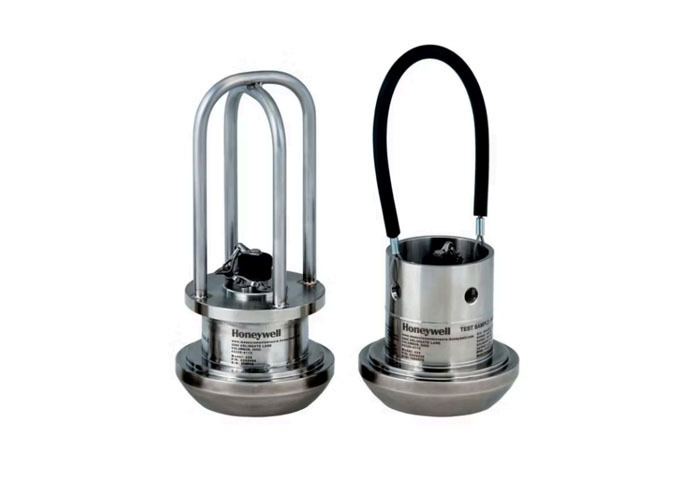

Przetwornik ciśnienia Honeywell Model 427 ze złączem skrzydełkowym to solidne i trwałe rozwiązanie przeznaczone zarówno do instalacji na lądzie, jak i na morzu. Przetwornik ten wyposażony jest w złącze skrzydełkowe 1502 i nowo zaprojektowany port ciśnieniowy o większej średnicy i mniejszej głębokości, co umożliwia przepływ lepkiego błota bez gromadzenia się pozostałości.
Przetwornik zapewnia maksymalną dokładność ±0,2% BFSL (Best Fit Straight Line), zapewniając ciągły, bardzo precyzyjny pomiar ciśnienia w krytycznych zastosowaniach w przemyśle naftowym, w tym w operacjach wiertniczych. Niezależna membrana wykrywająca ciśnienie minimalizuje dryft zerowy podczas dokręcania i eliminuje długoterminowe odchylenia sygnału w polach elektrycznych.
W pełni spawana konstrukcja z opatentowanym procesem spawania wiązką elektronów zapewnia doskonałą integralność uszczelnienia w każdych warunkach. Zintegrowana konstrukcja złącza skrzydełkowego i specjalny proces montażu zapewniają wyjątkową odporność na wibracje i wstrząsy, zapewniając niezawodną pracę w trudnych warunkach.
Lista zamówień
| Kod zamówienia | Opis |
| BP427DR,6,1AC,2N,6Z,7AD,10E | typ 427, 5000 psi, dokładność 0,2%, -35°C do 80°C [-30°F do 180°F] kompensacja temperatury, 4 mA do 20 mA dwuprzewodowe iskrobezpieczne, kompatybilne z MS,Złącze 4-pinowe, membrana ciśnieniowa |
| BP427NG,6,1AC,2N,6Z,7AD,10E | typ 427, 350 bar, dokładność 0,2%, -35°C do 80°C [-30°F do 180°F] kompensacja temperatury, 4 mA do 20 mA dwuprzewodowe iskrobezpieczne, kompatybilne z MS,Złącze 4-pinowe, membrana ciśnieniowa |
| BP427DV,6,1AC,2N,6Z,7AD,10E | typ 427, 10 000 psi, dokładność 0,2%, -35°C do 80°C [-30°F do 180°F] kompensacja temperatury, 4 mA do 20 mA dwuprzewodowe iskrobezpieczne, kompatybilne z MS,Złącze 4-pinowe, membrana ciśnieniowa |
| BP427MN,6,1AC,2N,6Z,7AD,10E | typ 427, 1000 bar, dokładność 0,2%, -35°C do 80°C [-30°F do 180°F] kompensacja temperatury, 4 mA do 20 mA dwuprzewodowe iskrobezpieczne, kompatybilne z MS,Złącze 4-pinowe, membrana ciśnieniowa |
| BP427EJ,6,1AC,2N,6Z,7AD,10E | typ 427, 15 000 psi, dokładność 0,2%, -35°C do 80°C [-30°F do 180°F] kompensacja temperatury, 4 mA do 20 mA dwuprzewodowe iskrobezpieczne, kompatybilne z MS,Złącze 4-pinowe, membrana ciśnieniowa |
| Specyfikacje ciśnienia | ||
|---|---|---|
| Zakres ciśnienia | 0 psi do 5000 psi; 0 psi do 6000 psi; 0 psi do 10000 psi; 0 psi do 15000 psi; 0 psi do 20000 psi; 0 barów do 350 barów; 0 barów do 400 barów; 0 barów do 700 barów; 0 barów do 1000 barów; 0 barów do 1350 barów | |
| Dokładność | ±0,2% linii prostej najlepszego dopasowania (BFSL) | |
| Kalibrowanie | Kalibracja 5-punktowa: 0%, 50% i 100% pełnej skali (FS) | |
| Wyjście | 4mA do 20mA, 2-przewodowy zakres pomiarowy | |
| Specyfikacje środowiskowe | ||
| Temperatura pracy | -43℃ do 93℃ (-45℉ do 200℉) | |
| Temperatura kompensacji | -34℃ do 82℃ (-30℉ do 180℉) | |
| Wpływ temperatury - zero | 0,018% pełnej skali (FS)/℃ (0,01% pełnej skali (FS)/℉) | |
| Wpływ temperatury – rozpiętość | 0,018% odczytu/℃ (0,01% odczytu/℉) | |
| Opieczętowanie | Hermetyczny IP68/NEMA 6P | |
| Specyfikacje elektryczne | ||
| Napięcie zasilania | 9 V prądu stałego do 28 V prądu stałego | |
| Rezystancja izolacji | > 100 mΩ przy 50 Vdc | |
| Maksymalna rezystancja pętli | Liniowość od 950 Ω (przy 28 V) do 0 Ω (przy 9 V) | |
| Ochrona obwodu | Zabezpieczenie przed odwrotną polaryzacją przewodów zasilających | |
| Ochrona RFI/EMI | Odporność na zakłócenia od 5000 Hz do 1 GHz | |
| Odpowiedź częstotliwościowa | Filtry określone przez klienta i instalowane fabrycznie w celu minimalizacji; pasmo przenoszenia od 10 Hz do 2500 Hz maks | |
| Regulacja zera i zakresu | Możliwość regulacji w terenie poprzez wyjęcie złącza | |
| Dane kalibracji bocznika | Dołączony | |
| Zaciski elektryczne (standardowe) | Kompatybilny z serią MS, 4-pinowy, ze złączem; wykonane ze stali nierdzewnej dedykowanej dla przemysłu naftowego i gazowniczego, zapewniające pełną szczelność | |
| Specyfikacje mechaniczne | ||
| Głoska bezdźwięczna | Usługi korozyjne i ścierne, Inconel X-750 | |
| Przeciążenie, bezpieczeństwo | 150% znamionowego ciśnienia w pełnej skali lub limit 1502 złączek | |
| Przeciążenie, wybuch | 300% ciśnienia znamionowego lub limit 1502 złączek | |
| Port ciśnieniowy | Złącze skrzydełkowe 1502, rura 51 mm [2 cale], końcówka męska z gwintem zewnętrznym | |
| Średnica otworu | 22,86 mm [0,9 cala] średnica wewnętrzna * 10,16 mm [0,4 cala] głębokość; Średnica wlotu 25,4 mm [1,0 cala]. | |
| Zwilżony materiał | Inconel X-750 | |
| Waga | 2722 g [6 funtów] | |
| Materiał obudowy | 316L (stal nierdzewna z etykietami z wytłoczonymi i formowanymi znakami) | |
