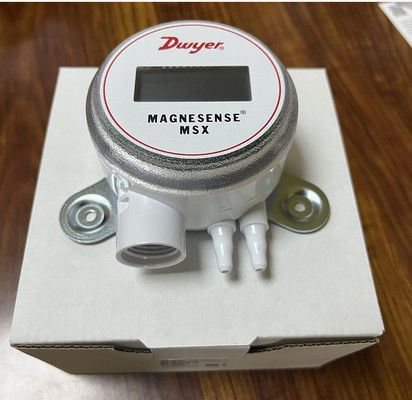

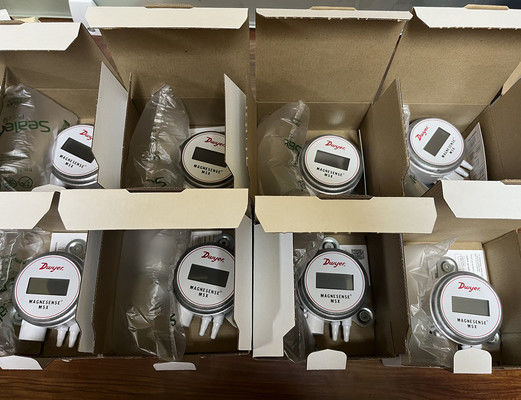

Przetwornik ciśnienia Dwyer MSX Pro (Model: MSX-20W-PA)

Przetwornik ciśnienia Dwyer MSX Pro (Model: MSX-20W-PA)

Wprowadzenie do produktu

Przetwornik ciśnienia Dwyer MSX Pro (MSX-20W-PA) to wszechstronny czujnik ciśnienia różnicowego Magnesense  przeznaczony do zastosowań w systemach kontroli budynków, monitorowania ciśnienia różnicowego, prędkości powietrza i przepływu objętościowego. Zbudowany w oparciu o stabilność serii MS2 Magnesense  II, upraszcza konfigurację dzięki 32 wybieranym zakresom ciśnienia (Pa, mm sł. w., in sł. w.) w trybach jednokierunkowym/dwukierunkowym. Przetwornik oferuje liniowe wyjścia ciśnienia lub prędkości z ekstrakcją pierwiastka kwadratowego do obliczeń przepływu, podwójne sygnały napięciowe/miliamperowe do kontroli i weryfikacji oraz obrotowy 4-cyfrowy wyświetlacz LCD dla łatwej czytelności. Odpowiedni do powietrza i gazów niepalnych, spełnia wymagania UL94 V-0 i oceny plenum dla bezpieczeństwa.

Cechy produktu

Możliwość precyzyjnego pomiaru:

Monitoruje ciśnienie różnicowe, prędkość powietrza i przepływ objętościowy w systemach budynkowych.

Dokładność ±1% FSO dla niezawodnych odczytów w 32 zakresach ciśnienia (Pa, mm sł. w., in sł. w.).

Konfigurowalne tryby wyjścia:

Liniowe wyjście ciśnienia lub wyjście prędkości z ekstrakcją pierwiastka kwadratowego do obliczania przepływu.

Podwójne sygnały: 4–20 mA (2-przewodowy) i wybierane 0–10 V/0–5 V (3-przewodowy) do kontroli i weryfikacji sygnału.

Elastyczny montaż i obsługa:

Wejście zasilania 10–36 VDC (2-przewodowy) lub 17–36 VDC/21.6–33 VAC (3-przewodowy).

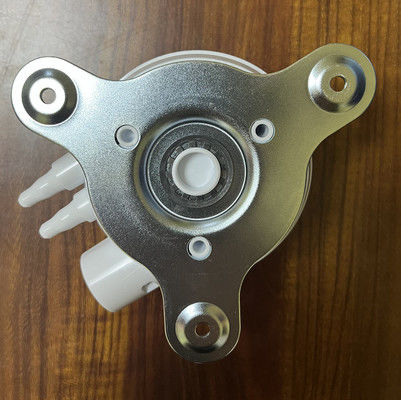

Wejście elektryczne z gwintem 1/2" NPS i montaż niezależny od orientacji.

Przyjazny dla użytkownika interfejs:

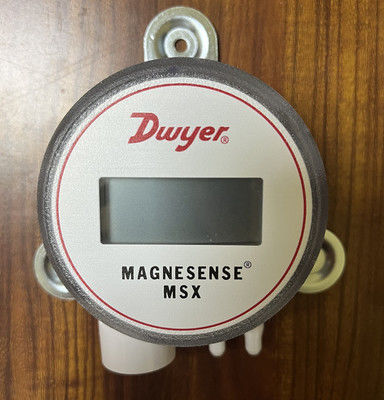

4-cyfrowy wyświetlacz LCD z obrotem 180° dla optymalnej widoczności w każdej instalacji.

Opcjonalna listwa zaciskowa bez użycia narzędzi dla szybkiego okablowania.

Bezpieczeństwo i oceny środowiskowe:

Ocena ogniowa UL94 V-0 i materiały z oceną plenum dla środowisk niebezpiecznych.

Limity ciśnienia: Do 3,6 psi (praca) i 6 psi (wybuch) dla wybranych zakresów.

Wszechstronność zastosowań:

Idealny do monitorowania filtrów, kontroli ciśnienia w pomieszczeniach czystych, ciśnienia statycznego w kanałach i przepływu powietrza w systemach VAV.

Specyfikacje elektryczne:

Rezystancja pętli prądowej wyjściowej: 0–1250 Ω maks.; wyjście napięciowe: min. rezystancja obciążenia 1 kΩ.
