Elektryczny pozycjoner zaworu Koso EPB801 dla precyzyjnego pozycjonowania

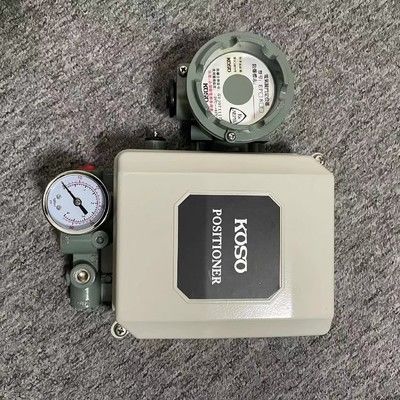

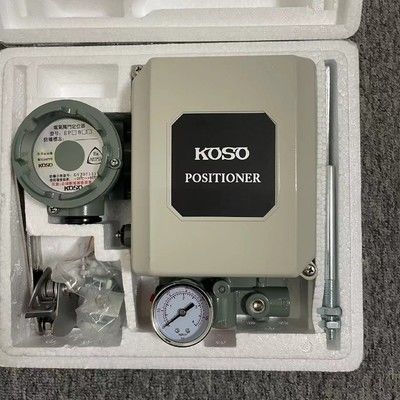

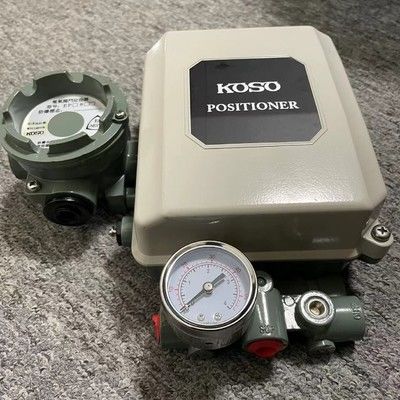

Koso EPB801 Elektryczny pozycjonator zaworów

Wprowadzenie produktu

Elektryczny pozycjonator zaworów Koso EPB801 jest kluczowym akcesorium dla zaworów sterowania pneumatycznym, zaprojektowanym do precyzyjnego regulowania pozycji zaworów w procesach przemysłowych.Przyjmuje sygnał wejściowy 4 ‰ 20 mA DC z sterownika i przekształca go w wyjście pneumatyczne do napędzania zaworu, podczas gdy mechaniczne informacje zwrotne z pnia zaworu zapewniają dokładne śledzenie pozycji.co sprawia, że jest on niezbędny w systemach sterowania zamkniętą pętląDzięki wytrzymałej obudowie z stopów aluminium i wielokrotnej odporności na wybuchy nadaje się do różnych środowisk przemysłowych od -20 do 80°C.

Cechy produktu

Precyzyjna kontrola i informacje zwrotne:

Sygnał wejściowy: standardowy 4?? 20 mA prądu stałego (zakres rozdzielony: 4?? 12 mA/12?? 20 mA/10?? 50 mA dla modeli EP-15/17/25/27).

Odpowiedź mechaniczna: Przesunięcie pnia jest przekształcane w sygnały elektryczne w celu monitorowania systemu w czasie rzeczywistym.

Kompatybilność z wielofunkcyjnymi siłownikami:

Prostość uderzenia: 12 ̊100 mm; kąt uderzenia: 0 ̊90 stopni.

Dostosowany do małych/dużych siłowników poprzez strategie kontroli obciążenia i regulację mechanizmu podkładki.

Wydajność pneumatyczna:

Ciśnienie źródła gazu: 0,14 ∼0,16 MPa lub 0,17 ∼0,50 MPa.

Zużycie gazu: 5 NL/min przy 0,4 MPa; konstrukcja wzmacniacza o niskiej mocy zmniejsza zużycie energii.

Dokładność i niezawodność:

Odpowiedzialność: < 1%; Strefa martwa: < 0,4% dla precyzyjnego ustawienia zaworu.

Charakterystyka wyjściowa: Liniowa (konfigurowana do szybkiego otwierania, procentowa, itp., za pomocą mechanizmu klatkowego).

Środowiskowe i bezpieczeństwa:

Zakres temperatur: płomienioodporność: -20°C ∼60°C; standardowość: -40°C ∼80°C.

Typy odporne na wybuch: dostępne są modele płomienioodporne i zwykłe.

Ochrona IP: nadaje się do trudnych warunków o wilgotności względnej ≤ 90%.

Projektowanie i montaż:

Obudowa: stop aluminium (waga: 3,5 kg).

Połączenie powietrzne: nić ZG1/4 dla łatwej integracji pneumatycznej.

Konwersja wzmacniacza: Łatwo przełącza się pomiędzy działaniem dodatnim/niewykorzystanym dla jedno działających siłowników.

parametry techniczne i osiągi:

Sygnał wejściowy: standardowy: 4-20 MADC.

Split: 4-12 MADC 12-20 MADC 10-50 MADC (ep-15.17- EP-25.27/...

Impedancja wejściowa: 250 euro (4-20 MADC) 100 euro (10-50 MADC).

Wykonanie w trybie nominalnym: w trybie prostym: 12... 100 mm, kąt: 0-90 stopni...

Ciśnienie źródła gazu: 0,14-0,16 mpa 0,17-0,50 mpa.

Zużycie gazu: 5NL/min (gdy ciśnienie gazu wynosi 0,4 MPa)...

Reakcja przeciwna: mniej niż 1%, martwa strefa: mniej niż 0,4%.

Charakterystyka wyjściowa: liniowa (może zostać zmieniona na szybkie otwarcie, np. charakterystyka procentowa)...

Temperatura otoczenia: płomienioodporny typ -20-+ 60°C, normalny typ -40-+ 80°C

Względna wilgotność: nie więcej niż 90%...

Typ odporny na wybuch: typ odporny na płomień, zwykły typ.

Materiał obudowy: stop aluminium.

Wymagania w odniesieniu do urządzenia do pozycjonowania zaworów serii EPB800:

Zastosować do małych mocy i dużych mocy aktuatora: przyjąć ładunek kontroli polityki rakietowej, wybierz odpowiednią politykę rakietową może uzyskać odpowiednie dla pozycjonera aktuatora.

zużycie gazu jest niewielkie: zużycie energii wzmacniacza jest niewielkie, pojemność duża.

Można wybrać charakterystykę wyjścia: ponieważ w mechanizmie sprzężenia zwrotnego znajduje się mechanizm kształtowy, można wybrać inne charakterystyki wyjścia niż standardowe.

4różne tryby sprzężenia zwrotnego odpowiadającyemu modelowi: dopóty, dopóty, dopóty, dopóty, dopóty, dopóty, dopóty, dopóty dopóty, dopóty, dopóty, dopóty, dopóty, dopóty, dopóty, dopóty, dopóty, dopóty, dopóty, dopóty, dopóty, dopóty, dopóty, dopóty, dopóty, dopóty, dopóty, dopóty, dopóty, dopóty, dopóty, dopóty, dopóty, dopóty, dopóty, dopóty, dopóty, dopóty, dopóty.

* Aktuator bezpośredniego ruchu: standardowy-------------EPB8O1 * Aktuator kątowy ruchu: standardowy----. EPB8 02, łatwo przekształcany w wzmacniacz reakcji: gdy aktuator jednorazowy wymaga kontroli reakcji,wzmacniacz o pozytywnym działaniu można łatwo przekształcić w wzmacniacz o negatywnym działaniu.
