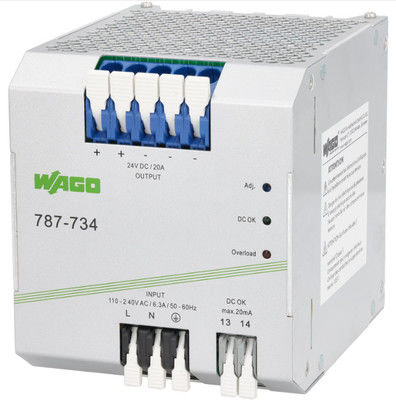

Zasilacz impulsowy WAGO 787-734

Zasilacz impulsowy WAGO 787-734

Wprowadzenie do produktu

WAGO 787-734 to wysokowydajny zasilacz impulsowy przeznaczony do zastosowań przemysłowych, oferujący stabilne wyjście 24 VDC przy 20 A (480 W) z precyzyjną regulacją napięcia. Zaprojektowany z myślą o niezawodności w szafach sterowniczych, charakteryzuje się chłodzeniem konwekcyjnym do montażu poziomego, beznarzędziowym podłączaniem za pomocą dźwigniowych zacisków PCB oraz izolacją elektryczną zgodną z SELV (UL 60950-1) i PELV (EN 60204). Zasilacz obsługuje szeroki zakres wejściowy (85–264 VAC/130–373 VDC), zapewnia niskie tętnienia (<100 mV) i zawiera styk DC OK do monitorowania systemu.

Cechy produktu

Specyfikacje zasilania:

Wyjście: 24 VDC (regulowane 22–28 V), 20 A, 480 W.

Wejście: 85–264 VAC lub 130–373 VDC, 1-fazowe, 47–63 Hz (kompatybilne z 0 Hz).

Sprawność: Współczynnik mocy ≥0,94 (230 VAC) / ≥0,98 (115 VAC) z aktywnym PFC.

Wydajność i ochrona:

Dokładność: Odchylenie regulacji ≤1%, tętnienia resztkowe ≤100 mV (peak-to-peak).

Obsługa przeciążeń: Tryb stałej mocy (1,15–1,4x prąd znamionowy), wyłączenie w przypadku zwarcia z automatycznym ponownym uruchomieniem.

Podtrzymanie napięcia sieci: ≥20 ms przy 230 VAC dla stabilności przejściowej.

Projekt i instalacja:

Chłodzenie: Konwekcja naturalna przy montażu poziomym.

Zaciski: Beznarzędziowe, dźwigniowe zaciski PCB do szybkiego okablowania.

Montaż: Obudowa hermetyczna do użytku w szafach sterowniczych.

Bezpieczeństwo elektryczne i zgodność:

Izolacja: SELV (UL 60950-1), PELV (EN 60204).

Prąd rozruchowy: ≤30 A; prąd upływu ≤2 mA.

Monitorowanie i łączność:

Styk DC OK: Sygnał przełączający bez zakłóceń za pośrednictwem transoptora do sygnalizacji stanu systemu.

Środowisko i fizyczne:

Wymiary: 6,00 mm² (patrz karta katalogowa dla dokładnego rozmiaru).

Eksploatacja: Odpowiedni do środowisk przemysłowych ze stabilną kontrolą temperatury.
