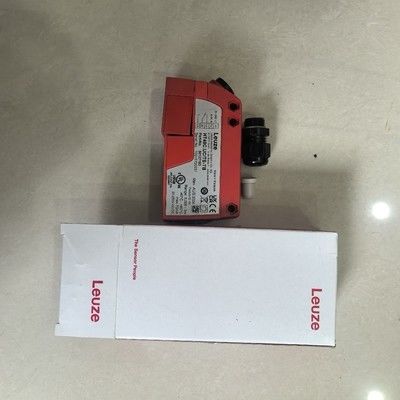

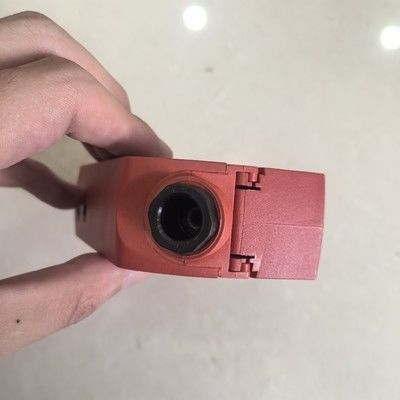

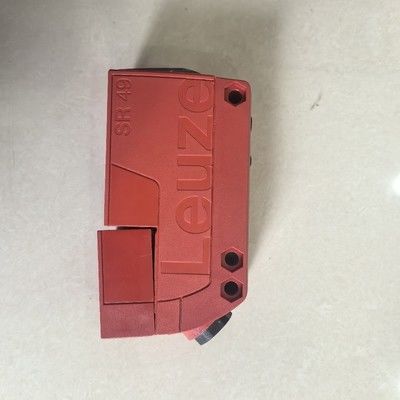

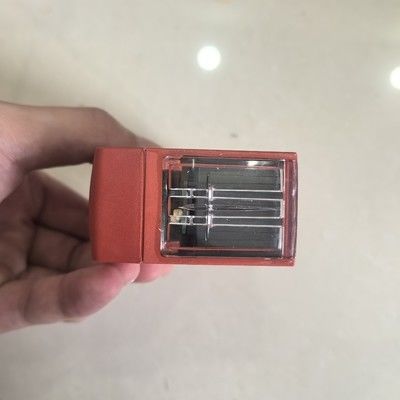

Czujnik odbiciowy dyfuzyjny serii 49C z tłumieniem tła

Czujnik odbiciowy dyfuzyjny serii 49C z tłumieniem tła

Wprowadzenie do produktu

Seria 49C to wysokowydajny czujnik odbiciowy dyfuzyjny wykorzystujący technologię tłumienia tła, aby zapewnić precyzyjne wykrywanie obiektów na różnych powierzchniach. Zaprojektowany z myślą o niezawodności, minimalizuje błędy wykrywania czarno-białego do <10% w zakresie 1200 mm, co czyni go idealnym do zadań automatyki przemysłowej. Z szerokim zakresem działania (0,005–3 m dla białych powierzchni, 0,02–2 m dla szarych i 0,05–1,5 m dla czarnych), czujnik dostosowuje się do różnorodnych materiałów. Zasilany przez czerwone źródło światła LED (długość fali 630 nm), posiada podwójne wyjścia przekaźnikowe, ochronę przed przepięciami i wytrzymałą obudowę o stopniu ochrony IP67, zapewniając stałą wydajność w trudnych warunkach od -40°C do 60°C.

Kluczowe cechy

Zaawansowana technologia wykrywania:

Zasada odbicia dyfuzyjnego z tłumieniem tła redukuje fałszywe wyzwolenia.

Błąd czarno-biały <10% do 1200 mm dla niezawodnego wykrywania na różnych powierzchniach.

Regulowany zakres od 120 mm do 3000 mm za pomocą potencjometru wieloobrotowego.

Szeroki zakres działania:

Biały 90% odbicia: 0,005–3 m

Szary 18% odbicia: 0,02–2 m

Czarny 6% odbicia: 0,05–1,5 m

Specyfikacje elektryczne:

Uniwersalne napięcie zasilania: 20–250 V AC/DC

Niskie zużycie energii: 1,5 V·A (tryb AC)

Podwójne cyfrowe wyjścia przekaźnikowe (NC/NO), przełączane między trybami jasny/ciemny

Częstotliwość przełączania: 25 Hz, czas reakcji: 20 ms

Wytrzymała konstrukcja:

Ochrona IP67 przed kurzem i zanurzeniem w wodzie

Temperatura pracy: -40°C do 60°C, przechowywanie: -40°C do 70°C

Plastikowa obudowa (PC) z czerwonym wykończeniem, osłona obiektywu: trwały plastik

Montaż przelotowy z opcjonalnymi akcesoriami

Kontrola funkcjonalna:

Potencjometr wieloobrotowy do regulacji zakresu

Przycisk uczenia do szybkiej konfiguracji

Aktywacja modułu czasowego dla funkcji opóźnienia zaniku

Zgodność i certyfikaty:

c UL US zatwierdzone, spełnia normy IEC 60947-5-2

Klasyfikacje ECLASS i ETIM: 27270904 / EC002719

Grupa LED zwolniona zgodnie z EN 62471, klasa ochrony II

Łączność:

5-pinowa listwa zaciskowa sprężynowa ułatwiająca okablowanie

Funkcja WYJŚCIE sygnału do integracji systemu

Wymiary i waga:

31 mm (szer.) x 104 mm (wys.) x 55,5 mm (dł.)

Waga netto: 150 g
