Przetwornik różnicy ciśnień Dwyer serii DM-2000 do powietrza i gazów

Przekaźnik ciśnienia różniczkowego serii Dwyer DM-2000 dla powietrza i gazów

Wprowadzenie produktu

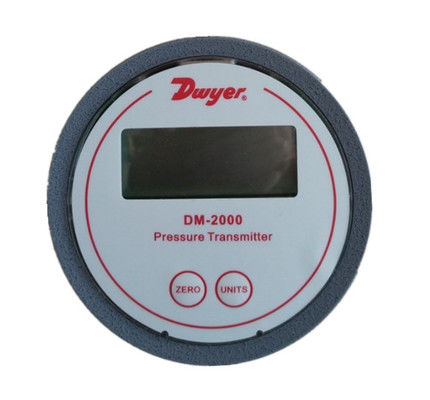

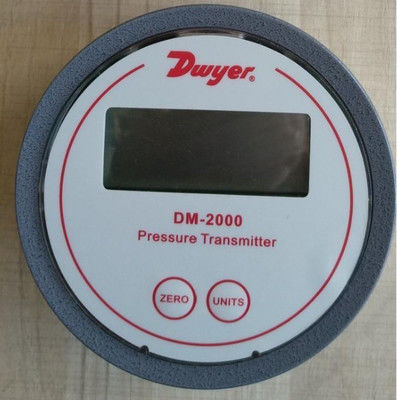

Przekaźnik ciśnienia różniczkowego serii Dwyer DM-2000 jest zaprojektowany do pomiaru ciśnienia powietrza i kompatybilnego ciśnienia gazu,dostarczający standardowy sygnał wyjściowy 4-20 mA do płynnego zintegrowania z systemami sterowania przemysłowegoJego obudowa została zaprojektowana tak, by pasowała do tego samego wycinka jak standardowy gabaryt magneheliczny, umożliwiając łatwe dopasowanie.ten nadajnik posiada konstrukcję ze szkła wypełnioną plastikiem z zintegrowanymi połączeniami ciśnieniowymi do szybkiej instalacjiCyfrowe klawisze zero i regulacje przedziału ułatwiają kalibrację pola, a opcjonalny 3,5-cyfrowy LCD wyświetla wartości procesu w wybieralnych jednostkach inżynieryjnych, co czyni go idealnym dla HVAC,czysty pokój, oraz zastosowań monitorujących przemysł.

Kluczowe cechy

Magnehelic - Kompatybilne zamontowanie

Bezpośrednia wymiana standardowych gabarytów Magnehelic, przy użyciu identycznych wymiarów wycięć dla łatwej modernizacji.

Niezawodne czujniki ciśnienia

Mierzy powietrze i gazy niepalne z dokładnością ± 1% F.S. w temperaturze 70°F.

Stabilna wydajność przy odstępstwie F.S. ± 1% rocznie.

Przystosowana do użytkownika kalibracja

Cyfrowe regulacje przyciskowe zero/span zastępują tradycyjne potencjometry do precyzyjnego regulacji.

Jednostki inżynieryjne do wyboru pola (4-6 opcji) za pomocą jednego przycisku.

Opcjonalne wyświetlanie wizualne

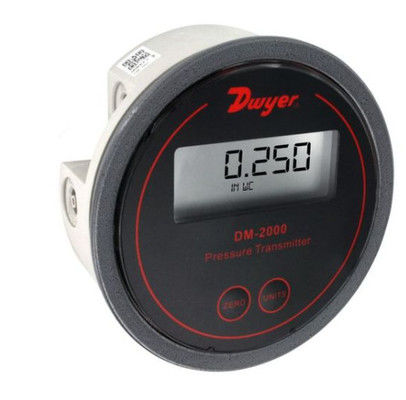

35-cyfrowy ekran LCD (0,7" wysokości) pokazuje wartości ciśnienia w czasie rzeczywistym w psi, inH2O, mmH2O, kPa, mbar lub Pa.

Niezawodna konstrukcja

Szklany plastikowy obudowa z zintegrowanymi 1/8 "I.D. łącz rur dla trwałości.

Wytrzymuje 10 psig (0,69 bara) ciśnienia i temperatury robocze od -6,67°C do 48,9°C.

Kompatybilność przemysłowa

2-przewodowe zasilanie 10-35 VDC o mocy wyjściowej 4-20 mA, obsługujące opór pętli do 1250 ohm.

Blok końcowy typu śruby do bezpiecznych połączeń elektrycznych.

Specyfikacje Dwyer serii DM2000
Usługa:Gas powietrza i niepalnych, kompatybilnych.
Materiały mokre: fabryka konsultantów.
Dokładność: ± 1% F.S. w temperaturze 70°F.
Stabilność: +1% F.S./r.
Granice temperatury: od 20 do 120°F (-6,67 do 48,9°C).
Granice ciśnienia: 10 psig (0,69 bar).
Efekt termiczny: ± 0,055% F.S./°F (0,099% F.S./°C).
Wymagania w zakresie mocy: 10-35 VDC (2 przewody).
Sygnał wyjściowy:4 do 20 mA.
Zero i rozpiętość regulacji: cyfrowy przycisk zero i rozpiętość.
Opór pętli: prąd stały: maksymalnie 0-1250 ohm.
Prąd: prąd stały: maksymalnie 38 mA.
Połączenia elektryczne:Blok końcowy typu śruby.Wykres:3.5 cyfrowy LCD, 0,7′′ wysokości.
Połączenia procesowe: 1/8" rurki identyfikacyjnej.
Orientacja montażu: pionowa.
Poziom:4.8 uncji (136 g).
Przekaźnik ciśnienia różniczkowego serii Dwyer DM2000 wykrywa ciśnienie powietrza i kompatybilnych gazów i wysyła standardowy sygnał wyjściowy 4-20 mA.Obudowa DM2000 jest specjalnie zaprojektowana do montażu w wycięciu o tej samej średnicy co standardowy miernik Magnehelic®Dostępna jest szeroka gama modeli, kalibrowanych fabrycznie do określonych zakresów.

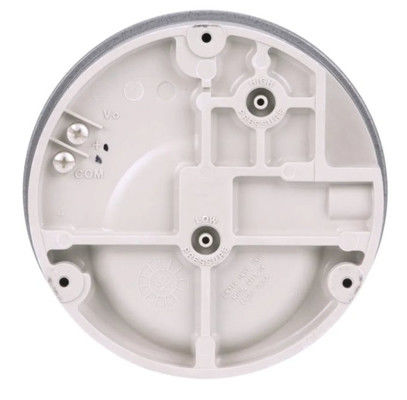

Połączenia ciśnieniowe są nieodłączną częścią plastikowej konstrukcji, dzięki czemu instalacja jest szybka i łatwa.Cyfrowy przycisk zero i przedział ułatwiają kalibrację w porównaniu z typowymi potencjometrami obrotowymiOpcjonalnie wyświetlany wyświetlacz LCD z 3,5 cyfry wyświetla jednostki procesowe i inżynieryjne.
