Orzecznictwo:
CE
Numer modelu:
Deltabar FMD78

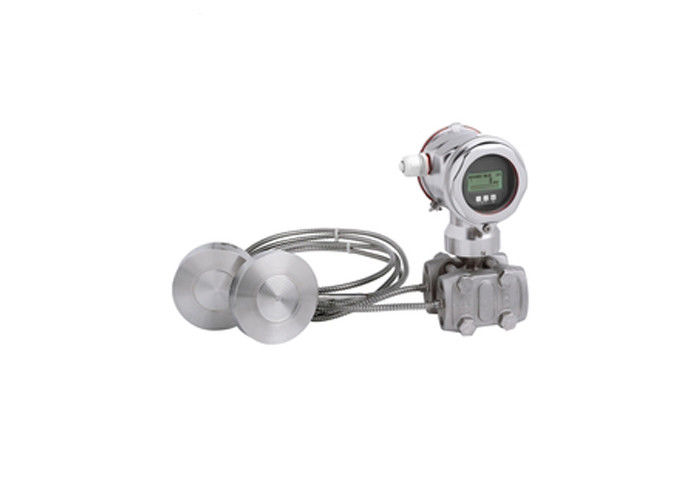

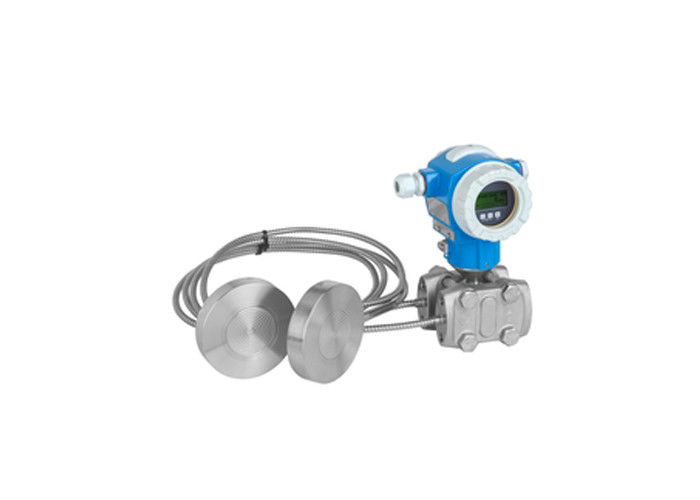

Przetwornik różnicy ciśnień Deltabar FMD78 z metalowym czujnikiem wykorzystuje dwa membrany kapilarne. Zwykle stosowane w zastosowaniach procesowych i higienicznych do ciągłego pomiaru różnic ciśnień w cieczach, parach, gazach i pyłach. Zintegrowany moduł danych HistoROM ułatwia zarządzanie parametrami procesu i urządzenia. Zaprojektowane zgodnie z normą IEC 61508 do stosowania w zastosowaniach związanych z bezpieczeństwem SIL3.
Do pomiaru różnicy ciśnień, poziomu, objętości lub masy cieczy.
| Zasada pomiaru | Różnica ciśnień |
|---|---|
| Charakterystyczny | Przetwornik cyfrowy z metalowymi membranami pomiarowymi, separatorami membranowymi i kapilarami Nadajnik modułowy Długoterminowa stabilność Wtórna bariera procesowa zwiększone bezpieczeństwo dzięki funkcjom autodiagnostyki. |
| Napięcie zasilania | 4...20 mA HART 10,5...45V DC (nie Ex): Np.: 10,5...30V DC PROFIBUS PA: 9...32 V DC (nie Ex) FUNDACJA Fieldbus: 9...32 V DC (nie Ex) |
| Dokładność odniesienia | 0,075% + wpływ separatora membranowego |
| Długoterminowa stabilność | 0,08% adresu URL/rok 0,14% adresu URL/ 5 lat 0,27% adresu URL/ 10 lat |
| Temperatura procesu | -70°C...400°C(-94°F...752°F) |
| Temperatura otoczenia | -50°C...85°C(-58°F...185°F) |
| Komórka pomiarowa | 100 mbar...40 bar (40 caliH2O...600 psi) |
| Najmniejszy zakres kalibracji | 5 mbarów (0,075 psi) |
| Odporność na próżnię | 50 mbarów (0,73 psi) |
| Maks. Odrzucać | 100:1 |
| Maks. granica nadciśnienia | 160 barów (2400 psi) |
| Połączenie procesowe | Separator membranowy (naleśnikowy, gwinty) Kołnierze (DIN, ASME) Połączenia higieniczne Tri-Clamp ISO2852 |
| Przyłącze procesowe higieniczne | Tri-Clamp DIN11851 NEUMO Wariant SMS-em DRD Uniwersalny adapter |
| Membrana procesowa materiału | 316L, stop C, Tantal, Złoto-Rod PTFE |
| Uszczelka materiałowa | Brak, membrana uszczelniająca spawana |
| Uzupełnij płyn | olej silikonowy, Olej obojętny, Olej roślinny Olej niskotemperaturowy Olej wysokotemperaturowy |
| Komunikacja | 4...20 mA HART PROFIBUS PA FUNDACJA Fieldbus |
| Atesty bezpieczeństwa | SIL |
| Zatwierdzenia projektu | NACE MR0175 EN10204-3.1 |
| Atesty higieniczne | 3A, FDA |
| Specjalności | Funkcje diagnostyczne Membrana TempC |
| Materiałowa obudowa | 316L, Odlew aluminiowy |
| Atesty morskie | GL/ABS |
| Następca | PMD78B |
