Miejsce pochodzenia:
Chiny
Nazwa handlowa:
KACISE
Orzecznictwo:
CE
Numer modelu:
Seria KDI
Dokument:

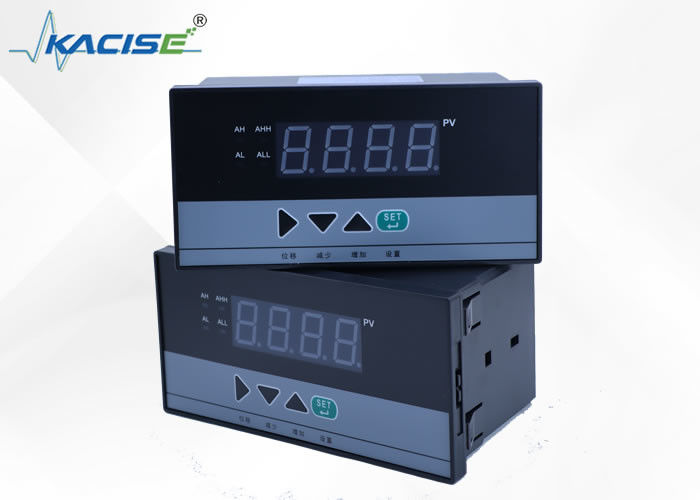

KACISE's KDI Series Display Controller wspiera komunikację z wieloma maszynami.Prędkość przesyłki może być swobodnie ustawiona od 300 do 9600 bpsMoże komunikować się z urządzeniami takimi jak komputery, sterowniki programowalne i PLC, tworząc inteligentne systemy zarządzania.Koncentracja KACISE na jakości zapewnia stabilną i skuteczną komunikację w różnych scenariuszach.
| Sygnał wejściowy | Numer indeksowania. | Rozstrzygnięcie | Czujnik | Zakres |
|---|---|---|---|---|
| B | 1 | Włókiennicze30- Platyna.6Rodium | 400 ≈ 1800°C | |
| S | 1 | Włókiennicze10- Platyna. | 0°1600°C | |
| K | 1 | Węgiel, włączając | 0°1300°C | |
| E | 1 | Węglowodory i ich części | 0 ‰ 1000°C | |
| J | 1 | Żelazo-konstantan | 0 ‰ 1200°C | |
| T | 0.1 | Miedź-konstantan | -199,9 ∼3200°C | |
| Wre | 1 | Tungsten3- Tungsten25 | 0°2300°C | |
| Pt100 | 1 | Platynowa odporność cieplna R0= 100Ω | -199 ∼ 650°C | |
| Pt100 | 0.1 | Platynowa odporność cieplna R0= 100Ω | -199.9 ≈320.0°C | |
| Cu50 | 0.1 | Odporność cieplna miedzi R0= 50Ω | -50,0 ≈ 150,0°C |
| Sygnał wejściowy | Standardowy zakres sygnału | Opór wejściowy | Odpowiedni nadajnik | Zakres pomiarowy |
|---|---|---|---|---|
|
różny sygnał mV 0 ‰ 10 mA 4 ̊20 mA 0 ′5V 1 ̊5V 30 ̊350Ω |
≥ 10 MΩ ≤ 250Ω ≤ 250Ω ≥ 250KΩ ≥ 250KΩ |
nadajnik korytarza Kompatybilny z przyrządem typu DDZ-II Kompatybilny z przyrządem typu DDZ-III Kompatybilny z przyrządem typu DDZ-II Kompatybilny z przyrządem typu DDZ-III Kompatybilny z zdalnymi rezystorami ciśnienia |
ustawione zgodnie z potrzebami użytkownika. zakres: -1999 ¢9999 |
| Sygnał wejściowy | Analogiczny |
Oporność: standardowa odporność termiczna (odporność na odległe ciśnienie, np. Pt100, Cu50) Pary galwaniczne: standardowe termopary (B, S, K, E, J, T, WRe itp.) Prąd: 0~10mA, 4~20mA, 0~20mA itp. (impedancja wejściowa ≤ 250Ω) Napięcie: 0 ~ 5V, 1 ~ 5V itp. ((Impedancja wejściowa ≥ 250Ω) |
|---|---|---|
| Zakres pomiarowy | -1999~9999 | |
| Dokładność | 00,2% FS ± 1 lub 0,5% FS ± 1 | |
| Rozstrzygnięcie | 1, 0.10,01 lub 0.001 | |
| Kompensacja temperatury | 0 ~ 50 | |

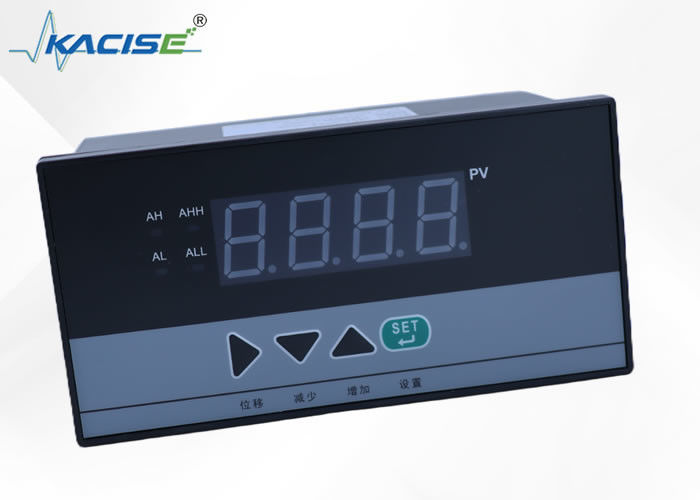

| Metoda wyświetlania |
-19999~9999 wyświetlanie wartości zmierzonych -19999~9999 wyświetlanie wartości ustawionych 0~100% wyświetlacz kolumny świetlnej wartości pomiarowej Wyświetlacz stanu pracy LED |
|
| Dokładność kolumny świetlnej | Dokładność wyświetlania kolumny świetlnej wynosi 1% | |
| Metoda kontroli | Pozycja Włączona / Wyłączona z odwrotnym działaniem | |
| Sygnał wyjściowy | Wyjście analogowe |
Prąd stały 0-5V (moc obciążenia ≤ 250Ω) Prąd stały 1~5V (moc obciążenia ≤ 250Ω) Prąd stały 0~10mA (moc obciążenia ≤ 750Ω) Prąd stały 4~20mA (moc obciążenia ≤ 500Ω) |
| Wyjście przełącznika |
Wyjście sterowania przekaźnikiem - przekaźnik włączony/wyłączony z reakcją przeciwnej Pojemność kontaktowa: AC220V/3A; DC24V/6A (obciążenie rezystywne) Sterowalne wyjście krzemowe-SCR (napowietrzalny impuls zero-crossing), może uruchomić sterowalne krzemowe: 400V/100A Wyjście przekaźnika stałego stanu - SSR (signał sterowania przekaźnikiem stałego stanu), 6 ~ 24 / 30mA (nie można regulować napięcia) |
|
| Wynik komunikacji | Tryb interfejsu - standardowy seryjny dwukierunkowy interfejs komunikacyjny: RS-485, RS-232C, RS-422 itp. | |
| Wydajność pasz | DC24V, pojemność obciążenia ≤30mA | |
| metoda kontroli |
Opcjonalne sterowanie granicznym 1~4, wskazanie LED. Tryb sterowania jest relajem ON/OFF z reakcją przeciwnej (użytkownik może go swobodnie ustawić) |
|
| dokładność kontroli | ± 1 | |
| Tryb alarmowy | Można wybrać 1 ~ 4 alarmu ograniczenia, wskazanie LED. Tryb sterowania jest przekaźnik ON / OFF z reakcji (użytkownik może go swobodnie ustawić) | |
| Dokładność alarmu | ± 1 | |
| Kompensacja temperatury | Kompensacja automatyczna cyfrowej temperatury 0°C | |
| Ustawienie parametrów |
• Układ cyfrowy typu dotykowego panelu • Wartość ustawienia parametrów jest trwale trwała przy wyłączeniu • Wartość ustawienia parametrów Password Lock |
|
| Metoda ochrony |
• Alarm odłączania pętli wejściowej (w przypadku wejścia termopary lub oporu), wyjście przekaźnika, wskazanie LED • Alarm nad/poniżej zasięgu • Automatyczne przywracanie napięcia •Wykonanie nieprawidłowego automatycznego zresetowania pracy (pies strażniczy) |
|
| Komunikacja online | Protokół komunikacyjny jest systemem dwuprzewodowym, trójprzewodowym lub czteroprzewodowym (np. RS485, RS232C, RS422 itp.), który może być również specjalnie żądany przez użytkownika.Szybkość przesyłania 300 do 9 6 0 0 b p s może być swobodnie ustawiona przez wewnętrzne parametry przyrząduInterfejs i jednostka główna są oddzielone przez fotoelektryczność, a odległość komunikacji może osiągnąć 1,2 km. System przyjmuje tryb komunikacji master-slave.Cała pętla sterowania potrzebuje tylko jeden dwa (trzy, cztery) kabel rdzeniowy, który może realizować komunikację z komputerem hosta.i może być używany do ustawiania wewnętrznych parametrów instrumentuWyposażony w oprogramowanie do zbierania danych i sterowania przemysłowego, może realizować komunikację online między wieloma instrumentami i jednym lub większą liczbą mikroprzedsiębiorców. | |
| Środowisko użytkowania |
• Temperatura otoczenia 0°C • wilgotność względna ≤ 85 RH • Unikaj silnych gazów żrących |
|
| Zasilanie |
Typ normalny: • C 220 V + 10 - 15 % (50 Hz ± 2 Hz) źródło energii liniowej Typ specjalny: • C 90 ~ 260 V - prąd przełącznika • D C 24 V ± 2 V - zasilanie wyłączone |
|
| Zużycie energii |
• ≤ 5 W (A C 220 V źródło prądu liniowego) • ≤ 4 W (zasilanie przełącznika A C 90 V ~ 265 V) • ≤ 4 W (D C 4 V) |
|
| Waga | 420 g (alimentarz prądu liniowego AC220V) | |
