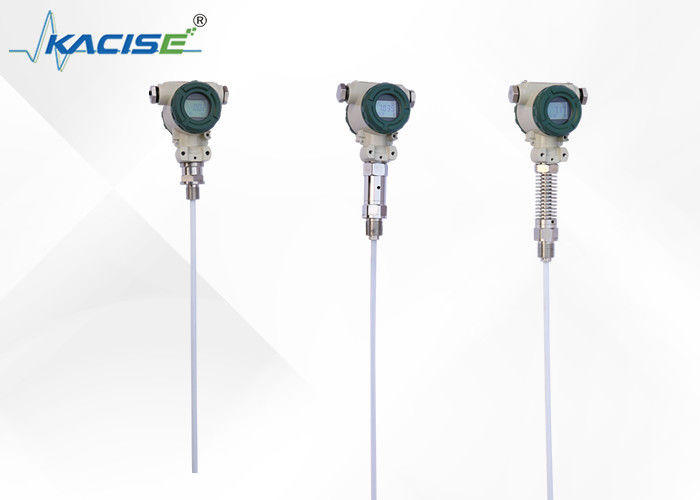

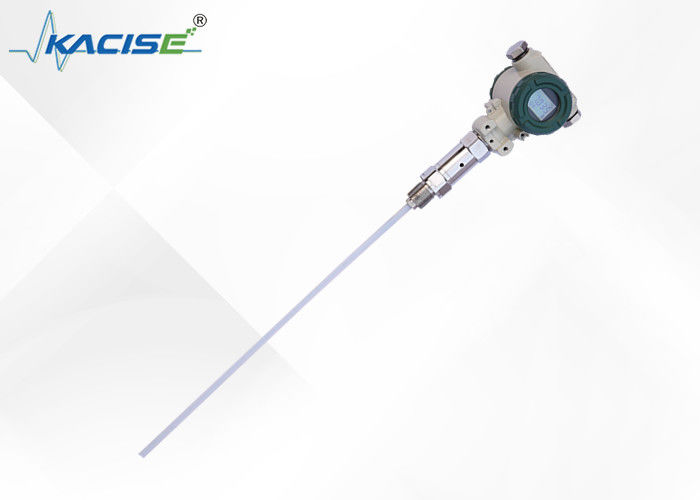

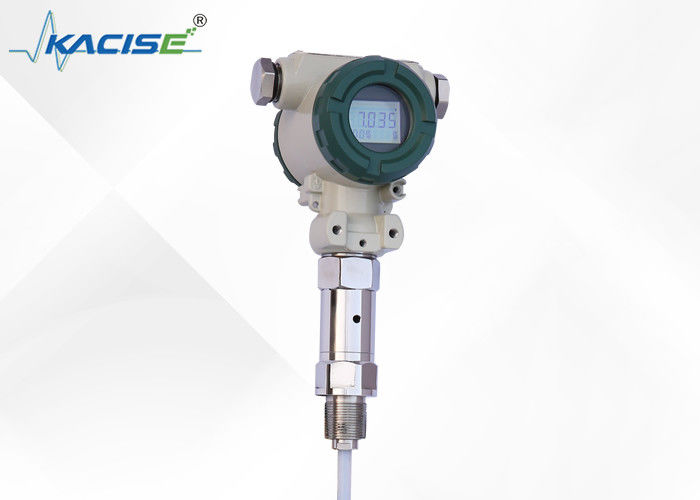

Pojemnościowy czujnik poziomu ze stali nierdzewnej 316 z ochroną IP67 i komunikacją HART do stosowania w trudnych warunkach

Opis produktu:

Pojemnikowy nadajnik poziomu serii KCF600 jest zaprojektowany do ciągłego wykrywania różnych płynów w trudnych warunkach, takich jak wysoka temperatura i ciśnienie, wysoka korozja, łatwa krystalizacja,i łatwe wtykaniePrzystosowany do pomiaru wody, roztworów kwasowych i alkalicznych oraz poziomu wody w kotle.

Ten nadajnik poziomu nie ma ruchomych ani elastycznych części, dzięki czemu jest bardzo niezawodny i odporny na uderzenia.W różnych sytuacjach, jest zdolny do zastąpienia tradycyjnych nadajników poziomu typu pływającego, typu wejściowego i typu ciśnienia różnicowego.

Kluczowe elementy nadajnika poziomu KCF600 wykorzystują zaawansowane obwody czujników RF pojemnościowych, które są precyzyjnie kompensowane temperaturą i skorygowane pod kątem liniowości.Zapewnia to, że wyjście jest standaryzowanym sygnałem elektrycznym (zwykle 4 ~ 20mA)Aby skonfigurować system, można wybrać między HART, CANBUS i 485 protokoły komunikacji.

Przekaźnik posiada funkcję samokalibrowania, która obejmuje cały zakres, umożliwiając użytkownikom wykonywanie automatycznych kalibracji "zero" i "zakres" za pomocą dwóch klawiszy.Ta cecha pozwala na łatwe dostosowanie do różnych i złożonych sytuacji.

Charakterystyka:

Proste i niezawodne struktury

Nasze produkty mają prostą konstrukcję i nie zawierają żadnych ruchomych lub elastycznych elementów.nie ma potrzeby regularnych średnich lub małych napraw.

Różnorodność wyjścia sygnału

Aby ułatwić różne konfiguracje systemów, nasze produkty zapewniają klientom wiele opcji wyjścia sygnału do wyboru.

Dokładność pomiaru

Nasze produkty są wygodne do pomiarów w pojemnikach o wysokiej temperaturze i wysokim ciśnieniu.kształt pojemnika, lub wpływ ciśnienia.

Pomiar cieczy korozywnej

Nasze produkty są szczególnie odpowiednie do pomiaru kwasu, alkali i innych żrących płynów.

Ochronne cechy

Nasze produkty zapewniają również doskonałą ochronę przed przepływem prądu, nad napięciem i biegunowością mocy.

Parametry techniczne:

• Zakres wykrywania: 0,01 ~ 30 m
• Dokładność: poziom 0.2Poziom 0.5
• Zakres ciśnienia: -0,1MPa~32MPa
• Temperatura sondy: -50 ~ 250 °C
• Temperatura otoczenia: -20~60 °C
• Temperatura przechowywania: -55°C+125 °C
• Sygnał wyjściowy: 4×20mA,4 ~ 20mA z łącznością HART/485/CAN bus
• Napięcie zasilania: 12 ̊28VDC (powinno być zasilane przez barierę bezpieczeństwa)
• Przymocowanie: śrubkowe mocowanie M20×1.5,M27×2, mocowanie flensów DN25,DN40,DN50. Specjalne specyfikacje mogą być dostosowane
• Materiał zwilżony: 316 stali nierdzewnej,1Gr18Ni19Tior lub PTFE
• długoterminowa stabilność: ≤ 0,2% FS/rok,
• Zmiany temperatury: ≤ 0,02% FS/°C (zakres 0 ∼ 70°C)
• Poziom wybuchu: Bezpieczny ExiraIIC T6, płomienioodporny Ext II C T5
• Ochrona:IP67
• Parametry bezpieczeństwa wewnętrznego:Ui:28VDC,Ii:93mA, Pi: 0,65W, Ci: 0,042uf, Li: 0mH

Instalacja i uruchomienie

Przekaźnik poziomu kabli i prętów ma różne ustalone sposoby dostosowania się do różnych warunków w miejscu pracy.5 żółtych nitek lub flansek, można wybrać trzy metody instalacji (mocowane na ścianie, poziome stoisko rur i pionowe stoisko rur, które ułatwią instalację na miejscu.(Z obrazami)

Przy pomiarze nośników o większej ruchliwości użytkownik może wybrać przymocowanie ciężaru w celu zapobiegania gwałtownemu osunięciu czujnika, co może odgrywać rolę stabilności czujnika.Ciężkie przedmioty muszą być umieszczone na dnie pojemnika podczas dodawania masy, aby nie złamać przewodu czujnika.

Jeżeli warunki w miejscu pomiaru są słabe, użytkownik powinien użyć osłony czujnika w celu ochrony czujnika, aby uniknąć uszkodzenia ciała obcego lub wpływania na dokładność pomiaru.

Jeśli pojemniki nie są metalowe, należy umieścić obudowę nadajnika z dostępem drutu na dnie pojemnika przy użyciu nadajnika poziomu pręta KCF600;w przeciwnym razie pomiar nie jest dokładny.

Produkt ten został skalibrowany w fabryce; konieczność regulacji pola może być zastosowana w następujących metodach:

A: Inteligentna metoda debugowania obwodu:

Miejsce zerowe ---- Kiedy poziom płynu znajduje się w najniższym miejscu, przytrzymując klawisz "Z" i "S" przez 8 sekund po tym samym czasie uwolnienia, a następnie kliknij klawisz "Z",prąd wyjściowy jest automatycznie regulowany do 4mA.

Po wypełnieniu miejsca ------ Gdy poziom płynu jest na najwyższym miejscu, przytrzymaj klawisz "Z" i klawisz "S" przez 8 sekund po tym samym wypuszczeniu, a następnie kliknij klawisz "S",prąd wyjściowy jest automatycznie regulowany do 20mA.

B: metoda debugowania obwodu analogowego:

Kiedy poziom płynu w następnym granicach, użyć śrubokrętu powoli obracający potencjometr "Z", obserwuj odczytów amperometru blisko 4mA

Kiedy poziom płynu w górnej granicy, użyć śrubokrętu powoli obracający potencjometr "S" i obserwować odczyty ammeter blisko 20mA

I uruchomić go przez 2-3 razy więcej, dopóki zero i przedział były dokładne 4mA i 20mA.

Uwaga:

1. Produkty dostarczane z certyfikatem produktu i instrukcją obsługi, które mają numer produktu, parametry techniczne, schemat okablowania i datę produkcji, proszę sprawdzić, aby uniknąć błędu.
2. Instalacja powinna opierać się na typach połączenia produktu i nitki, sprawdź, czy interfejs witryny jest zgodny z interfejsem produktu czy nie.Uważaj na uszczelnienie., moment nie może być bezpośrednio dodany do obudowy nadajnika i może być dodany tylko do sześciostronnego interfejsu nadajnika.
3. Podłączenie powinno być ściśle zgodne z instrukcjami firmy.
4. Ten produkt jest precyzyjnym instrumentem konwersji energii, zakazuje rozbierania, kolizji, upadku i twardego odrzucenia.
5. Przekaźnik działa natychmiast po włączeniu zasilania, ale wyjście może być stabilne po rozgrzaniu przez 30 minut.
6. Nieprawidłowe użycie, wyłączenie zasilania, sprawdzenie lub bezpośredni kontakt z naszym działem technicznym.
7. Transport, przechowywanie powinny odtworzyć oryginalne opakowanie i przechowywać w chłodnym, suchym, wentylowanym magazynie.
8. W procesie montażu należy zachować ostrożność, aby uniknąć pęknięcia skóry drutu czujnika.
9. W przypadku instalacji drutu czujnika odległość od ściany basenu powinna wynosić co najmniej 10 cm, w przeciwnym razie pomiar nie byłby dokładny.
10. Linia uziemienia całej konstrukcji PTFE i poziom pręta muszą być przeprowadzane za pomocą medium pomiarowego; w przeciwnym razie pomiar nie byłby dokładny.
11. W miejscu instalacji należy zastosować skuteczne środki ochrony przed błyskawicami.
12. Obudowy wszystkich nadajników tej serii muszą być uziemione; rezystancja uziemienia powinna być mniejsza niż 4Ω.
13. Bariera bezpieczeństwa powinna być certyfikowana jako odporna na wybuchy; jej wymagania montażowe powinny być zgodne z wymaganiami instrukcji.
14. W przypadku gdy nadajnik jest używany w strefie "0", transformatory zasilanie barierowe muszą spełniać wymagania GB3836.4-2000 nr 8.1.

Zastosowanie:

• Przemysł naftowy i gazowy: Miernik poziomu płynu Kacise jest doskonałym rozwiązaniem do pomiaru poziomu paliwa w zbiornikach i rurociągach.Pojemnościowy czujnik poziomu paliwa może wykrywać zmiany poziomu paliwa z wysoką dokładnością, co ułatwia monitorowanie zużycia paliwa i zapobieganie kradzieży paliwa.
• Przemysł chemiczny: Miernik poziomu płynu jest idealny do pomiaru poziomu płynu w reaktorach chemicznych, zbiornikach i rurociągach.Materiał zmoknięty PTFE zapewnia, że produkt jest wysoce odporny na korozję i uszkodzenia spowodowane przez agresywne chemikalia.
• Przemysł oczyszczania wody: Miernik poziomu płynu Kacise nadaje się do pomiaru poziomu wody w wieżach wodnych, zakładach oczyszczania wody i rurociągach.Pojemnościowy czujnik poziomu wody może wykrywać zmiany poziomu wody z wysoką dokładnością, co ułatwia monitorowanie zużycia wody i zapobieganie niedoborom wody.

Miernik poziomu płynu ma doskonały drift temperatury i długoterminową stabilność, zapewniając utrzymanie dokładnych odczytów w czasie.02%FS/°C (zakres 0°70°C), a długoterminowa stabilność wynosi ≤ 0,2% FS/Rok.

Miernik poziomu płynu ma zakres ciśnienia od -0,1 MPa do 32 MPa, co czyni go odpowiednim do stosowania w szerokim zakresie zastosowań przemysłowych.włącznie z 4 ′ 20 mA,4 ~ 20mA Z komunikacją HART/485/CAN Bus Communication.

Miernik poziomu płynów jest dostępny do zakupu w kartonach, przy minimalnej ilości zamówienia 2. Produkt jest dostarczany w ciągu 5 dni roboczych, a warunki płatności wymagają 100% zapłaty z góry.

Dostosowanie:

KCF6021-1-625mm pojemnościowy czujnik poziomu płynu ma zakres 0,01 ~ 30 M i może być używany do pomiaru poziomu różnych płynów.02%FS/°C w zakresie 0°70°C i może działać w temperaturze od -20 do 60 °CProdukt posiada ocenę ochrony IP67 i może być stosowany w trudnych warunkach.

Wsparcie i usługi:

• Pomoc w przypadku jakichkolwiek problemów lub problemów z urządzeniem
• Usługi naprawy i konserwacji urządzenia
• Dokumentacja techniczna i instrukcje obsługi
• Aktualizacje oprogramowania i oprogramowania
• Szkolenia i edukacja w zakresie użytkowania i konserwacji wyrobu
• Gwarancja i wsparcie po gwarancji

Opakowanie i wysyłka:

Miernik poziomu płynu jest pakowany w solidne kartonowe pudełko z wkładkami piankowymi w celu ochrony produktu podczas wysyłki i obsługi.

Wysyłka:

Mierzyciel poziomu płynu jest wysyłany za pośrednictwem wiarygodnej firmy kurierskiej, która zapewnia szybką i bezpieczną dostawę.i inne niezbędne informacje dotyczące transportu.
