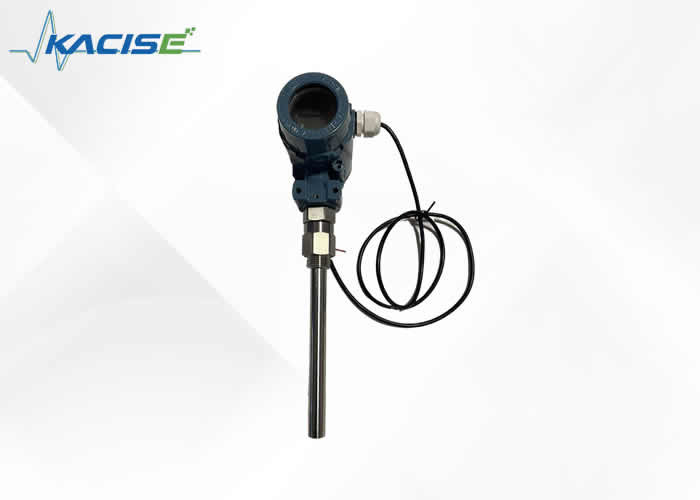

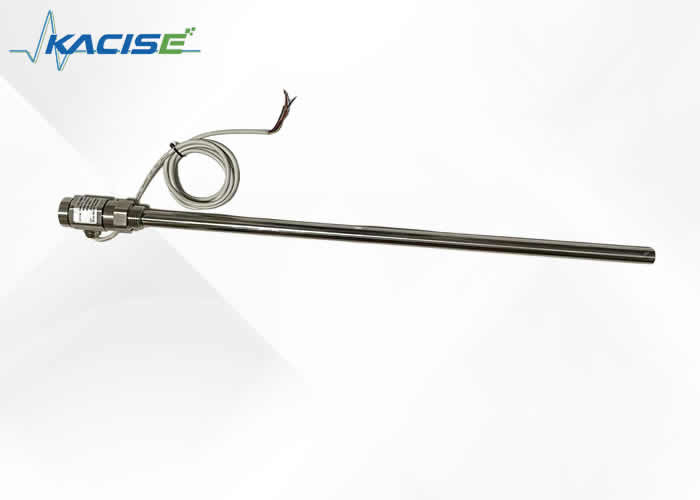

Odporny na korozję pojemnościowy nadajnik poziomu z wyjściem NPN/PNP jest używany do monitorowania poziomu w reaktorach laboratoryjnych

Odporny na korozję pojemnościowy nadajnik poziomu, wyposażony w wyjście NPN/PNP, jest specjalnie zaprojektowany do monitorowania poziomu w reaktorach laboratoryjnych.Może wytrzymać substancje żrące często występujące w takich środowiskach. Dzięki precyzyjnym możliwościom wykrywania mierzy dokładnie poziom płynu, dostarczając wiarygodne dane.zapewnienie optymalnych warunków reakcji oraz zwiększenie ogólnego bezpieczeństwa i efektywności eksperymentów.

• Protokół Modbus jest łatwy w integracji.
• Prosta konstrukcja bez ruchomych lub elastycznych elementów, dzięki czemu ma wysoką niezawodność i minimalną konserwację.utrzymanie średnie i małe.
• Różnorodne wyjścia sygnałowe są dogodne dla różnych konfiguracji systemu.
• nadaje się do pomiaru poziomu zbiorników o wysokiej temperaturze i wysokim ciśnieniu, a na wartość zmierzoną nie ma wpływu temperatura, ciężar właściwy mierzonego płynu,oraz kształt i ciśnienie pojemnika.
• Jest on szczególnie odpowiedni do pomiaru mocno żrących płynów, takich jak kwas i kwas zasadowy.
• Doskonała ochrona nadprądu, nad napięciem i biegunowością zasilania.
• Bezprzewodowy czujnik poziomu ma funkcję bezprzewodowej zdalnej transmisji.
• Można zmierzyć dowolny medium.

• Zakres wykrywania: 0,13 m
• Zakres pomiarów pojemności: 10PF/500PF
• Dokładność: klasa 0.1, klasa 0.2, klasa 0.5, klasa 1
• Zakres ciśnienia: -0,1 MPa ≈ 32 MPa
• Odporność na temperaturę sondy: -50 ∼ 250°C
• Temperatura otoczenia: -40°C -85°C
• Temperatura przechowywania: -55°C+125°C
• Sygnał wyjściowy: 4×20mA, komunikacja 485 itd.
• Odległość komunikacji bezprzewodowego czujnika poziomu wyjścia jest mniejsza niż 200 metrów, a napięcie zasilania wynosi 3,3-36V (opcjonalne zasilanie baterii)
• Napięcie zasilania: 5 ̊36V DC
• Materiał czujnika poziomu: stal nierdzewna 316, 1Gr18Ni19Ti lub PTFE
• długoterminowa stabilność: ≤ 0,1% FS/rok,
• Odchylenie temperatury: ≤0,01%FS/ °C (w zakresie 0°70 °C)
• Odpowiednia klasa odporności na wybuch: ExibIICT6
• Poziom ochrony: IP67

Pojemnościowe czujniki poziomu płynu mają różne struktury ze względu na różne okazje i parametry zastosowania, ale ogólnie rzecz biorąc jego główną strukturę można podzielić na dwie części,mianowicie część czujnika i część nadajnika. jak pokazuje zdjęcie:

Na rysunku A pokazany jest czujnik, który bezpośrednio sonduje do urządzeń pojemnika lub mierzy w środku pomiarowym rury licznikowej.

B i C na rysunku to obudowy podłączające do fazy gazowej i do fazy ciekłej przyrządu pomiaru i kontroli poziomu płynu, które są używane do podłączenia obudowy podłączającej do urządzenia,i płyn i ciśnienie w urządzeniu są przyciągane do cylindra pomiarowego.

Na rysunku D przedstawiono cylinder pomiarowy przyrządu pomiaru i kontroli poziomu cieczy, który może tworzyć pojemność z elektrodą czujnika.

E przedstawione na rysunku jest kołnierzem ściekowym, który może regularnie wypuszczać brud z przyrządu pomiarowego i kontrolnego poziomu płynu na zewnątrz,utrzymywać w czystości wewnętrzną część rurki pomiarowej przyrządu pomiarowego i kontrolnego poziomu płynu;, aby czujnik nie przylegał do brudu.

F pokazany na rysunku to nadajnik, który jest urządzeniem konwersji z pojemności na sygnał prądu standardowego,i jest centralną częścią całego instrumentu pomiarowego i kontrolnego poziomu płynuGłówną jego funkcją jest odbieranie wzrostu zmiany pojemności spowodowanego zmianą poziomu cieczy wysyłaną przez czujnik, a następnie po konwersji wydaje standardowy sygnał prądu 4-20mADC.Ten nadajnik wykorzystuje wojskowe urządzenia zintegrowane, o niskim zużyciu energii, wysokiej odporności na temperaturę, dużej niezawodności i spełnia wymagania bezpieczeństwa wewnętrznego.

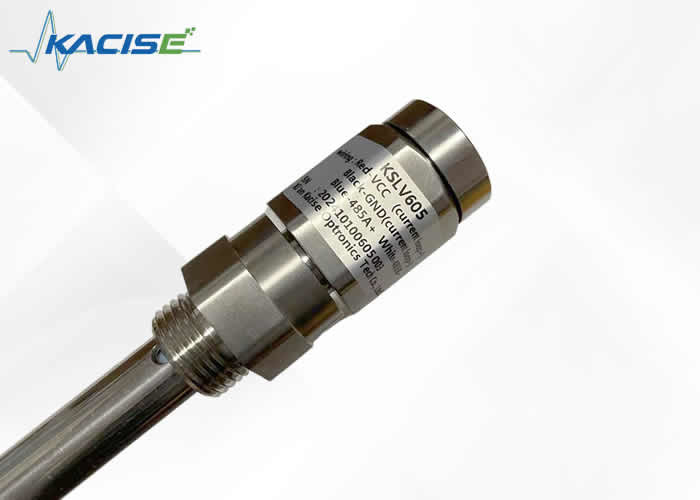

KSLV606 (model wyświetlacza) ma dwa sposoby okablowania: jeden jest RS485, a drugi 4-20mA.

Wylot izolowany 4-20mA

Wydatki dwukierunkowe 4-20mA nieizolowane

Po zainstalowaniu, przy użyciu po raz pierwszy, należy najpierw otworzyć zawór fazy gazowej, a następnie zawór fazy ciekłej, aby zapewnić, że poziom płynu nie gwałtownie się waha.powodujące błędy pomiarowe.

Ponadto należy zadbać o to, aby połączenia kabli były w dobrym kontakcie i przeciwdziaływały korozji.w celu uniknięcia gromadzenia się brudu i wpływania na działanie przyrząduBiorąc za przykład zwykły płyn miedziany, płyn węglowy C, wieżę z ciepłą wodą Baohe, basen ściekowy i inne brudne media, należy zagwarantować, że zrzuca się od 1 do 2 razy w tygodniu,natomiast środek oczyszczający powinien być wypuszczany 1 do 2 razy w miesiącu.

Obudowa nadajnika powinna być ściśle owinięta, aby uniemożliwić wejście wody, środka żrącego lub gazu, oraz zakazane jest zderzenie się z siłą zewnętrzną i demontaż przez nieprofesjonalistów.

Istnieją trzy typowe metody okablowania nadajników: jak pokazano w lit. a) b) c)

(a)

(b)

c) Ammeter

Jak pokazano na rysunku powyżej, istnieją trzy metody okablowania nadajnika przyrządu pomiaru i kontroli poziomu płynu.Na rysunku (a) przedstawiono schemat okablowania nadajnika bezpośrednio i cyfrowy licznik wyświetlaniaNa rysunku b) przedstawiono schemat okablowania nadajnika i układu sterowania DCS. Układ sterowania zasilany jest 24V i podłączony do nadajnika.Na rysunku c) przedstawiono schemat połączenia nadajnika zasilany przez barierę bezpieczeństwaUżytkownicy mogą odnieść się do powyższych trzech metod okablowania podczas instalacji.

Ponieważ produkty różnią się tylko wyglądem i materiałem, ale oba należą do zewnętrznego instrumentu pomiaru i kontroli poziomu płynu,metody montażu obu są w zasadzie takie same, które zostaną wyjaśnione razem tutaj.wystarczy podłączyć kołnierz łącza fazy gazowo- ciekłej na instrumencie pomiaru i kontroli poziomu płynu do kołnierza fazy gazowo- ciekłej na urządzeniu(Uwaga: Flancza łączająca przyrządu do monitorowania i kontroli poziomu płynu została spawana zgodnie z rozmiarem uzgodnionym przez obie strony,Użytkownik powinien sam konfigurować zawór i rurociąg) jak pokazano na rysunku 7.1.

Miernik poziomu pojemności jest wyrobem specjalnie stosowanym do pomiaru wielkości, średniej i małej poduszki powietrznej kotła oraz innych rodzajów wysoko temperatury poziomu płynu.

Przyjmuje specjalne materiały i technologię częstotliwości radiowych, dzięki czemu cała maszyna może pracować stabilnie przez długi czas w środowisku o wysokiej temperaturze.Ponieważ jest specjalnie stosowany w środowisku o wysokiej temperaturze, struktura i metoda montażu przyrządu pomiaru i kontroli poziomu płynu różnią się od innych produktów.

Po pierwsze, różni się od innych produktów tym, że jego nadajnik znajduje się pod czujnikiem, istnieje uszczelniona i rozpraszająca ciepło sekcja od cylindra pomiarowego do nadajnika,A potem w dół jest 90-stopniowy zakrzywiony ramię prowadzić nadajnika do strony czujnika, co zapewnia ochronę nadajnika przed wysokimi temperaturami w pobliżu portu gazowego.najpierw przechodzi przez specjalną sekcję rozpraszania ciepła, co znacznie zmniejszy jego ciepło. Leading the transmitter to the lower side of the sensor is mainly to prevent the leakage of the sealing section of the sensor and prevent the medium from spreading down to the transmitter part along the outer wall of the measuring cylinder, powodujące zwarcie lub korozję.

Podsumowując, konstrukcja tego miernika poziomu ma oczywiste zalety, dlatego może on pracować stabilnie przez długi czas w środowisku o wysokiej temperaturze.Należy zauważyć, że nadajnik jest poniżej, a odległość od rury ściekowej jest stosunkowo bliska, więc nie można jej zainstalować w odwrotnym kierunku.2:

Chociaż dostosowanie analogowe zostało dokonane przed wyjściem produktu z fabryki, aby umożliwić użytkownikowi dalsze doświadczenie wydajności naszego produktu przed użyciem,zaleca się, aby użytkownik przeprowadził prostą weryfikacjęMożna usunąć cały zestaw przyrządów do kalibracji (ale nie demontować części naszych produktów).

Kalibracja zewnętrznego przyrządu pomiaru i kontroli poziomu płynu jest przedstawiona na rysunku 8.1:

Kroki weryfikacyjne są następujące:

1. Przygotuj przejrzysty rurę wodną, oznacz ją wagą lub przymocuj linijką, aby podczas kalibracji można było obserwować i kalibrować rzeczywisty poziom płynu.przygotować amperometr (DC) o dokładności większej niż trzy cyfry, kilka gumowych zatyczek oraz wystarczająca ilość środka badawczego (który można zastąpić wodą).
2. Połączyć jeden koniec przezroczystej rury wodnej z portem fazy ciekłej przyrządu pomiaru i kontroli poziomu płynu, zablokować wyjście ścieków i utrzymać port fazy gazowej bez przeszkód.I podłączyć amperometr w serii jak pokazano na rysunku 6.2), a następnie włączyć zasilanie po potwierdzeniu prawidłowego okablowania.
3. Dodać medium z górnego końca przejrzystej rury, medium przepływa przez rurę fazy ciekłej do przyrządu do pomiaru i kontroli poziomu płynu,i poziom płynu jest dodawany do kilku punktów o różnej wysokości, ponieważ w tym momencie poziom płynu w przejrzystej rurze jest mierzony za pomocą przyrządu do pomiaru i kontroli poziomu płynu.W tym czasie, odczytać wartość amperometru, a następnie porównać współczynnik wysokości odpowiadający sygnałowi wyjściowemu standardowemu 4-20mA z zebraną wartością prądu w celu sprawdzenia dokładności miernika poziomu (Uwaga:W celu łatwego obliczeniaZazwyczaj przyjmuje się kilka punktów odpowiednio na 0%, 25%, 50%, 75% i 100%, a odpowiednie prądy są odpowiednio 4mA, 8mA, 12mA, 16mA i 20mA.Zakres powinien odpowiadać odpowiednio środkowi fazy ciekłej i fazy gazowej).

1. Podczas użytkowania, jeśli cyfrowy wyświetlacz wskazuje zero, należy użyć zakresu 0-200mA amperometru prądu stałego, a gdy zmierzony prąd jest również 0, możliwe usterki są następujące:
   • Czy zasilanie 24V jest normalne?
   • Przekaźnik może mieć zwarcie
   • Nadajnik ma problemy z jakością;
   Jeżeli prąd mierzony przez amperometr prądu stałego wynosi mniej niż 4 mA, możliwe usterki:
   • Rzeczywisty poziom płynu znajduje się poniżej portu fazy płynnej
   • Obecna wartość regulacji nadajnika jest zbyt niska
   • nadajnik ma problemy z jakością; jeśli zmierzony prąd jest zgodny z rzeczywistym poziomem płynu, występuje problem z wyświetlaczem cyfrowym;
   Możliwe awarie, jeżeli prąd przekracza 25 mA:
   • W obwodzie nadajnika jest zwarcie.
   • Obecna wartość dostosowania jest zbyt wysoka.
2. Kiedy wyświetlacz cyfrowy jest pełny, należy użyć zakresu 0-200mA amperometru prądu stałego.
   • Obecna regulacja jest zbyt wysoka.
   • W nadajniku jest zwarcie.
   • faktyczny poziom płynu jest pełny;
   Jeżeli zmierzony prąd jest mniejszy niż 20 mA, wyświetlacz cyfrowy jest wadliwy.
3. Wykorzystując zakres 0-200mA amperometru prądu stałego, zmierzony prąd za bardzo się waha i może wystąpić awaria:
   • Rzeczywiste wahania poziomu płynu
   • Słaby kontakt linii
   • Przekaźnik ma problemy jakościowe; jeśli zmierzony prąd jest stabilny, licznik wyświetlaczy może być wadliwy
4. Nie ma zmian w cyfrowym wyświetlaczu. Użyj zakresu 0-200mA amperometru prądu stałego. Gdy zmierzony prąd zmienia się normalnie, może to oznaczać, że przyrząd jest uszkodzony;jeżeli zmierzony prąd nie ulega zmianie, może wystąpić usterka:
   • Niewydolność nadajnika
   • Rurociąg fazy gazowo-płynny jest zablokowany
   • Jest otwarty obwód między czujnikiem i nadajnikiem i musi być ponownie podłączony
5. Wyświetlacz cyfrowy zmienia się wolniej niż rzeczywisty poziom płynu.
   • Wewnętrzny biegun czujnika przykleja się do zanieczyszczeń, użyć 25% kwasu solnistego (kwasu siarkowego), aby osuszyć biegun
   • Rura gazowa jest w połowie zablokowana, proszę otworzyć zawór i przetestować.
6. Gdy wyświetlacz cyfrowy jest wysoki lub niski, ustawić zakres lub zero przycisk w nadajniku do regulacji.

1. Wszystkie dostarczone produkty są wyposażone w certyfikat produktu i instrukcję obsługi, w tym numer produktu, parametry techniczne, schemat okablowania, datę produkcji itp.Proszę dokładnie sprawdzić, aby uniknąć niewłaściwego użycia..
2. Podczas instalacji należy sprawdzić, czy interfejs na miejscu jest zgodny z interfejsem produktu zgodnie z metodą podłączenia produktu.
3. Przewody powinny być podłączone ściśle zgodnie z wymogami instrukcji użytkowania naszej firmy.
4. Ten produkt jest precyzyjnym przyrządem przekształcającym energię i zakazane jest rozbijanie, zderzanie się, upuszczanie i uderzanie siłą.
5. Jeśli podczas użytkowania wykryje się jakiekolwiek nieprawidłowości, należy wyłączyć zasilanie, przestać go używać, sprawdzić lub skontaktować się bezpośrednio z działem technicznego naszej firmy.
6. Podczas transportu i przechowywania oryginalne opakowanie należy odtworzyć i przechowywać w chłodnym, suchym i wentylowanym magazynie.
7. Należy uważać, aby nie uszkodzić czujnika podczas montażu i użytkowania.
8. W miejscu instalacji należy podjąć skuteczne środki ochrony przed błyskawicami.
9. Obudowa każdego nadajnika z tej serii musi być niezawodnie uziemiona, a opór uziemienia powinien być mniejszy niż 4Ω.
10. W przypadku stosowania 485 komunikacji do konfiguracji systemu nadajnik musi być wyposażony w barierę lub izolację bezpieczeństwa.
11. Bariera bezpieczeństwa powinna uzyskać certyfikat odporności na wybuch, a jej montaż powinien być przeprowadzony zgodnie z wymogami jej instrukcji obsługi.
12. Jeżeli nadajnik jest używany w obszarze "0", transformator mocy dostarczający moc do bariery bezpieczeństwa musi spełniać wymagania art. 8.1 GB3836.4-2010.
