Dokładny miernik poziomu wody doskonały do różnych zastosowań i scenariuszy

Co to jest miernik poziomu wody?

Co to jest miernik poziomu wody?
Miernik poziomu wody to urządzenie służące do automatycznego pomiaru i rejestrowania poziomu wody w rzekach, jeziorach, zbiornikach, kanałach nawadniania i innych zbiornikach wodnych.Nazywa się go również "miernikiem poziomu płynu" lub "miernikiem powierzchni płynu"Jego zasadą jest przekształcenie zmiany poziomu wody w mierzalną ilość fizyczną za pomocą różnych czujników, dzięki czemu możliwe jest monitorowanie i rejestrowanie poziomu wody.Poniżej przedstawiono kilka typy mierników poziomu wody i ich zasady::
Miernik poziomu wody za pomocą radaruKiedy sygnał trafi na powierzchnię wody, część sygnału zostanie odbudzona.oblicza odległość między powierzchnią wody a radarem wskaźnika poziomu wody zgodnie z czasem podróży powrotnej sygnału, określając w ten sposób wysokość poziomu wody.
Ultrasonic water level gauge:Wykorzystuje pulsy ultradźwiękowe do pomiaru odległości od powierzchni wody do urządzenia, a następnie oblicza poziom wody.,odpowiedni do różnych warunków.
Scenariusze zastosowania mierników poziomu wody:
Projekty ochrony wody:Wykorzystywane do monitorowania poziomu wody w zbiornikach, zaporach, rzekach, jeziorach, obszarach nawadniania itp.,wspieranie działów ochrony wody w rozsądnym planowaniu i wykorzystywaniu zasobów wodnych oraz zapewnienie bezpiecznego funkcjonowania projektów ochrony wody, takich jak planowanie magazynowania i zrzutu wody w zbiornikach oraz kontroli powodzi i nawadniania rzek.
Produkcja przemysłowa:W przemyśle chemicznym, energetycznym, spożywczym i napojowym jest stosowany do monitorowania i kontroli poziomu płynu w różnych reaktorach, zbiornikach magazynowych, kotłach i innych pojemnikach,zapewnienie bezpieczeństwa i stabilności procesu produkcyjnego oraz zapobieganie wypadkom produkcyjnym i problemom z jakością produktów spowodowanym nieprawidłowymi poziomami płynu.
Monitorowanie środowiska:Monitorowanie zmian poziomu wody w wodach podziemnych, terenach podmokłych, oceanach itp., dostarczanie danych wspierających badania i ochronę środowiska, takie jak zrozumienie dynamicznej sytuacji wód podziemnych,wpływ zmian poziomu wody w ekosystemach terenów podmokłych na roślinność i zwierzęta oraz problem wzrostu poziomu mórz.
Zarządzanie żeglugą i drogami wodnymi:Dostarczanie danych do pomiaru głębokości dróg wodnych i kontroli poziomu wody w zamkach, zapewnienie bezpieczeństwa żeglugi i efektywności żeglugi statków oraz zapobieganie wypadkom, takim jak nabrzeżenie statków.
Inżynieria miejska:Używane do monitorowania poziomu wody w systemach wodociągowych i kanalizacyjnych, takich jak kontrola poziomu wody w zbiornikach wodociągowych, wieżach wodnych, stawach czystej wody, stacjach pompowych ścieków,stacje pompowania wody deszczowej, itp., zapewniając prawidłowe funkcjonowanie miejskiego zasilania wodnym i kanalizacji oraz zapobiegając zaludnieniu miast.
Instalacja mierników poziomu wody:
Poniżej przedstawiono ogólne etapy montażu i środki ostrożności dla kilku powszechnie stosowanych mierników poziomu wody:
Miernik poziomu wody za pomocą radaru
Wybór pozycji instalacji:Wybierz otwartą i niezakłóconą pozycję, unikaj przeszkód, takich jak mosty, drzewa, budynki itp. na drodze rozprzestrzeniania wiązki radarowej; w przypadku rzek, zbiorników itp.,powinien być zainstalowany w stabilnej pozycji na brzegu, a zakres zmian poziomu wody należy rozważyć, aby zapewnić, że nadal można skutecznie mierzyć, gdy poziom wody jest najniższy; podczas instalacji w otworze wodnym,zwrócić uwagę na wielkość przestrzeni i strukturę głowicy studni, aby zapewnić, że urządzenie może być zainstalowane normalnie i że transmisja sygnału nie ulega zakłóceniu;.
Określenie wysokości instalacji:Określ wysokość montażu radarowego miernika poziomu wody zgodnie z wymaganiami pomiarowymi i rzeczywistą sytuacją na miejscu.wymagane jest, aby antena znajdowała się w określonej odległości od powierzchni wody, aby uniknąć wpływu wahań powierzchni wody na pomiar, ale nie powinna być zbyt wysoka, aby uniknąć wpływu na dokładność pomiaru.
Metoda montażu: Miernik poziomu wody radarowy zazwyczaj stosuje instalację z uchwytem lub instalację na ścianie.zapewnić, że uchwyt jest solidny i stabilny oraz może wytrzymać ciężar urządzenia i wpływ środowiska zewnętrznego,; w przypadku montażu na ścianie należy wybrać odpowiednią ścianę, aby zapewnić, że ściana jest zdolna wytrzymać ciężar urządzenia i zamocować je zgodnie z instrukcją montażu.
Układanie kabli:W przypadku układania kabli należy unikać stymulowania, rozciągania lub zużycia przez siły zewnętrzne.i jednocześnie zwracać uwagę na wodoodporność i uziemienie kabli, aby zapobiec mokrości kabli i uszkodzeniu urządzenia lub zagrożeniu bezpieczeństwa.
Debugowanie urządzenia:Po zakończeniu instalacji należy poprawić funkcje radarowego miernika poziomu wody, w tym ustawić parametry pomiarowe, kalibrować punkt zerowy i zasięg,sprawdzanie siły i stabilności sygnału, itp., w celu zapewnienia prawidłowego działania urządzenia i dokładnego pomiaru poziomu wody.
Ultrasonic water level gauge:
Pozycja instalacji:Wybierz miejsce, w którym powierzchnia wody jest stosunkowo spokojna, bez oczywistych fal i zakłóceń przepływu wody, a jednocześnie unikaj instalacji w pobliżu wejścia wody,wylot wody lub miejsce, w którym powstaje duża liczba bąbelków, tak aby nie wpływać na rozprzestrzenianie się i odbicie fal ultradźwiękowych; wysokość instalacji powinna być określona w zależności od zakresu pomiarów i warunków na miejscu,o pojemności nieprzekraczającej 10 W, ale również zapewniając, aby odblaskowy sygnał mógł być nadal odbierany, gdy poziom wody jest najniższy.
kąt montażu:Przetwornik ultradźwiękowego miernika poziomu wody powinien być zainstalowany prostopadle do powierzchni wody, aby zapewnić możliwość emitowania i odbierania fal ultradźwiękowych pionowo,poprawa dokładności pomiarów; jeżeli położenie instalacji ma określony nachylenie, wyniki pomiarów należy odpowiednio skorygować.
Metoda stała:Ultrasonowy miernik poziomu wody może być zainstalowany w wybranej pozycji za pomocą mocowania uchwytów lub podłączenia flansek itp.,zapewnienie, aby instalacja była mocna i zapobieganie wstrząsaniu lub przemieszczaniu urządzenia podczas procesu pracy.
Proces wodoodporny:Należy przeprowadzić wodoodporną obróbkę interfejsów i połączeń kablowych urządzenia w celu zapobiegania przedostaniu się wilgoci do urządzenia i spowodowaniu uszkodzenia;dla pozycji instalacyjnych, które są długotrwałe w wilgotnym środowisku lub mogą być zalane wodą, należy podjąć dodatkowe środki wodoodporne, takie jak zastosowanie wodoodpornych osłon lub uszczelniaczy.
Kalibracja i debugowanie:Po zakończeniu instalacji ultradźwiękowy miernik poziomu wody musi zostać skalibrowany i naprawiony, w tym ustawić parametry pomiarowe, regulować zwiększenie i obszar niewidomy itp.dostosowanie się do różnych środowisk pomiarowych i wymagań; jednocześnie poprzez rzeczywiste pomiary i porównanie weryfikować dokładność pomiarów i stabilność urządzenia.

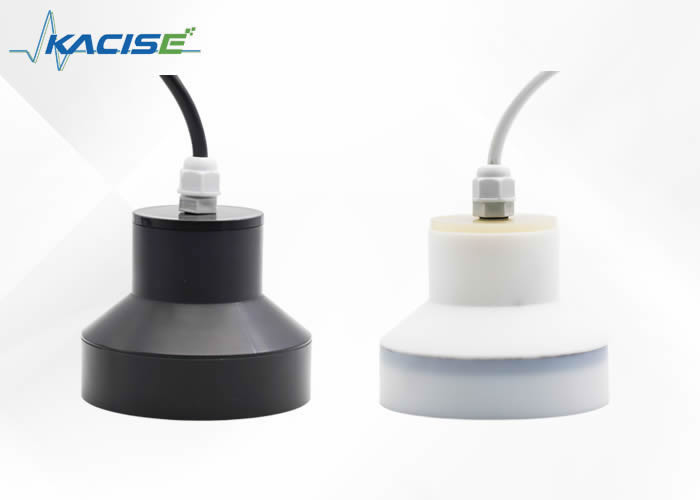

Seria ultradźwiękowych mierników poziomu wody

Tabela wyboru czujnika poziomu wody
Model produktu	zdjęcie	Parametry wydajności
KUS3000 M18		Zakres pomiaru: 1 m Wydajność: 4~20mA/NPN/PNP/RS485 Klasa ochrony: IP65 Napięcie zasilania: 13-30V Cechy: Dostosowanie wsparcia materiałowego Materiał: miedź niklowana Temperatura: -25~70°C Dokładność: 0,5%~1%
KUS3000 M30-Type1		Zakres pomiaru: 2 m Wydajność: 4~20mA/NPN/PNP/RS485 Klasa ochrony: IP65 Napięcie zasilania: 13-30V Cechy: Dostosowanie wsparcia materiałowego Materiał: miedź niklowana Temperatura: -25~70°C Dokładność: 0,5%~1%
KUS3000 M30-Type2		Zakres pomiaru: 4 m Wydajność: 4~20mA/NPN/PNP/RS485 Klasa ochrony: IP65 Napięcie zasilania: 13-30V Cechy: Dostosowanie wsparcia materiałowego Materiał: miedź niklowana Temperatura: -25~70°C Dokładność: 0,5%~1%
KUS3000 M30-Type3		Zakres: 6m/12m Wydajność: 4~20mA/NPN/PNP/RS485 Klasa ochrony: IP65 Napięcie zasilania: 13-30V Cechy: Dostosowanie wsparcia materiałowego Materiał: miedź niklowana Temperatura: -25~70°C Dokładność: 0,5%~1%
KUS550Wyposażenie)		Zakres pomiaru: 0,8 m~4 m Wydajność: 4~20mA/NPN/PNP/RS485/0-3V,0-5V Poziom ochrony: IP68 Napięcie zasilania: 3,3-30 V Charakterystyka: Odporność na kwas i zużycie glinu Materiał: PVDF Temperatura: -40~85°C Dokładność: 0,5%~1%

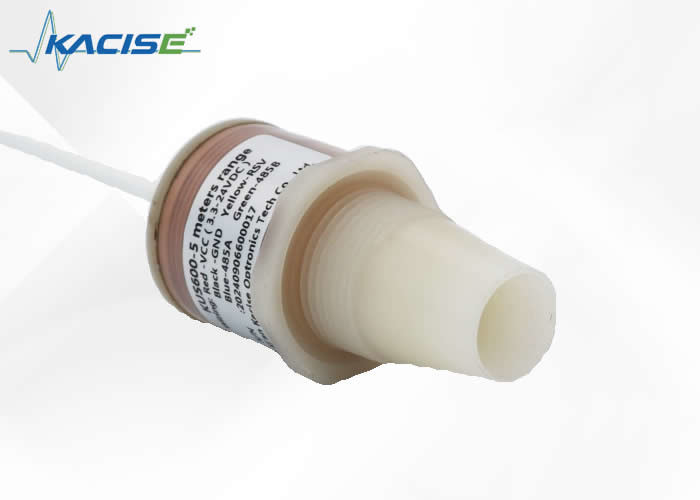

KUS600(Model wydajności wysokiego kosztu)		Odległość: 5 m Wydajność: 4~20mA/NPN/PNP/RS485/0-3V,0-5V Poziom ochrony: IP68 Napięcie zasilania: 3,3-24 V Charakterystyka: Odporność na kwas i zużycie glinu Materiał: PVDF Temperatura: -40~85°C Dokładność: 0,5%~1%
KUS630Duży zakres)		Zakres pomiaru: 6 m~30 m Wydajność: 4~20mA/NPN/PNP/RS485/0-3V,0-5V Poziom ochrony: IP68 Napięcie zasilania: 3,3-24V Charakterystyka: Odporność na kwas i zużycie glinu Materiał: PTFE/PVC Temperatura: -40~85°C Dokładność: 0,5%~1%
KUS640 (z wyświetlaczem)		Zakres: 30m (może być dostosowany do różnych zakresów) Wynik: 4~20mA/NPN/PNP/RS485/0-3V, 0-5V Klasa ochrony: Układ wyświetleniowy IP65, sonda IP68 Napięcie zasilania: 3,3-30 V Funkcje: Wyświetlacz można obracać Materiał: Głowa: metalowy aluminium, materiał sondy: PVDF/PTFE/PVC Temperatura: -40~85°C
KUS650 (Model bezprzewodowy)		Zakres: 30m (może być dostosowany do różnych zakresów) Wyjście: 4G/Lora/GPRS/NB Klasa ochrony: Układ wyświetleniowy IP65, sonda IP68 Napięcie zasilania: 3,6 V Funkcje: bezprzewodowe Materiał: Głowa: metalowy aluminium, materiał sondy: PVDF/PTFE/PVC Temperatura: -40~85°C Dokładność: 0,5%~1%

Seria radarów do pomiaru poziomu wody

Model produktu	zdjęcie	Parametry wydajności
KLD801		Środek pomiarowy: płynny, nieżrący Zakres pomiaru: 0,05 m ~ 10/20/30/60/100 m Połączenie procesowe: G11⁄2A / 11⁄2NPT nitka/flanszka ≥DN40 Temperatura procesu: -40 ~ 80°C Ciśnienie procesowe: -0,1 ~ 0,3 MPa Wielkość anteny: 32 mm antena soczewkowa Materiał anteny: PTFE Dokładność: ±2 mm Poziom ochrony: IP67 Częstotliwość środkowa: 80 GHz Źródło zasilania: dwa przewody /DC24V Czteryprzewodowe /DC12~24V System czterodrukowy /AC220V Skórka: Aluminium/plastik/ stal nierdzewna Wyjście sygnału: dwukierunkowy /4... 20mA/protokół HART System czterodrukowy: 4... 20mA/ RS485 Modbus
KLD802		Środek pomiarowy: ciecz nieżrąca, ciecz nieznacznie żrąca Zakres pomiarowy: 0,1 m~10/20/30/60/100 m Połączenie procesowe: flanszka ≥ DN80 Temperatura procesu: -40 ~ 110°C Ciśnienie procesowe: -0,1 ~ 1,6 MPa Wielkość anteny: 32 mm antena soczewkowa Materiał anteny: PTFE Dokładność: ±2 mm (zakres pomiaru poniżej 35 m) ± 5 mm (zakres pomiarowy 35-100 m) Poziom ochrony: IP67 Częstotliwość środkowa: 80 GHz Źródło zasilania: dwa przewody /DC24V Czteryprzewodowe /DC12~24V System czterodrukowy /AC220V Obudowa zewnętrzna: aluminium/ stal nierdzewna Wyjście sygnału: dwukierunkowy /4... 20mA/protokół HART Cztery przewody cztery... 20mA/RS485 Modbus
KLD803		Środek pomiarowy: silny żrący płyn, para, pianka Zakres pomiarowy: 0,1 m ~ 10/20/30/60/100 m Połączenie procesowe: flanszka ≥ DN50 Temperatura procesu: -40 ~ 130°C Ciśnienie procesowe: -0,1 ~ 2,5 MPa Wielkość anteny: antena soczewki 34 mm (w zależności od wielkości kołnierza) Materiał anteny: PTFE Dokładność: ±2 mm (zakres pomiaru poniżej 35 m) ± 5 mm (zakres pomiarowy 35-100 m) Poziom ochrony: IP67 Częstotliwość środkowa: 80 GHz Źródło zasilania: dwa przewody /DC24V Czteryprzewodowe /DC12~24V System czterodrukowy /AC220V Obudowa zewnętrzna: aluminium/ stal nierdzewna Wyjście sygnału: dwukierunkowy /4... 20mA/protokół HART Cztery przewody cztery... 20mA/RS485 Modbus
KLD804		Środek pomiarowy: silny żrący płyn, para, pianka Zakres pomiarowy: 0,1 m~10/20/30/60/100 m Połączenie procesowe: flanszka ≥ DN50 Temperatura procesu: -40 ~ 130°C Ciśnienie procesowe: -0,1 ~ 1,0 MPa Wielkość anteny: 76 mm Materiał anteny: PTFE Dokładność: ±2 mm Poziom ochrony: IP67 Częstotliwość środkowa: 80 GHz Źródło zasilania: dwa przewody /DC24V Czteryprzewodowe /DC12~24V System czterodrukowy /AC220V Skórka: Aluminium/plastik/ stal nierdzewna Wyjście sygnału: dwukierunkowy /4... 20mA/protokół HART Cztery przewody cztery... 20mA/RS485 Modbus
KLD805		Środek pomiarowy: silny żrący płyn, para, pianka, wysoka temperatura i wysokie ciśnienie Zakres pomiarowy: 0,1 m~10/20/30/60/100 m Połączenie procesowe: flanszka ≥ DN80 Temperatura procesu: -40 ~ 200°C Ciśnienie procesowe: -0,1 ~ 2,5 MPa Wielkość anteny: 76 mm antena soczewkowa (przystosowana według francuskiego rozmiaru) Materiał anteny: PTFE/ wbudowana wypełnienie Dokładność: ±2 mm Poziom ochrony: IP67 Częstotliwość środkowa: 80 GHz Źródło zasilania: dwa przewody /DC24V Cztery przewody /DC12~24V cztery przewody /AC220V Skórka: Aluminium/plastik/ stal nierdzewna Wyjście sygnału: dwukierunkowy /4... 20mA/protokół HART Cztery przewody cztery... 20mA/RS485 Modbus
KLD806		Środki pomiarowe: ciała stałe, pojemniki magazynowe, pojemniki procesowe lub sytuacje silnego pyłu Zakres pomiaru: 0,3 m~10/20/30/60/100 m Połączenie procesowe: flanszka ≥ DN100 Temperatura procesu: -40 ~ 110°C Ciśnienie procesowe: -0,1 ~ 0,3 MPa Wielkość anteny: 76 mm antena soczewki + uniwersalne oczyszczanie (lub bez oczyszczania) Materiał anteny: PTFE Dokładność: ±5 mm Poziom ochrony: IP67 Częstotliwość środkowa: 80 GHz Źródło zasilania: dwa przewody /DC24V Cztery przewody /DC12~24V cztery przewody /AC220V Skórka: Aluminium/plastik/ stal nierdzewna Wyjście sygnału: dwukierunkowy /4... 20mA/protokół HART Cztery przewody cztery... 20mA/RS485 Modbus
KWL801		Środek pomiarowy: woda Zakres pomiarowy: 0,1 m~65 m Sposób montażu: uchwyt lub nić Zasilanie: 9~36VDC Wyjście: RS485 Wielkość anteny: antena soczewki 42 mm Materiał anteny: tworzywo sztuczne Materiał obudowy: tworzywo sztuczne Dokładność: ± 2 mm

Poziom wody pojemności

Model produktu	zdjęcie	Parametry wydajności
KSLV605		Zakres wykrywania: 0,1 - 3 m Dokładność: 0,5%~1% Odporność na temperaturę: -50~250°C Temperatura otoczenia: -40~85°C Temperatura przechowywania: -55°C~+125°C Zakres ciśnienia: -0,1MPa~32MPa Sygnał wyjściowy: 4 ~ 20mA / komunikacja RS485 Napięcie zasilania: 5~36V DC Materiał miernika poziomu płynu: stal nierdzewna 304/316, 1Gr18Ni19Ti lub PTFE Klasa odporności na wybuchy: ExibIICT6 Poziom ochrony: IP67
KSLV605z wyświetlaczem)		Zakres wykrywania: 0,1 - 3 m Dokładność: 0,5%~1% Odporność na temperaturę: -50~250°C Temperatura otoczenia: -40~85°C Temperatura przechowywania: -55°C~+125°C Zakres ciśnienia: -0,1MPa~32MPa Sygnał wyjściowy: 4 ~ 20mA / komunikacja RS485 Napięcie zasilania: 5~36V DC Materiał miernika poziomu płynu: stal nierdzewna 304/316, 1Gr18Ni19Ti lub PTFE Klasa odporności na wybuchy: ExibIICT6 Poziom ochrony: IP67
KSLV605Bezprzewodowe)		Zakres wykrywania: 0,1 - 3 m Dokładność: 0,5%~1% Odporność na temperaturę: -50~250°C Temperatura otoczenia: -40~85°C Temperatura przechowywania: -55°C~+125°C Zakres ciśnienia: -0,1MPa~32MPa sygnał wyjściowy: typ wyjściowy bezprzewodowy, odległość łączności pomiaru poziomu płynu mniejsza niż 200 metrów Napięcie zasilania: 3,3-36V (opcjonalnie z baterią) Materiał miernika poziomu płynu: stal nierdzewna 304/316, 1Gr18Ni19Ti lub PTFE Klasa odporności na wybuchy: ExibIICT6 Poziom ochrony: IP67
