KDF1300 Ultrasonic Doppler Flowmeter

1.Wprowadzenie

Ultrasonic Doppler flowmeter działa przy użyciu efektu Doppler. sonda emituje wiązkę fal ultradźwiękowych pod kątem w górę.które mogą zawierać zanieczyszczenia, takie jak bąbelki lub cząstki (założone, że poruszają się z taką samą prędkością jak płyn)Gdy fale ultradźwiękowe uderzają w te zanieczyszczenia, odblaskowane fale ulegają przesunięciu częstotliwości Dopplera (Δf).Pomiar przesunięcia częstotliwości Dopplera, można określić prędkość przepływu płynu.

2.Specyfikacje techniczne

3.Rozmiary

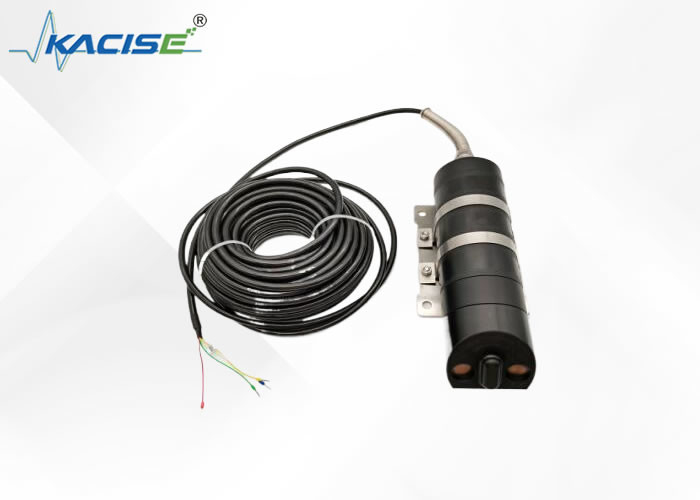

3.1 Obraz produktu

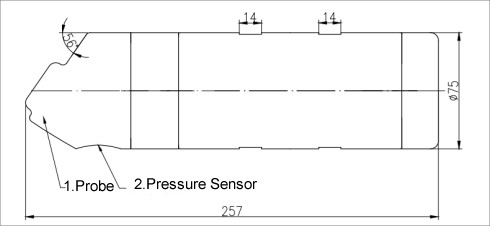

3.2 Wymiary konstrukcyjne

4Wniosek

Ultrasonic Doppler flowmeter to urządzenie mierzące przepływ wody w rurociągach, kanałach lub rzekach.

• Monitorowanie katastrof powodziowych
• Wypływ ścieków
• Naturalne rzeki
• Woda komunalna i kanalizacja
• Monitoring strat wody/infiltracji
• Monitorowanie procesu nawadniania
• Badania nad ujściem rzeki i pływami
• Rybołówstwo/ochrona wód
• Badania nad erozją nadbrzeżną
• Monitorowanie procesów kulwertowych
• Monitorowanie ścieków drogowych
• Badania procesów kanałowych
• Monitorowanie procesów w rzece

5.przewody

Przewód zasilania:

Czerwony przewód podłączony do pozytywnego bieguna zasilania (12V+ lub 24V+);

Zielony przewód podłączony do bieguna ujemnego zasilania (12V- lub 24V-);

Drut sygnałowy:

biały przewód podłączony do RS485A (T/R+);

Żółty przewód podłączony do RS485B (T/R-);

Przejrzysty kanał powietrza:

※Należy utrzymywać je w miejscu wolnym od atmosfery i zwracać uwagę na ochronę podczas montażu, zwłaszcza w przypadku przechodzenia przez rurę przedrukowania, należy przed przedrukowaniem zabezpieczyć ją taśmą taśmową, aby uniknąć wniknięcia wody.może powodować błędy głębokości wody i inne zjawiska.

Przejrzysty kanał powietrza nie może być złożony, a kąt zginania nie może być < 90° podczas przędzenia rury.
