Place of Origin:
China
Nazwa handlowa:
Kacise
Model Number:
KUFS2000C
Wideo
Seria KUF2000 z zaciskiem na przepływomierzu ultradźwiękowym
Wstęp

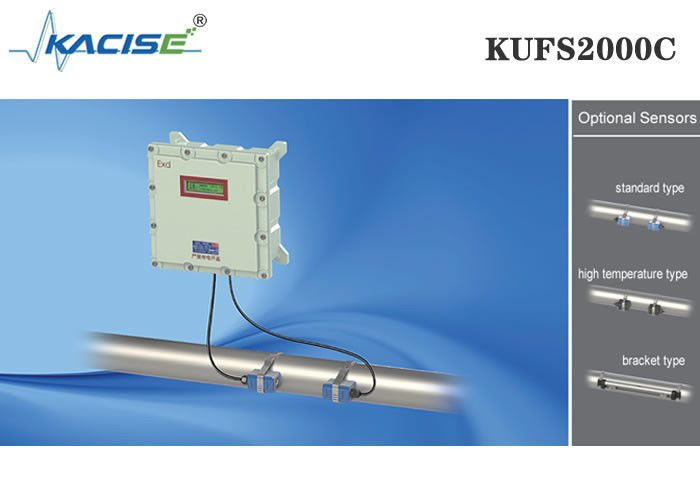

Zacisk na przepływomierz ultradźwiękowy serii KUF2000 składa się z miernika i czujnika z zaciskiem.
Zacisk na przepływomierzu ultradźwiękowym jest łatwy w montażu, nie ma potrzeby odcinania rury i wody, nie ma strat ciśnienia. Obsługuje długoterminowe pomiary online. Czujnik zamocowany na rurze umożliwia pomiar szerokiego zakresu przepływu cieczy.
Przepływomierz KUFS2000C posiada izolowaną konstrukcję przeciwwybuchową, klasa DΙΙBT5

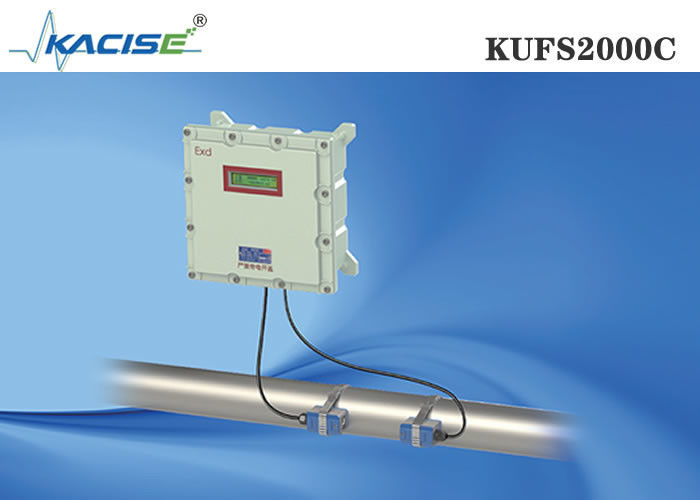

Czujniki obejmowe montowane są na rurze. Po sklejeniu i uszczelnieniu gatunek będzie stanowił iskrobezpieczną eksplozję.
Nadaje się do rur o średnicach od DN32mm do DN6000mm.
Stan pracy
| Jednostka główna | Transduktor | |
| Ochrona | IP65 | IP68 |
| Wilgotność | ≤85% wilgotności względnej | |
| Temperatura | -20 ~ 60 ℃ | -30 ~ 160 ℃ |
Podstawowe parametry
| Dokładność | ≤1% |
| Zakres prędkości | 0 ~ ± 10 m/s, pomiar dwukierunkowy |
| Rozmiar rury | DN32 ~ DN6000 |
| Temperatura | - 30 ~ 160 ℃ |
| Rodzaj cieczy | Pojedyncza ciecz może przenosić falę dźwiękową. takie jak woda, woda morska, ścieki, olej, chemikalia, alkohol itp |
| Materiał rury | Stal, stal nierdzewna, żeliwo, miedź, PCV, aluminium, stal szklana itp. Dozwolona jest wykładzina |
| Wyjście sygnału | Jednokierunkowe wyjście 4-20 mA (impedancja 0 ~ 1 K, dokładność 0,1%) |
| Wejście sygnału | 3-drożne wejście 4-20 mA, pomiar ciepła można uzyskać poprzez podłączenie platynowego rezystora PT100. |
| Interfejs | RS485, obsługa MODBUS |
| Przechowywanie danych | Karta SD regularnie przechowuje wstępnie ustawione wyniki (opcjonalnie) |
| Zasilanie | DC8~36V lub AC85~264V |

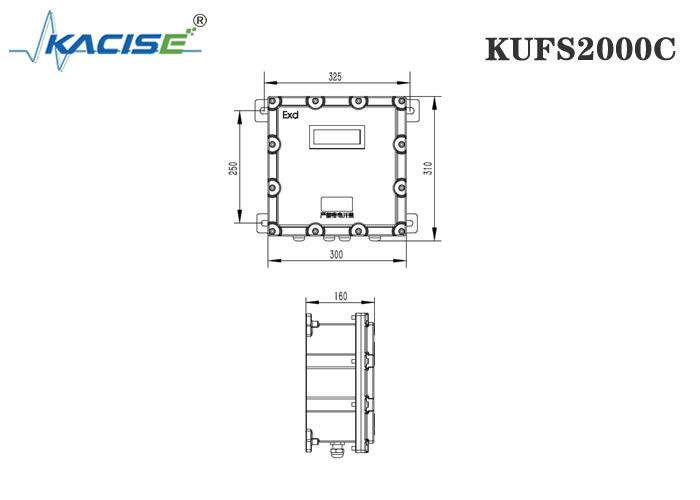

Wymiar
Jednostka: mm
Wymiary otwarcia: 154*77mm

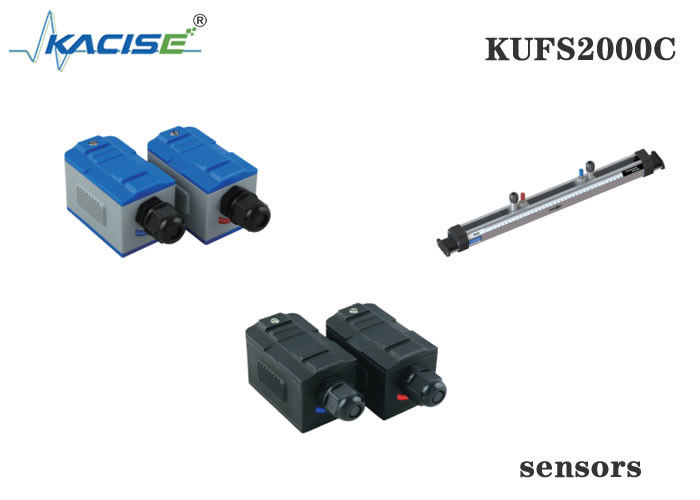

Standardowy czujnik zaciskowy
| Typ | Model | Zakres pomiarowy | Temperatura | Wymiar |
| Mały rozmiar | TS-2 | DN32 ~ DN100 | - 30 ~ 90 ℃ | 45×25×28mm |
| Średni rozmiar | TM-1 | DN50 ~ DN700 | - 30 ~ 90 ℃ | 64×39×44mm |
| Duży rozmiar | TL-1 | DN300 ~ DN6000 | - 30 ~ 90 ℃ | 97 × 54 × 53 mm |
Czujnik wysokiej temperatury z zaciskiem
| Typ | Model | Zakres pomiarowy | Temperatura | Wymiar |
| Mały rozmiar | TS-2-HT | DN32 ~ DN100 | - 30 ~ 160 ℃ | 45×25×28mm |
| Średni rozmiar | TM-1-HT | DN50 ~ DN700 | - 30 ~ 160 ℃ | 64×39×44mm |
| Duży rozmiar | TL-1-HT | DN300 ~ DN6000 | - 30 ~ 160 ℃ | 97 × 54 × 53 mm |
Uchwyt montażowy Zacisk na czujniku
| Typ | Model | Zakres pomiarowy | Temperatura | Wymiar |
| Standardowy czujnik małego rozmiaru | HS | DN32 ~ DN100 | - 40 ~ 90 ℃ | 318×59×85 mm |
| Standardowy czujnik średniej wielkości | HM | DN50 ~ DN300 | - 40 ~ 90 ℃ | 568×59×85 mm |
| Rozszerzony (tylko wspornik) | EB-1 | >DN300 | - 40 ~ 90 ℃ | 88×59×49mm |
| Wysoka temperatura Mały rozmiar czujnika | HS-HT | DN32 ~ DN100 | - 40 ~ 160 ℃ | 318×59×145 mm |
| Wysoka temperatura Czujnik średniej wielkości | HM-HT | DN50 ~ DN300 | - 40 ~ 160 ℃ | 568×59×145mm |
| Rozszerzony (tylko wspornik) | EB-1-HT | >DN300 | - 40 ~ 160 ℃ | 88×59×49mm |
Informacje o zamawianiu
