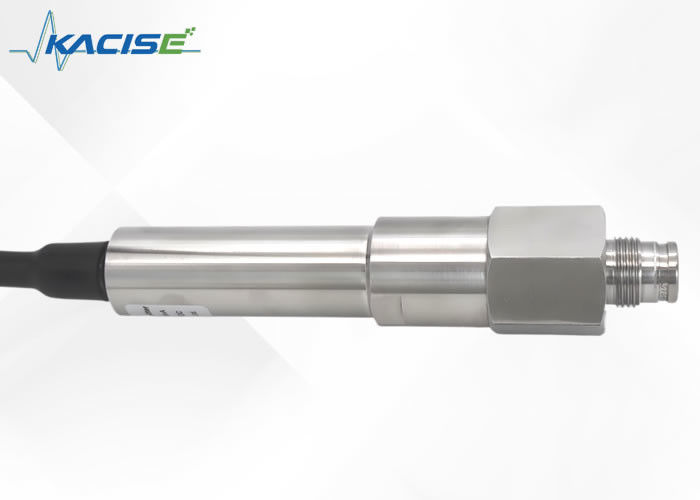

Czujnik ciśnienia błony otworu z sygnałem wyjściowym ADC 4~20m i zakresem pomiaru 0~30...160MPa dla zastosowań odpornych na wybuch

Wysokociśnieniowy przetwornik ciśnienia tensometrycznego to kolejny wynik wprowadzenia i trawienia przez naszą firmę technologii produktów zagranicznych. Jego zakres pomiarowy może osiągnąć 160Mpa i charakteryzuje się wysoką reakcją, wysoką precyzją, solidną konstrukcją, odpornością na korozję, odpornością na wibracje, wysoką wydajnością i wysokimi kosztami.

Produkt jest szeroko stosowany w przemyśle naftowym, szczególnie do pomiarów wysokiego ciśnienia w importowanych pompach błotnych, samochodach do szczelinowania, cementowniach itp. i jest preferowanym przetwornikiem zastępującym produkty importowane.

Ten typ przeciwwybuchowy spełnia wymagania norm GB3836.1-2010 i GB3836.4-2010 oraz uzyskał certyfikat przeciwwybuchowy.

Produkt przeciwwybuchowy nadaje się do zastosowań, w których mogą pojawić się gazy wybuchowe. Odpowiednie obszary przeciwwybuchowe to Strefa 1 i Strefa 2, a typowym gazem reprezentatywnym jest propan.

Sprawdź, czy przyrząd nie uległ uszkodzeniu w transporcie. Jeżeli widoczne są widoczne uszkodzenia, prosimy o kontakt.

Nie usuwać opakowania przed montażem.

• Temperatura przechowywania: -40~+70°C
• Wilgotność przechowywania: 45% ~ 75% wilgotności względnej (bez kondensacji)

Element wrażliwy na nacisk zastosowany w tym produkcie przenosi ciśnienie przez membranę czułą na nacisk. Każde dotknięcie spowoduje uszkodzenie nadajnika.

• ▶ Nie dotykaj w żaden sposób wnętrza interfejsu ciśnieniowego.

• Sprawdź, czy nadajnik wygląda dobrze;
• Powierzchnia uszczelniająca interfejsu ciśnieniowego przetwornika jest czysta i nieuszkodzona;
• Rozważ przydatność mierzonego medium;
• Temperatura otoczenia i temperatura medium muszą mieścić się w specyfikacjach technicznych produktu;
• Jest wystarczająco dużo miejsca na bezpieczną instalację elektryczną.

Głębokość gwintu wewnętrznego instalacji przetwornika musi być większa niż długość gwintu.

Wtyczka pasująca do produktu jest wodoodporną wtyczką. Aby zapewnić poziom ochrony produktu, należy pamiętać o zablokowaniu złącza podczas podłączania elektrycznego.

Zasilanie: Szczegóły znajdują się na etykiecie produktu (zasilanie musi spełniać wymagania odpowiednich norm, a system zasilania powinien być niezawodny.) Przetwornik iskrobezpieczny w wykonaniu przeciwwybuchowym zasilany jest przez barierę ochronną.

Wymagania dotyczące połączenia elektrycznego: Wybierz kabel o średnicy odpowiadającej dławikowi kabla wtyczki, a dławik kablowy i wtyczka muszą być nienaruszone.

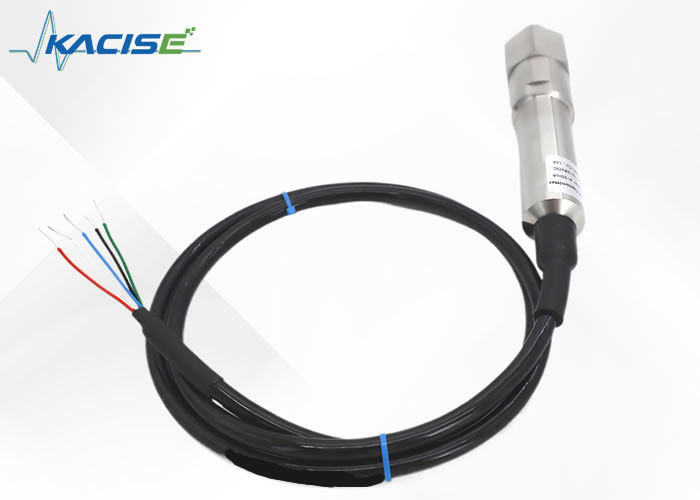

Wymagania dotyczące połączenia elektrycznego: Patrz etykieta produktu, aby zapoznać się z definicją okablowania

• Czarny: Zasilanie V﹢
• Czerwony: Wyjście sygnału OUT (układ dwuprzewodowy)

Przetwornik jest używany w miejscach niebezpiecznych, takich jak toksyczne, szkodliwe, wysoka temperatura i wysokie ciśnienie.

• ▶ Należy przestrzegać odpowiednich specyfikacji eksploatacyjnych.
• ▶ Nosić niezbędny sprzęt ochronny.

Przetwornik ciśnienia należy rozhermetyzować i wyłączyć, odłączyć połączenie elektryczne i zdemontować go za pomocą klucza.

Nadajnik nie wymaga konserwacji podczas normalnego użytkowania i jest konserwowany wyłącznie przez producenta.

W przypadku stosowania przetworników w wykonaniu przeciwwybuchowym niewłaściwa obsługa spowoduje utratę właściwości przeciwwybuchowych.

• ▶ Iskrobezpieczne produkty przeciwwybuchowe nie mogą zastępować elementów lub konstrukcji obwodów, aby uniknąć wpływu na działanie przeciwwybuchowe produktu.

Użycie niewłaściwego środka czyszczącego spowoduje uszkodzenie etykiety produktu

• ▶ Nie stosować drażniących środków czyszczących.
• ▶ Nie używać szkodliwych lub ostrych przyborów do czyszczenia.
• ▶ Nie używać szorstkich szmat ani gąbek.

Do czyszczenia produktu używaj czystej wody i tradycyjnych środków czyszczących. Przed czyszczeniem należy rozhermetyzować przetwornik ciśnienia i wyłączyć go. Przetrzyj powierzchnię nadajnika miękką, wilgotną szmatką.

Pozostałości mediów mogą spowodować obrażenia ciała, szkody materialne i szkody dla środowiska

Media pozostałe na zdemontowanym przetworniku ciśnienia mogą spowodować szkody dla personelu, środowiska i sprzętu.

• ▶ Z substancjami niebezpiecznymi, łącznie z danymi dotyczącymi bezpieczeństwa materiałowego odpowiednich mediów.

Podczas transportu przetwornika ciśnienia należy zwrócić uwagę na następujące punkty:

Wszystkie dostarczone instrumenty nie mogą zawierać żadnych substancji niebezpiecznych (takich jak kwasy, zasady, roztwory itp.) i muszą zostać wyczyszczone przed zwrotem. W przypadku zwrotu urządzenia do naprawy należy użyć oryginalnego opakowania lub odpowiedniego opakowania transportowego.

Niewłaściwe obchodzenie się z produktem może spowodować szkody dla środowiska.

Elementy nadajnika i materiały opakowaniowe należy utylizować w sposób przyjazny dla środowiska i zgodnie z krajowymi przepisami dotyczącymi utylizacji odpadów.

W przypadku jakiejkolwiek usterki przetwornika należy najpierw sprawdzić, czy przetwornik jest prawidłowo zamontowany od strony przyłącza ciśnieniowego i przyłącza elektrycznego.

Typowe usterki i rozwiązania są następujące:
