30~160MPa Stal nierdzewna 304 Ośmiorzędny nadajnik ciśnienia oleju Zakres temperatury -30~70°C

KPS210 czujniki ciśnienia Hammer Union

1.Wprowadzenie

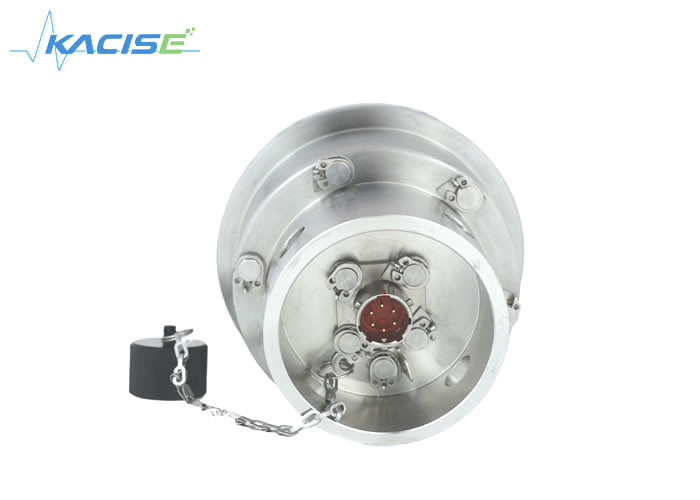

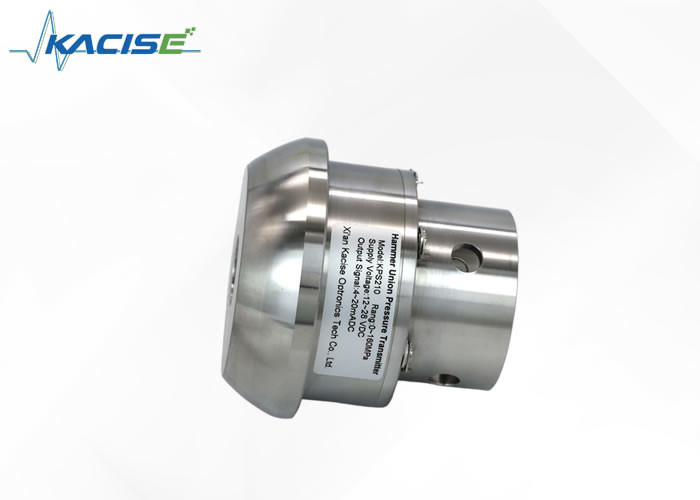

Przekaźnik wysokiego ciśnienia miernika naprężenia KPS210 to nowy produkt, który integruje zaawansowaną zagraniczną technologię i krajową technologię produkcji czujników.To kolejna krystalizacja wprowadzenia naszej firmy i trawienia technologii zagranicznych produktów. Czujnik przyjmuje importowany, wysokiej precyzji, duży miernik naprężenia oporu i krajową unikalną technologię diafragmy. Jego zakres pomiarowy może osiągnąć 160Mpa,i ma charakterystykę wysokiej odpowiedzi, wysoka precyzja, silna struktura, odporność na korozję, odporność na drgania, wysoka wydajność i wysokie koszty.

Produkt jest szeroko stosowany w sprzęcie wiertniczym w przemyśle naftowym, zwłaszcza do pomiaru wysokiego ciśnienia importowanych pojazdów szczelinowych i pojazdów cementujących.Jest to preferowany nadajnik, który zastępuje importowane produkty.

Ten wybuchoodporny typ spełnia wymagania norm GB3836.1-2010 i GB3836.4-2010 i uzyskał certyfikat wybuchoodporny.

Produkt odporny na wybuchy jest odpowiedni w sytuacjach, w których mogą pojawić się gazy wybuchowe.

2Wymiar

3Parametry techniczne

4Transport, pakowanie i przechowywanie

4.1 Transport

Sprawdź, czy przyrząd został uszkodzony podczas transportu.

4.2 Opakowanie i przechowywanie

Nie usuwać opakowania przed instalacją.

4.3 Dopuszczalne warunki przechowywania:

Temperatura przechowywania: -40~+70 °C

Wilgotność magazynowa: 45% ~ 75% wilgotności względnej (bez kondensacji)

5. Instalacja

Element czuły na ciśnienie wykorzystywany w tym produkcie przesyła ciśnienie przez diafragmę czułą na ciśnienie.

▶ W żadnym wypadku nie dotykaj wewnętrznej części urządzenia.

5.1 Przygotowanie do instalacji

Sprawdź, czy nadajnik ma dobry wygląd;

powierzchnia uszczelniająca interfejsu ciśnienia nadajnika jest czysta i nienaruszona;

rozważyć stosowalność środka pomiarowego;

Temperatura otoczenia i średnia temperatura muszą być zgodne ze specyfikacjami technicznymi produktu;

Jest wystarczająco dużo miejsca na bezpieczne instalacje elektryczne.

5.2 Metoda montażu i uszczelniania nadajnika: Unia 2#1502

5.3 Układ elektryczny nadajnika

Aby zapewnić poziom ochrony produktu, pamiętaj o zablokowaniu złącza podczas podłączenia.

Zasilanie: szczegółowe informacje znajdują się na etykiecie produktu (zasilanie musi spełniać wymagania odpowiednich norm, a system zasilania powinien być niezawodny.) Przekaźnik odporny na wybuch jest zasilany barierą bezpieczeństwa.

Wymagania dotyczące podłączenia elektrycznego: Wybierz kabel o średnicy pasującej do przewodu kablowego z wtyczką, a przewód kablowy i wtyczka muszą być nienaruszone.

Wymogi dotyczące połączeń elektrycznych: w odniesieniu do definicji okablowania patrz etykietę produktu.

Definicja znaku produktu:

A (czerwony): zasilanie V+

B (czarny): sygnał wyjściowy OUT (system dwuprzewodowy)

C: pusty

D: pusty

E (żółty): reset + (kalibracja)

F (biały): reset - (kalibracja)

5.4 Przetwarzacz bezpieczeństwa wewnętrznego dla środowiska gazowego wybuchowego

W przypadku gdy w środowiskach gazowych wybuchowych do połączenia elektrycznego stosowane są bezpieczne z natury nadajniki przeciwwybuchowe,powinny być połączone z barierami bezpieczeństwa w celu utworzenia bezpiecznego systemu przeciwwybuchowego. bariera bezpieczeństwa i zasilanie są umieszczone w bezpiecznym obszarze, a wewnętrznie bezpieczny nadajnik jest umieszczony w niebezpiecznym obszarze.

5.5 Przetwarzacz bezpieczeństwa wewnętrznego w środowisku gazowym wybuchowym

W przypadku gdy w środowiskach gazowych wybuchowych do połączenia elektrycznego stosowane są bezpieczne z natury nadajniki przeciwwybuchowe,powinny być połączone z barierami bezpieczeństwa w celu utworzenia bezpiecznego systemu przeciwwybuchowego. bariery bezpieczeństwa i zasilanie powinny być umieszczone w bezpiecznym obszarze, a bezpieczne nadajniki w niebezpiecznym obszarze.

Dwuprzewodowy system wyjściowy 4~20mADC o bezpiecznym charakterze wewnętrznym jest przedstawiony w następujący sposób:

Maksymalna dopuszczalna rozproszona pojemność Cc=Co-Ci, maksymalna dopuszczalna rozproszona indukcyjność Lc=Lo-Li kabla połączenia systemu między nadajnikiem a barierą bezpieczeństwa.

maksymalna dopuszczalna rozproszona pojemność Cc=Co-Ci,

Maksymalna dopuszczalna rozproszona indukcyjność Lc=Lo-Li.

Co≥Ci+Cc Lo≥Li+Lc

Uo≤i Uo≤i Po≤pi

Użytkownik może swobodnie wybrać barierę bezpieczeństwa, pod warunkiem że parametry spełniają powyższe wymagania i posiadają certyfikat odporności na wybuch.Instalacja i użytkowanie bariery bezpieczeństwa należy wykonywać zgodnie z instrukcją obsługi bariery bezpieczeństwa..

6Wsparcie i usługi:

Nasz precyzyjny czujnik ciśnienia jest dostarczany z kompleksowym wsparciem technicznym i usługami, aby zapewnić najlepsze doświadczenie z naszym produktem.Nasze usługi wsparcia obejmują instrukcje instalacjiNaszym celem jest zapewnienie Państwu maksymalnego korzystania z naszego produktu Precision Pressure Sensor i osiągnięcia pożądanych wyników.

7Opakowanie i wysyłka:

Opakowanie produktu:

• 1 Precyzyjny czujnik ciśnienia
• Podręcznik
• Oświetlenie ochronne z pianki

Wysyłka:

• Przesyłane za pomocą standardowego transportu lądowego
• Oczekiwany czas dostawy: 5-7 dni roboczych
• Informacje o śledzeniu zostaną przekazane za pośrednictwem poczty elektronicznej
