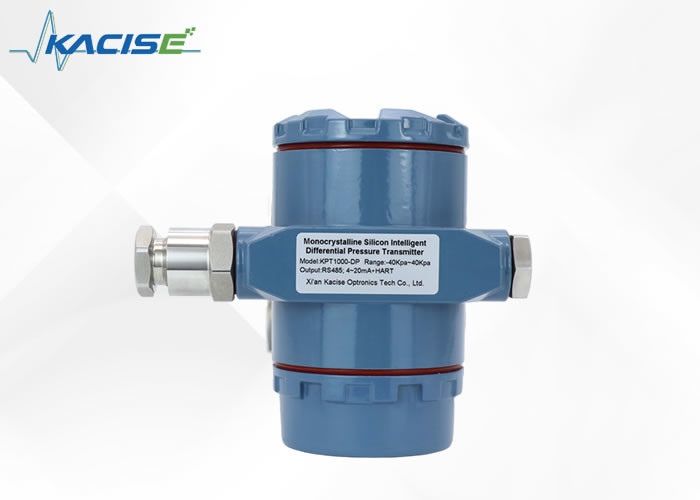

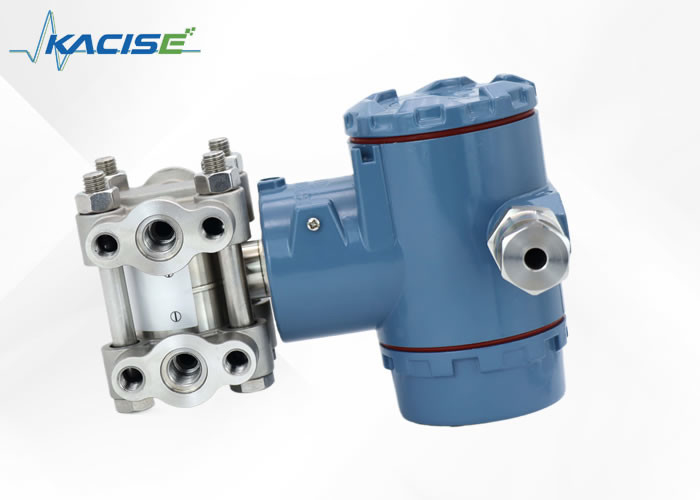

KPT1000-DPMonokrystalowy inteligentny różnik krzemu
Przekaźnik ciśnienia
1.Wprowadzenie
Jednokrystałowy syliciowy różnicowy nadajnik ciśnienia KPT1000-DP wykorzystuje pojedynczy kryształowy syliciowy układ czujnika wykonany z zaawansowanej niemieckiej technologii MEMS, strukturę podwójnej przepony,i doskonałą technologię produkcji, aby osiągnąć wysoką precyzję i bardzo wysoką stabilność produktuWbudowany inteligentny moduł przetwarzania sygnału zapewnia doskonałe połączenie kompensacji ciśnienia i temperatury.zapewniając niezawodną dokładność pomiarów i doskonałą długoterminową stabilność w szerokim zakresie zmienności ciśnienia statycznego i temperatury.
Jednokrystałowy czujnik ciśnienia różniczkowego z krzemu KPT1000-DP może być stosowany do pomiaru poziomu płynu, gęstości i ciśnienia płynu, gazu lub pary,i przekształcić go w sygnał wyjściowy prądu stałego 4-20mA (nakładająca się komunikacja HART);
Konfiguracja funkcji ustawiania parametrów zdalnych i lokalnych realizowana jest za pośrednictwem przycisków komunikacji i panelu Hart lub RS485.
2.Wyznaczenia
- Wysoki poziom precyzji: niemiecki wysokiej precyzji układ czujnikowy z pojedynczego kryształu krzemu, dokładność ≤ ± 0,05%.
- Silna odporność na obciążenie: podwójna konstrukcja membrany zabezpieczającej przed obciążeniem, pojedyncze nadciśnienie może osiągnąć 42MPa.
- Doskonała zdolność adaptacyjna do środowiska: inteligentna kompensacja ciśnienia statycznego i kompensacja temperatury eliminują wpływ temperatury, ciśnienia statycznego i przeciążenia na nadajnik,i zminimalizować ogólny błąd testu na miejscu.
- Doskonała stabilność długoterminowa: stabilność może być utrzymywana na poziomie 0,1 FS%/3 lat.
- Elastyczna funkcja debugowania zdalnej pomocy: konfiguracja funkcji ustawiania parametrów zdalnych i lokalnych realizowana jest za pomocą przycisków komunikacji i panelu Hart lub RS485.
3.Wnioski
- Petroleum/Chemical/Fossil: w połączeniu z urządzeniami tłoczącymi zapewnia dokładne pomiary przepływu rurociągu i ciśnienia zbiornika oraz poziomu płynu.
- Elektryczność/gaz miejski: Miejsca wymagające wysokiej stabilności i wysokiej precyzji pomiaru ciśnienia, przepływu i poziomu płynu.
- Celuloza/produkcja papieru: Używane do pomiaru ciśnienia pieca, ciśnienia ujemnego i innych miejsc wymagających wysokiej stabilności i wysokiej precyzji pomiaru.
- Stal/Metali innych niż żelaza/Ceramika: Używane do pomiaru ciśnienia, przepływu i poziomu płynu w miejscach wymagających odporności chemicznej i odporności na korozję.
- Sprzęt mechaniczny/budowa statków: stosowany w miejscach wymagających stabilnego pomiaru pod ścisłą kontrolą ciśnienia, przepływu, poziomu płynu i innych wskaźników.
4Parametry techniczne
| Model |
Wysokiej precyzji nadajnik ciśnienia różnicowego KPT1000-DP |
| Środek pomiarowy |
Mierzy ciśnienie płynu, gazu lub pary |
| Rodzaj pomiaru |
Pomiar ciśnienia różnicowego, pomiar ciśnienia bezwzględnego |
| sygnał wyjściowy |
4~20mA+protokołu HART sygnał cyfrowy
Sygnał portu seryjnego RS485
|
| Zakres pomiarów |
Kod zasięgu |
0B |
0C |
0E |
0F |
0G |
| Zakres |
(0~0,6) KPa~6KPa |
(0~2) KPa~40 KPa |
(0 ~ 2,5) KPa ~ 250 KPa |
(0~10) KPa~1MPa |
(0~30) KPa~3MPa |
| Zalecane współczynniki kompresji |
10:1 |
20:1 |
100:1 |
100:1 |
100:1 |
| Dokładność odniesienia |
± 0,05% |
Jeżeli TD>10 (TD=maksymalny zakres/zakres regulacji), wtedy: |
± 0,005*TD) % |
Jeżeli zakres wynosi 0B mnożenie, TD>6, wtedy: |
/ |
| ± 0,075% |
± 0,0075*TD) % |
± 0,125*TD) % |
| ± 0,1% |
± 0,01*TD) % |
± 0,166*TD) % |
| Wpływ temperatury otoczenia |
Całkowity wpływ w temperaturze (-25~+65) °C wynosi:
±(0,15*TD+0,05) %*Długość
Całkowity wpływ w temperaturze (-40~-25) °C i (+65~+85) °C wynosi:
±(0,2*TD+0,05) %*Długość
|
| Wpływ nadciśnienia |
± 0,1%*Przeciąg |
| Efekt ciśnienia statycznego |
± ((0,05%URL+0,075%Span)/10MPa |
| Stabilność długoterminowa |
±0,15%URL/10 lat |
| Wpływ zasilania |
± 0,001%/10V ((12~36) VDC, nieistotne |
| Granica zasięgu |
W celu optymalizacji charakterystyki wydajności zaleca się wybór kodu zakresu o najniższym możliwym stosunku zakresu. |
| Ustawienie na zero |
Zakres kalibracji ≥ Minimalny zakres |
| Wpływ pozycji instalacji |
Zmiana pozycji montażu równoległej do powierzchni przewodu nie spowoduje wpływu punktu zerowego.można go wyeliminować kalibracjąNie ma wpływu na zasięg |
| Prąd alarmowy |
W trybie offline |
30,6 mA |
| W Internecie |
21 mA |
| Odporność izolacyjna |
100 MΩ lub więcej do Ziemi (500 V prądu stałego) |
| Wytrzymałość izolacji |
Do uziemienia AC 500V 50/60Hz, 1 minuta |
| Czas reakcji |
Stała tłumienia komponentu wzmacniacza wynosi 0,1 S, a stała czasu czujnika wynosi: (0,1 ~ 1,6) S, w zależności od zakresie i stosunku zakresu.Wpływ na wyjście nieliniowe (takie jak funkcja pierwiastka kwadratowego) zależy od tej funkcji i może być odpowiednio obliczony. |
| Temperatura otoczenia |
-40~+85°C W przypadku wyświetlacza: -20~+65°C |
| Temperatura przechowywania |
-40~+125°C |
| temperatura przechowywania |
-40~+85°C W przypadku wyświetlacza: -20~+65°C |
| Ciśnienie robocze (olej krzemowy) |
16MPa 25MPa 42MPa trzy poziomy |
| Granica ciśnienia statycznego |
Od ciśnienia bezwzględnego 3,5 KPa do ciśnienia znamionowego ciśnienie ochronne może być większe niż 1,5 razy ciśnienie znamionowe i stosowane z obu stron nadajnika jednocześnie |
| Diafragma izolacyjna |
Stal nierdzewna 316L,Hastelloy C-276,Tantal,Złoto pokryta |
| Materiał do połączeń procesowych |
Pozostałe, z stali nierdzewnej 304 lub 316 |
| Węgle i śruby |
Stal nierdzewna (A2-70), stal węglowa ocynkowana (12.8) |
| Obudowa nadajnika |
Stop aluminium + żywica epoksydowa (spryskiwanie powierzchniowe)
Pozostałe
|
| Pierścień uszczelniający |
Kauczuk nitro-butadienowy ((NBR),Kauczuk fluorowany ((FKM),Polytetrafluoroetylen (PTFE) |
| Wypełnienie |
Olej silikonowy, olej spożywczy, olej FL |
| Połączenie z procesem |
Obydwa końce brzytówki łączącej proces mają wewnętrzne nitki NPT1/4 i UNF7/16 |
| Poziom ochrony |
IP65, IP67 (odporny na wybuchy) |
| Waga |
2.6Kg (bez uchwytu mocowania, akcesoriów do połączeń procesowych) |
Warunki zasilania i obciążenia:
5.przewody
| ① |
+ |
Zbiorniki zasilania i terminale wyjściowe cyfrowej łączności HART |
| ② |
- |
| ② |
- |
Wskaźniki zewnętrzne (amperometry) |
| ③ |
+ |
6.Rozmiary
7Wsparcie i usługi
Nasz precyzyjny czujnik ciśnienia jest wspierany przez kompleksowe wsparcie techniczne i usługi, aby zapewnić najlepsze możliwe doświadczenie.Nasz zespół ekspertów jest dostępny, aby odpowiedzieć na wszelkie pytania dotyczące produktuPonadto oferujemy usługi konserwacji i naprawy, aby czujniki działały optymalnie.Zapewniamy usługi kalibracji i dostosowania do Twoich potrzebZaufaj nam, że zapewniamy wsparcie i usługi, których potrzebujesz, aby wykorzystać swój czujnik ciśnienia precyzyjnego.
8.Pakowanie i wysyłka
Opakowanie produktu:
- 1 Precyzyjny czujnik ciśnienia
- Podręcznik
- Urządzenia montażowe
- Oświetlenie ochronne z pianki
Wysyłka:
- Wysyłka w ciągu 5-12 dni roboczych
- Bezpłatna standardowa dostawa
- Przesyłki przyspieszone za dodatkową opłatą
- Podany numer śledzenia
