1Wprowadzenie
1.1 Zasada pomiaru
Ultrasonic Doppler flowmeter jest hosta, który zbiera prędkość przepływu, poziom wody i temperaturę ultrasonic Doppler flowmeter poprzez RS485,i wprowadza różne parametry kanału w zależności od rzeczywistej sytuacji na miejscuObszar przepływu wody S (m2) oblicza się na podstawie parametrów kanału i poziomu wody zebranej H (m),a natychmiastowy przepływ (Q=V*S) oblicza się mnożąc obszar przepływu wody i prędkość przepływu V (m/s), a łączny przepływ oblicza się mnożąc przepływ przez łączny czas.
Z tego możemy dowiedzieć się: Q=V*S
Natychmiastowy przepływ * różnica czasu = kumulacyjny przepływ
1.2 Skład
Przepływomierz serii KDF1000 to produkt mierzący prędkość i przepływ wody w naturalnych wodach, kanałach lub rurociągach.
Przepływomierz jest podzielony na dwie części: czujnik i gospodarz, które są połączone kablem.
Może mierzyć prędkość i przepływ wody w kanałach i rzekach, a poziom wody jest o ponad 20 cm wyższy od górnej części czujnika.
Może mierzyć prędkość i przepływ wody w rurociągach i kanalizacjach.
2Specyfikacje techniczne
| Zasilanie |
Zakres zasilania: 10,8 VDC ̇ 26,4 VDC;
Wykorzystanie mocy RS485 12V: 88mA±1mA (około 1,06W)
Rozrządy i urządzenia, w których jest zastosowana prędkość prądu:
RS485+4?? 20mA 12V zużycie mocy: 110 mA±1mA (około 1,32 W)
RS485+4?? 20mA 24V zużycie mocy: zasilanie 24V bez wyjścia mA
|
| Charakterystyka produkcji |
Standardowy protokół RS485/ModBus; 4~20mA (bez domyślnego ustawienia fabrycznego) |
| Wydajność pomiarowa |
Zakres przepływu: 1L/s~99999,99m3/h;
Zakres głębokości wody: 0,02~3m, 0,02~10m (prosimy przed zamówieniem potwierdzić maksymalną głębokość wody);
Interfejs wyświetlania 1: poziom wody, natychmiastowy przepływ, przepływ kumulacyjny;
Interfejs wyświetlania 2: poziom wody, przepływ, powierzchnia przekroju poprzecznego, temperatura;
Rozdzielczość przepływu: 0,0001 l/s.
|
| Właściwości fizyczne |
Materiał powłoki podzielonej: ABS, materiał czujnika: POM;
Poziom ochrony czujników: IP68;
Poziom ochrony nadajnika: IP65;
Kabel pomiędzy czujnikami: 4-rodnowy zasłonięty kabel z kanałem powietrza, fabryczna domyślna długość 10 metrów, średnica drutu 8 mm (inne długości drutu muszą być dostosowane).
|
| Środowisko pracy |
Temperatura robocza: 0°60°C (w stanie niezmrażającym);
Temperatura przechowywania: -20°C-80°C;
|
3.Rozmiary
3.1 Obraz produktu

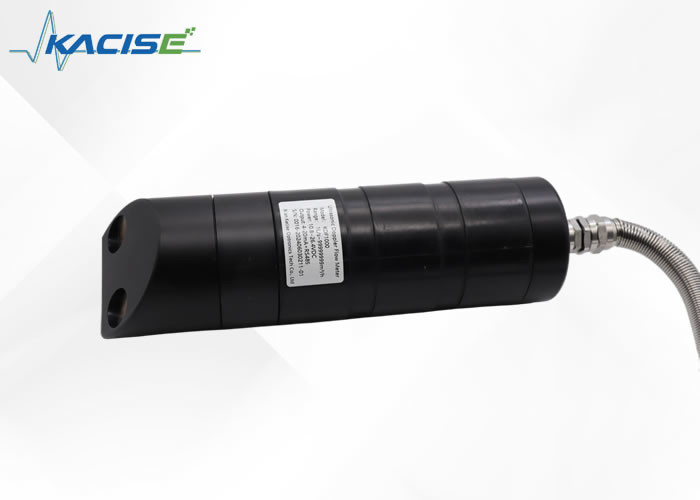

Obraz fizyczny czujnika (w tym wszystkie akcesoria)
Obraz fizyczny ultradźwiękowego pomiaru przepływu Dopplera (gospodarza)

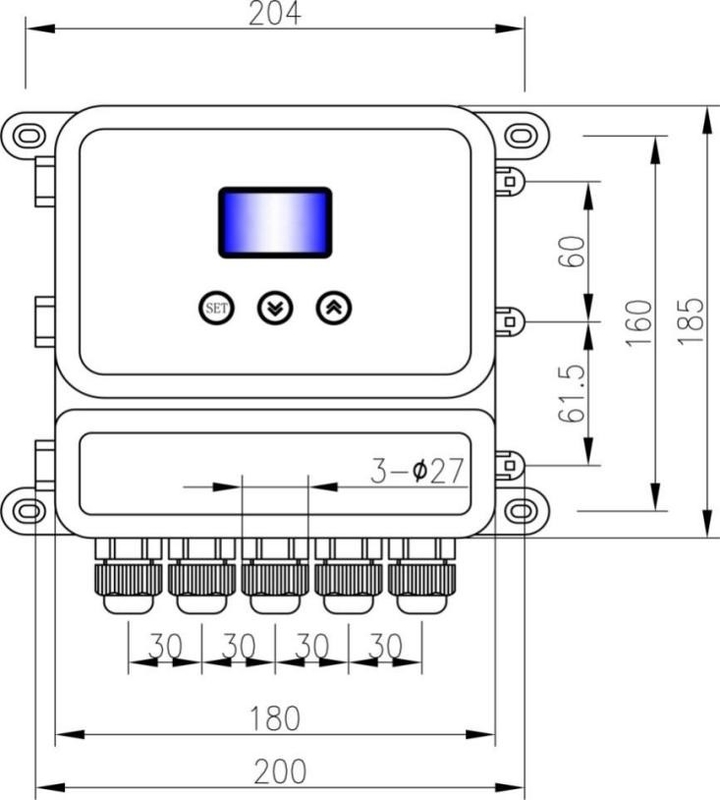

3.2 Rozmiar konstrukcji
4.Instrukcje montażu
4.1 Schemat montażu
W akcesoriach fabrycznych znajdują się cztery płyty mocowania. Proszę zobaczyć rysunek. Po zamocowaniu można go zainstalować na skrzynce przyrządów lub drewnianej tablicy.
| Ultrasonic Doppler flowmeter lista akcesoriów fabrycznych |
| - Nie, nie. |
Nazwa |
Model/specyfikacja |
kwotę |
| 1 |
Ultrasonic Doppler flowmeter host |
|
1 |
| 2 |
Ultradźwiękowy czujnik przepływozmiaru Dopplera |
|
1 |
| 3 |
(włączając akcesoria fabryczne do czujników) |
|
1 |
| 4 |
Płytka podłoża montażowa |
M6*16 |
4 |
| 5 |
Wyroby z tworzyw sztucznych |
|
2 |
| 6 |
Zęby |
|
4 |
| 7 |
Zestawy do montażu |
M4*12 |
4 |
| 8 |
Wyroby z tworzyw sztucznych |
M4*25 |
4 |
4.2 Przędówka
Ultrasonic Doppler flowmeter i schemat połączenia hosta
