KDF1000 Ultrasonic Doppler Flow Meter with RS485/ModBus Output Water depth range 0.02-10m

1.Wprowadzenie

1.1 Zasada pomiaru

Ultrasonic Doppler flowmeter jest hosta, który zbiera prędkość przepływu, poziom wody i temperaturę ultrasonic Doppler flowmeter poprzez RS485,i wprowadza różne parametry kanału w zależności od rzeczywistej sytuacji na miejscuObszar przepływu wody S (m2) oblicza się na podstawie parametrów kanału i poziomu wody zebranej H (m),a natychmiastowy przepływ (Q=V*S) oblicza się mnożąc obszar przepływu wody i prędkość przepływu V (m/s), a łączny przepływ oblicza się mnożąc przepływ przez łączny czas.

Z tego możemy dowiedzieć się: Q=V*S

Natychmiastowy przepływ * różnica czasu = kumulacyjny przepływ

1.2 Skład

Przepływomierz serii KDF1000 to produkt mierzący prędkość i przepływ wody w naturalnych wodach, kanałach lub rurociągach.

Przepływomierz jest podzielony na dwie części: czujnik i gospodarz, które są połączone kablem.

Może mierzyć prędkość i przepływ wody w kanałach i rzekach, a poziom wody jest o ponad 20 cm wyższy od górnej części czujnika.

Może mierzyć prędkość i przepływ wody w rurociągach i kanalizacjach.

2Specyfikacje techniczne

3.Rozmiary

3.1 Obraz produktu

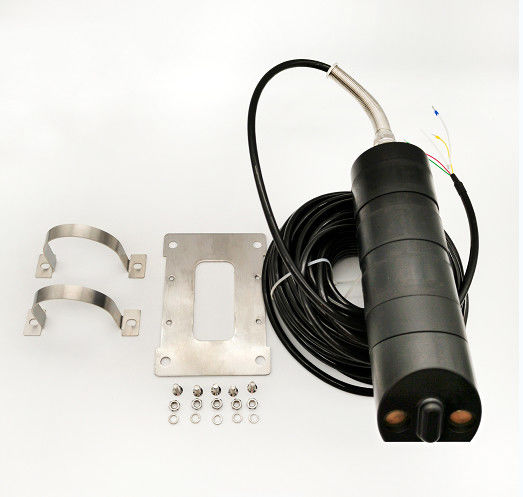

Obraz fizyczny czujnika (w tym wszystkie akcesoria)

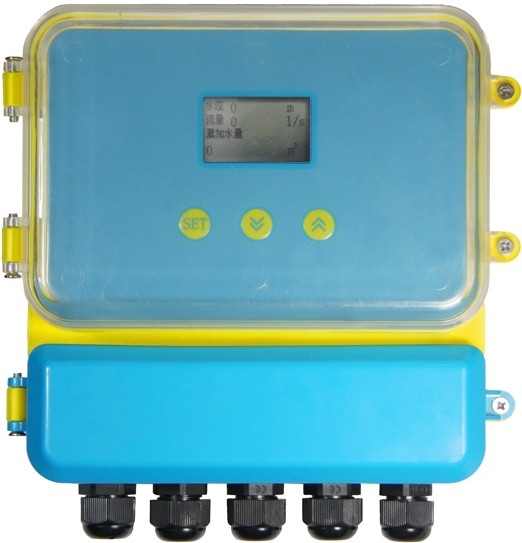

Obraz fizyczny ultradźwiękowego pomiaru przepływu Dopplera (gospodarza)

3.2 Rozmiar konstrukcji

4.Instrukcje montażu

4.1 Schemat montażu

W akcesoriach fabrycznych znajdują się cztery płyty mocowania. Proszę zobaczyć rysunek. Po zamocowaniu można go zainstalować na skrzynce przyrządów lub drewnianej tablicy.

4.2 Przędówka

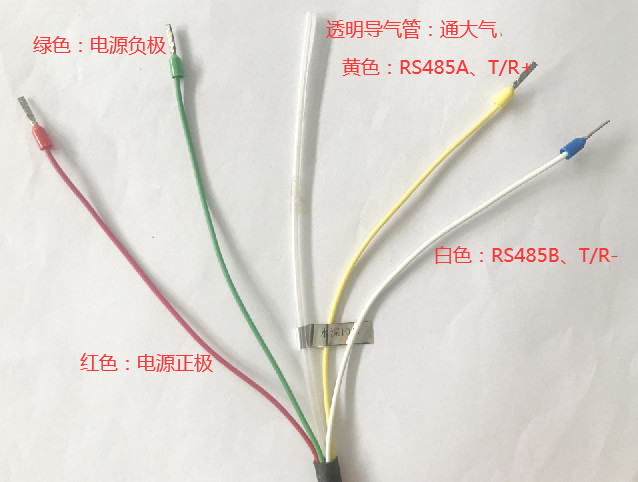

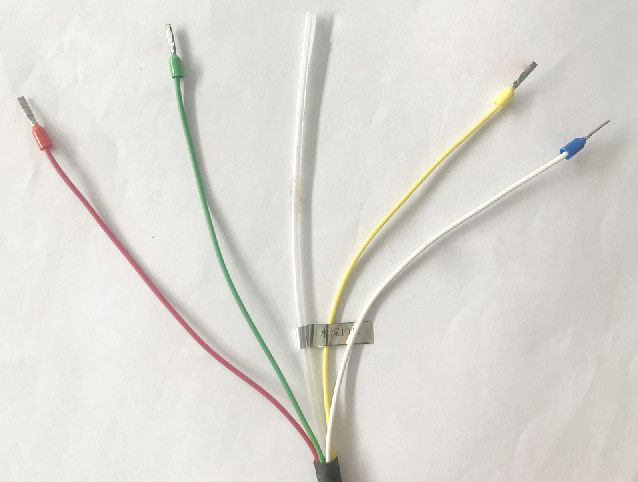

Ultrasonic Doppler flowmeter i schemat połączenia hosta
