OwędrówkiMroczny poziom radaru SplitCzujnik
1Wprowadzenie
1.1 Przegląd produktu

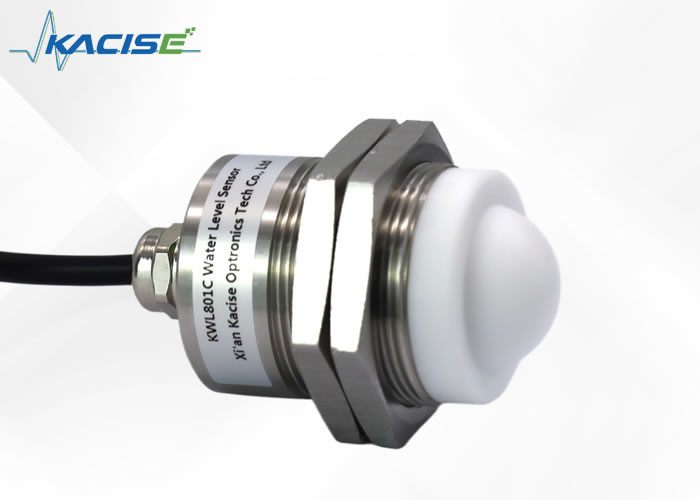

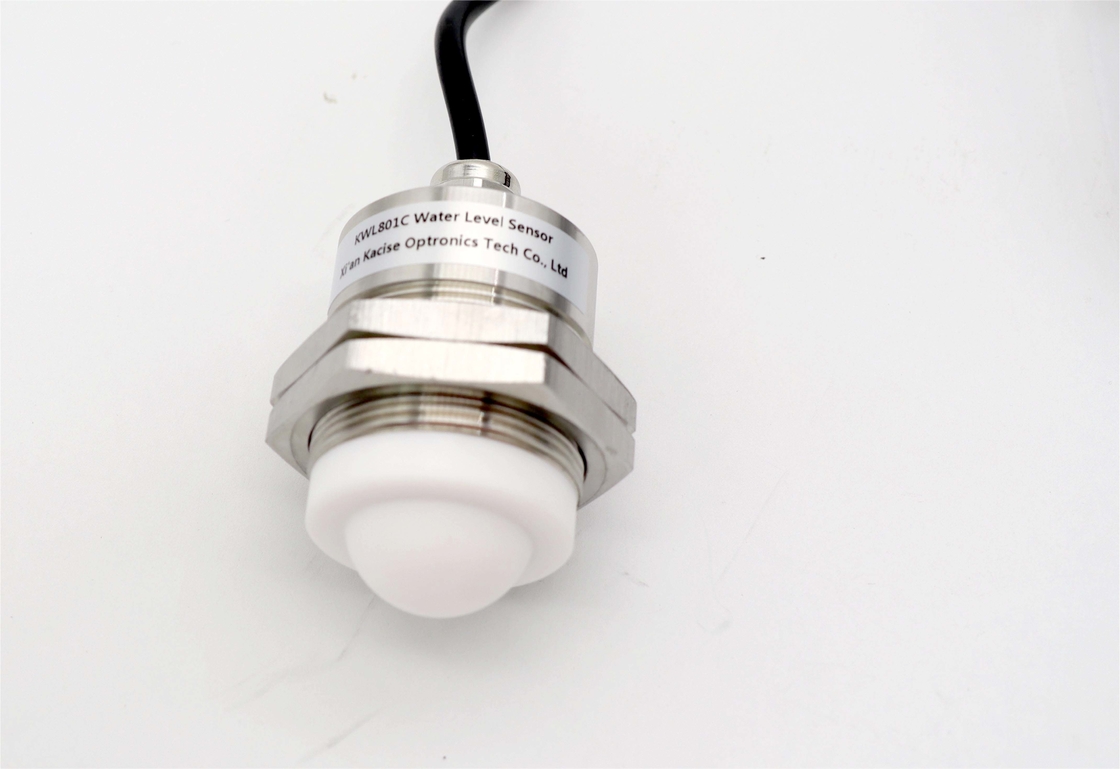

Czujnik poziomu radaru KWL801C-RS485 spełnia standardowe specyfikacje określone w krajowej normie DB50/T 826-2017 dla mierników poziomu.Jego główny element jest zaprojektowany z w pełni uszczelnioną wodoodpornością IP68.
Maksymalny zakres pomiaru produktu wynosi do 40 metrów, przy minimalnym martwym miejscu mniejszym niż 6 cm.
Dzięki wyższej częstotliwości i szerszej przepustowości osiąga on wyższą dokładność.
1.2 Zasada wykrywania
Czujnik poziomu radaru opiera się na zasadzie odbicia dziedziny czasu (TDR).Kiedy spotyka się z powierzchnią środka pomiarowego, część impulsu miernika poziomu radaru odbija się, tworząc odgłos zwrotny do nadajnika impulsu wzdłuż tej samej drogi,a odległość między nadajnikiem a powierzchnią pomiarowego medium jest wprost proporcjonalna do czasu rozprzestrzeniania się impulsu, stąd oblicza się wysokość poziomu.
2.Cechy
- Na podstawie samodzielnie opracowanego układu CMOS z falami milimetrowymi
- Bardziej kompaktowa architektura RF
- Wyższy stosunek sygnału do hałasu
- Mniejsza martwa strefa
- szerokość pasma roboczego 5 GHz
- Wyższa rozdzielczość pomiaru i dokładność pomiaru
- Mniejszy wpływ zakłóceń na środowisko instalacyjne
- Praktyczna instalacja i
- Nowoczesny projekt zintegrowanej anteny płaskiej
3Specyfikacje techniczne
| Model |
KWL801C-RS485 |
KWL801C-RJ45 |
KWL801C-RS232 |
KWL801C-TTL |
| Częstotliwość pomiarów |
80 GHz |
| Komunikacja |
RS485 |
| Częstotliwość nabywania |
≥ 200 ms/ konfigurowalne |
| Prąd pracy |
12V/14mA |
| Dokładność pomiaru odległości |
± 2 mm |
| Protokół komunikacji |
Modbus/protokół tekstowy |
| Szerokość wiązki anteny |
± 2,75° |
| Napięcie zasilania |
9 ~ 24 V |
| Zakres pomiaru |
0.2~40m
0.18 ~ 30m
0.1~15/20m
0.06~3/5/10m
|
| Prąd impulsowy RF |
100 mA/20 ms |
| wilgotność robocza |
0~95% |
| Rodzaj nitki |
Węzeł G/ na zamówienie |
| Temperatura pracy |
-40~75°C |
| Stopień odporności na wodę |
IP68 |
| Waga netto |
00,6 kg |
4.Instrukcje przewodowe
4.1 [wersja RS485] Instrukcje podłączenia
| Czerwona linia |
VCC (9~24V) |
| Czarna linia |
GND |
| Żółta linia |
485-A |
| Zielona linia |
485-B |
4.2 [wersja portu sieciowego RJ45] Instrukcje okablowania
4.3 [wersja RS232] Instrukcje instalacji
| Czerwona linia |
12 (6~28V zasilanie) |
| Czarna linia |
GND |
| Żółta linia |
TX |
| Zielona linia |
RX |
4.4 [wersja TTL] Instrukcje instalacji
| Czerwona linia |
Wpływ |
| Czarna linia |
GND |
| Żółta linia |
TX |
| Zielona linia |
RX |
5Wymiar
6Często zadawane pytania
1P: Czy mogę umieścić własne logo na produkcie?
O: Oczywiście. Logo można wydrukować na obudowie, a na tablicy nazwy można wygrawerować nazwę firmy.
2P: A kontrola jakości?
O: Wszystkie produkty będą testowane 3 razy przed pakowaniem.
3P: Czy mogę wydać zamówienie próbne, 1 pc na przykład?
A: Oczywiście, zamówienie próbne jest akceptowalne. Ogólnie rzecz biorąc, mamy standardowe modele w magazynie. Próbka zostanie wysłana w ciągu 1 tygodnia po otrzymaniu płatności.
4P: Czy mógłbyś zaprojektować według moich wymagań?
Oczywiście, nasz zespół zaprojektuje dla Ciebie, aby nasz miernik przepływu mleka działał idealnie.
7.Informacje o przedsiębiorstwie
Xi'an Kacise posiada certyfikat ISO 9001-2008, GJB 9001B-2009, CE, bezpieczeństwo wewnętrzne i bezpieczeństwo izolowane.które zapewniają, że nasze produkty są zgodne z międzynarodowymi standardami.
Od 10 lat specjalizujemy się w produkcji przyrządów pomiarowych ciśnienia, poziomu i przepływu oraz powiązanych produktów.Dzięki wysiłkom całego naszego personelu, staliśmy się profesjonalnym producentem przyrządów pomiarowych i dostawcą rozwiązań.
Obecnie czujnik Kacise jest już eksportowany do Ameryki, Hiszpanii, Australii, Chile i 20 innych krajów i regionów i otrzymał wiele korzystnych opinii.Nasze zagraniczne dystrybutory również rosną.. Uważamy, że "rozsądne ceny, wydajny czas produkcji i dobra obsługa posprzedażna" są naszym założeniem i mamy nadzieję na współpracę z większą liczbą klientów dla wspólnego rozwoju
