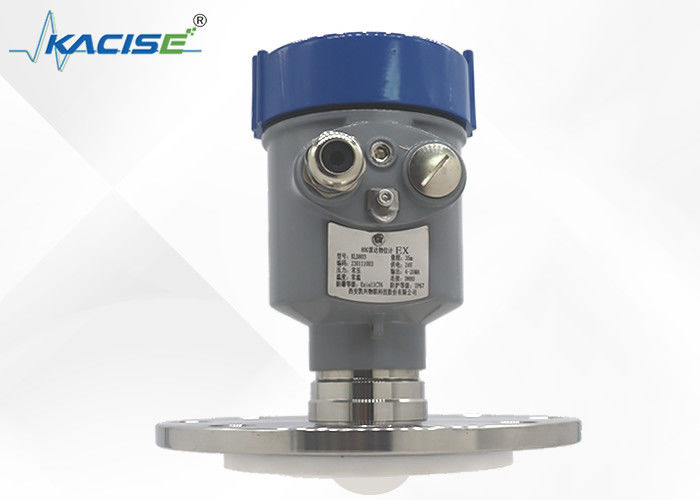

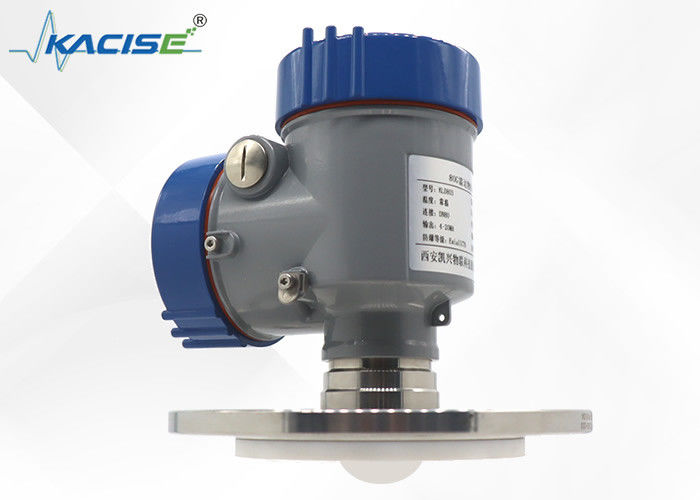

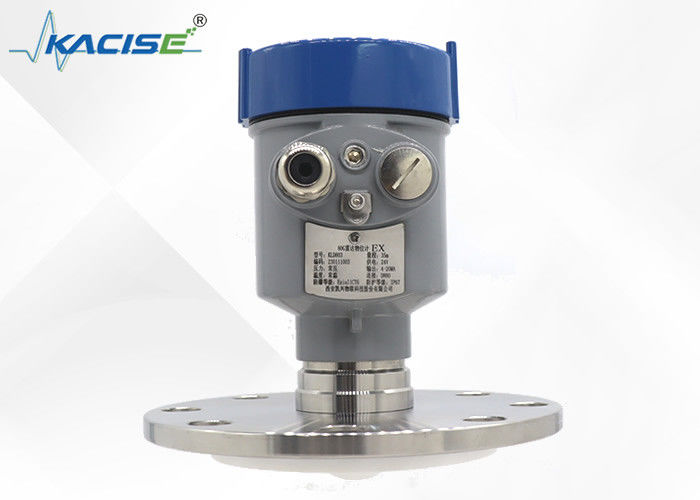

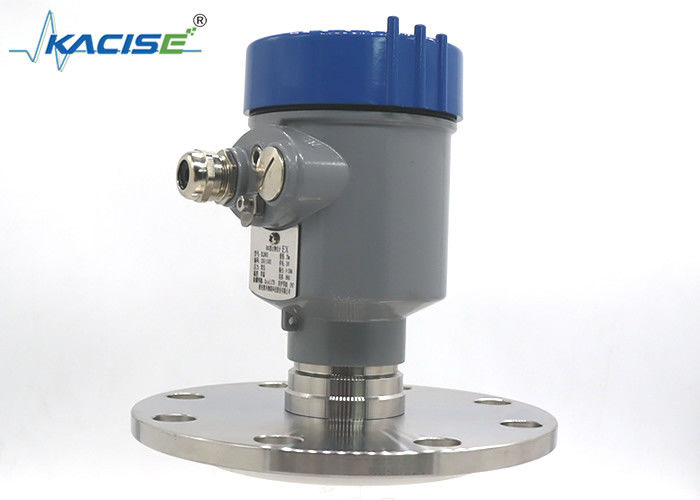

KLD803 Antykorozyjny radarowy wskaźnik poziomu z PTFE z małą martwą plamką i częstotliwością 80 GHz do precyzyjnego pomiaru poziomu

Antykorozyjny radarowy wskaźnik poziomu KLD803 z PTFE jest najnowocześniejszym urządzeniem zaprojektowanym, aby sprostać najbardziej wymagającym wymaganiom w zakresie pomiaru poziomu. Został wykonany z materiału PTFE, który nadaje mu wyjątkowe właściwości antykorozyjne. Umożliwia to stosowanie miernika w trudnych i korozyjnych środowiskach, takich jak zbiorniki do przechowywania środków chemicznych, oczyszczalnie ścieków i zakłady przemysłowe, w których tradycyjne materiały szybko ulegają degradacji.

Jedną z niezwykłych cech tego radarowego wskaźnika poziomu jest jego mały martwy punkt. Oznacza to, że może zapewnić bardzo dokładne i niezawodne pomiary nawet w zbiornikach o złożonej geometrii lub w przypadku substancji o różnych stałych dielektrycznych. Mały martwy punkt minimalizuje błędy i zapewnia, że ​​miernik może precyzyjnie wykryć poziom cieczy lub substancji stałych. Jest łatwy w instalacji i konfiguracji, co pozwala na bezproblemową integrację z istniejącymi systemami kontroli procesów, dostarczając dane w czasie rzeczywistym, które są kluczowe dla wydajnego działania i zarządzania zapasami.

1. Ciągły i dokładny pomiar
   Ze względu na charakterystykę pomiarową radarowego wskaźnika poziomu, środowisko nie ma na niego wpływu i ma szeroki zakres zastosowań. Jest to pomiar bezkontaktowy, nie ma kontaktu z powierzchnią medium i umożliwia dokładny i szybki pomiar różnych mediów. Na sondę nie ma większego wpływu temperatura, ciśnienie, gaz itp.

2. Posiada funkcję tłumienia echa zakłócającego
   Echa zakłócające powodowane przez złącza oraz szumy zasilania i rozładowywania w zasięgu wiązki radarowego wskaźnika poziomu mogą być automatycznie tłumione przez wewnętrzne sterowanie rozmyte.

3. Dokładne i bezpieczne oszczędzanie energii
   Radarowy wskaźnik poziomu może mierzyć podciśnienie i ciśnienie, jest dokładny i bezpieczny. Może być bez ograniczeń, mieć zastosowanie na różne okazje. Właściwości chemiczne i mechaniczne materiałów zastosowanych w radarowym wskaźniku poziomu są dość stabilne, a materiały nadają się do recyklingu, co jest wyjątkowo przyjazne dla środowiska.

4. Brak konserwacji i duża funkcjonalność
   Prawie niezakłócony, nie ma bezpośredniego kontaktu z medium pomiarowym, może być stosowany w niemal wszystkich sytuacjach, takich jak pomiar próżni, pomiar poziomu cieczy lub pomiar poziomu materiału itp. Dzięki zastosowaniu zaawansowanych materiałów jest odporny na niezwykle złożone warunki chemiczne i fizyczne oraz może zapewnić dokładne, funkcjonalne i długotrwałe stabilne analogowe lub cyfrowe sygnały poziomu.

5. Łatwa konserwacja i prosta obsługa
   Radarowy wskaźnik poziomu posiada funkcje alarmowania o usterkach i autodiagnostyki. Przeanalizuj usterkę zgodnie z kodem błędu wyświetlonym przez moduł wyświetlacza operacyjnego, określ usterkę na czas i wyeliminuj ją, dzięki czemu konserwacja i kalibracja będą wygodniejsze i dokładniejsze oraz zapewnią normalne działanie przyrządu.

6. Szeroki zakres zastosowań, może mierzyć prawie wszystkie media
   Na podstawie kształtu korpusu zbiornika radarowy miernik poziomu może mierzyć poziom cieczy w zbiornikach kulistych, poziomych, cylindrycznych, cylindrycznych zbiornikach stożkowych itp.; z funkcji zbiornika może mierzyć poziom cieczy w zbiornikach magazynowych i buforowych. , lampy mikrofalowe i rurki obejściowe do pomiaru poziomu cieczy; z mierzonego medium może mierzyć ciecz, cząstki, zawiesinę itp.

Jednostka w mm:

Instalacja kołnierzowa
W przypadku montażu kołnierzowego minimalna odległość pomiędzy przyrządem a zbiornikiem
ściana powinna mieć 200 mm.
① płaszczyzna odniesienia
② środek statku lub oś symetrii

Instalacja podnosząca

Fala radarowa jest specjalną formą fali elektromagnetycznej. Radarowy miernik poziomu wykorzystuje specjalne działanie fali elektromagnetycznej do wykrywania poziomu materiału. Fale elektromagnetyczne mogą przenikać przez źródła zakłóceń, takie jak para kosmiczna i pył, i łatwo odbijają się w przypadku napotkania przeszkód. Im lepsza przewodność mierzonego ośrodka lub im większa stała dielektryczna, tym lepszy efekt odbicia sygnału echa.

Im wyższa częstotliwość fali radarowej, tym mniejszy kąt startu, tym większa energia (strumień magnetyczny lub natężenie pola) na jednostkę powierzchni, tym mniejsze tłumienie fali i tym lepszy efekt pomiarowy radarowego wskaźnika poziomu.

Problemy, na które należy zwrócić uwagę podczas instalacji
(1) Podczas pomiaru materiałów płynnych oś czujnika jest prostopadła do powierzchni medium; przy pomiarze materiałów stałych czujnik powinien być nachylony pod pewnym kątem, ponieważ medium stałe ma kąt stosu.
(2) Unikaj portu zasilającego, aby uniknąć fałszywych odbić.
(3) Czujnika nie należy instalować na środku łukowatego zbiornika (w przeciwnym razie fałszywe echa odbierane przez czujnik zostaną wzmocnione), ani nie można go instalować bardzo blisko ściany zbiornika, a pozycja montażu powinna wynosić 1/2 promienia zbiornika.
(4) Unikaj instalowania w miejscach o silnych prądach wirowych. Na przykład: ze względu na mieszanie lub silną reakcję chemiczną itp. zaleca się do pomiaru użycie falowodu lub rurki obejściowej.
(5) Jeżeli czujnik jest montowany na rurze, antena musi wystawać z rurki. Antena tubowa wystaje co najmniej 10 mm z adaptera. Anteny prętowe przyjmują długości do 100 lub 250 mm. Przejmij średnicę 250mm. Można zastosować metodę zwiększania średnicy rury łączącej, aby zmniejszyć echo zakłócające generowane przez rurę łączącą.
