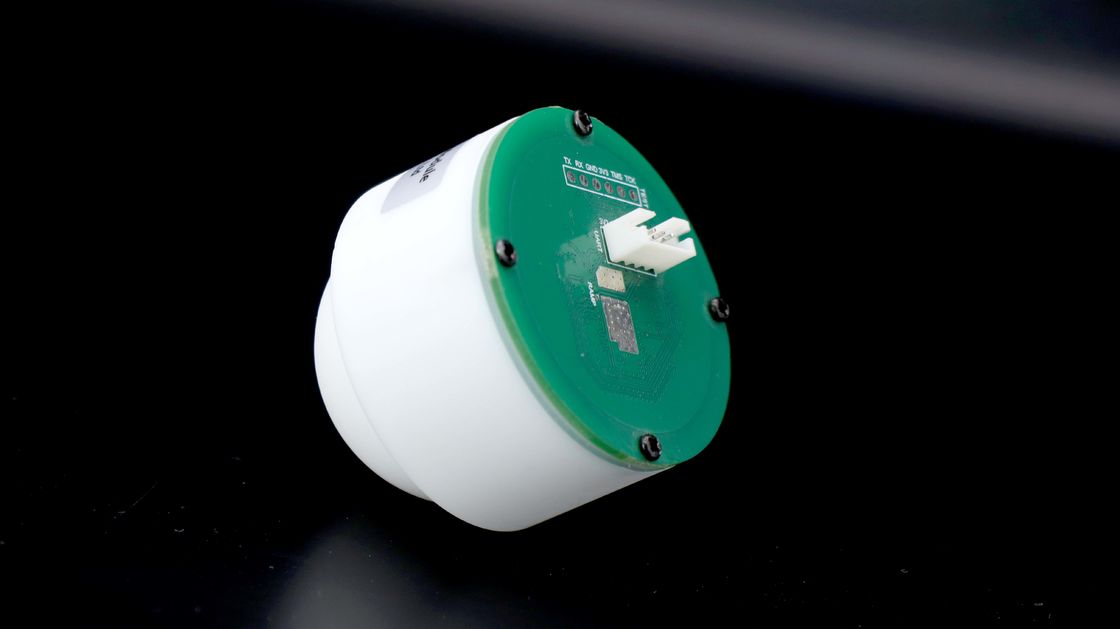

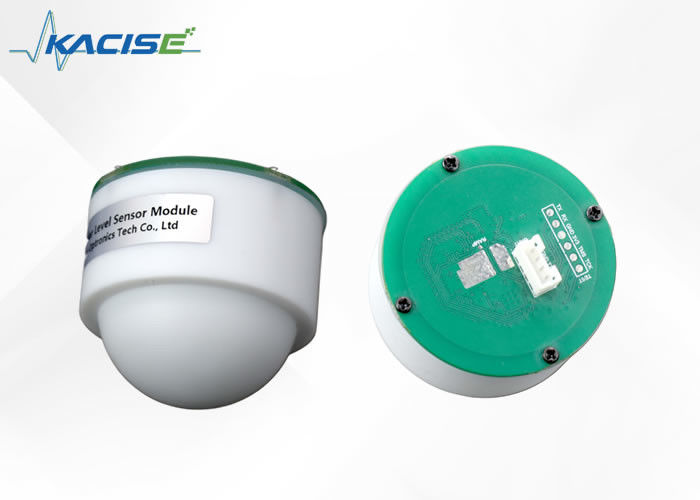

Radarowy czujnik poziomu o częstotliwości 80 GHz, z prądem 12 V, 30 mA i komunikacją RS485 do monitorowania poziomu w zbiorniku

Element radaru fal milimetrowych jest połączeniem modułu częstotliwości radiowej, modułu przetwarzającego i anteny drukowanej. Jego celem jest wykrywanie celów poprzez przenikanie przez przeszkody, takie jak światło, deszcz, kurz, mgła, mróz i inne. Ten czujnik jest mały, ale bardzo wydajny i działa 24 godziny na dobę, 7 dni w tygodniu. Posiada takie funkcje, jak wysoka integracja, mały rozmiar i elastyczny interfejs.

Radar do pomiaru poziomu został opracowany w oparciu o technologię radaru fal milimetrowych, która mierzy wysokość anteny radaru od poziomu cieczy. Jest szeroko stosowany do pomiaru zasobów wodnych, takich jak rzeki i zbiorniki. Służy również do pomiaru poziomu zbiorników i poziomu wody.

Z komponentów tego produktu można wyprowadzić następujące typy modułów:

• Moduł radarowy składa się z chipa wysokiej częstotliwości 80G, który obsługuje pomiar odległości w różnych warunkach pracy, takich jak stan stały i ciecz.
• Użytkownicy mogą skonfigurować antenę obiektywową tak, aby odpowiadała ich specyficznym potrzebom środowiskowym.
• Produkt ten jest powszechnie stosowany w różnych gałęziach przemysłu, takich jak inżynieria oszczędzania wody, oczyszczalnie ścieków i zakłady chemiczne naftowe.

• Wysoka integracja
• Mała objętość
• Elastyczny interfejs
• Może wykrywać cele przez przeszkody, takie jak światło, deszcz, kurz, mgła lub mróz
• Małe czujniki, które działają przez cały dzień

Wymiary:

• Badania rzek, zbiorników wodnych i innych obszarów ochrony wód
• Pomiar poziomu zbiornika i poziomu wody
• Projekt oszczędzania wody
• Plan oczyszczania ścieków
• Zakłady chemiczne naftowe

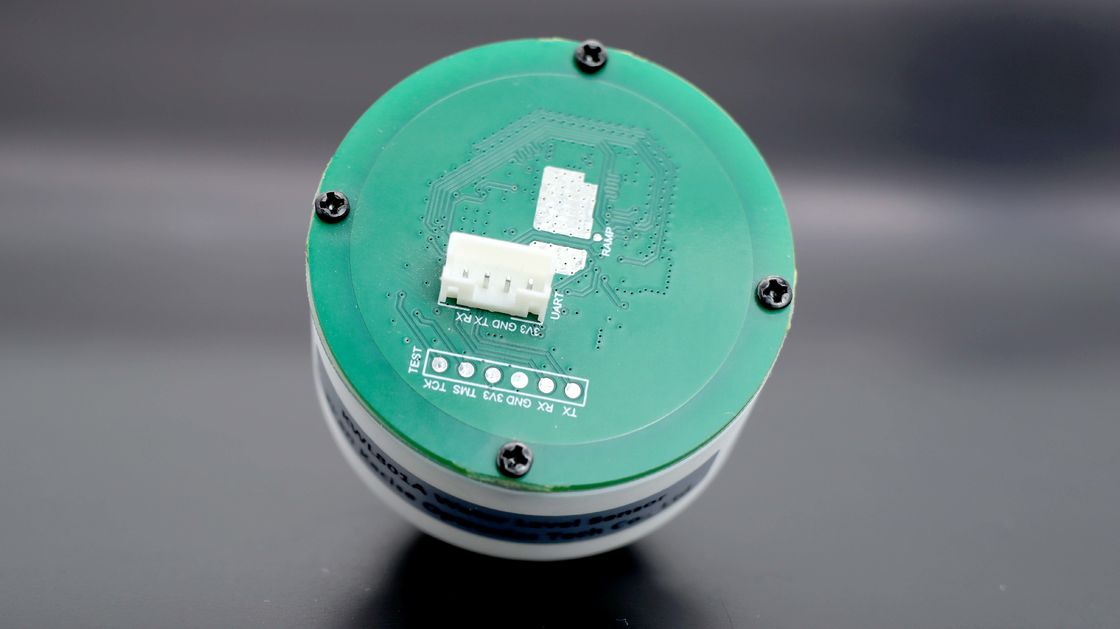

Interfejs modułu pokazano na poniższym rysunku:

Instalując moduł, staraj się go naprawić, aby uniknąć drgań modułu i zachować jak najbardziej otwarte środowisko.

1. Odległość modułu od powierzchni wody jest większa niż 30 cm, aby zapewnić, że czoło modułu (powierzchnia anteny) będzie równoległe do poziomu cieczy pomiarowej;
2. Odległość modułu od krawędzi zbiornika, krawędzi basenu, krawędzi zapory rzecznej i krawędzi basenu jest większa niż 1 metr;

3. wybrać mniej zmienną lokalizację modułu instalacyjnego (starać się nie instalować na króćcu wtryskowym, a falowanie na wylocie jest duże, im większa dokładność pomiaru, tym gorzej).

4. Schemat instalacji

Gwarancja w zakresie wiązki bez zakłóceń, takich jak brzegi rzeki.

Punkty warte uwagi

1. Instalacja modułu powinna utrzymywać się na stałym poziomie w miarę możliwości, unikać drgań modułu, a otaczające środowisko powinno być otwarte tak bardzo, jak to możliwe.
2. Odległość modułu od powierzchni wody jest większa niż 30 cm, aby zapewnić, że czoło modułu (powierzchnia anteny) będzie równoległe do poziomu cieczy pomiarowej
3. Odległość modułu od krawędzi zbiornika, krawędzi basenu, krawędzi zapory rzecznej i krawędzi basenu jest większa niż 0,5 metra;
4. wybrać mniej zmienną lokalizację modułu instalacyjnego (starać się nie instalować na króćcu wtryskowym, a falowanie na wylocie jest duże, falowanie jest tym większe, im większa dokładność pomiaru, tym gorzej))

Na przykład wysyłane dane to FF 2A 4B 90 42 47, gdzie FF to nagłówek ramki, środkowe 4 bajty „2A 4B 90 42” to informacja o odległości, a koniec rozmiaru ustawia prawdziwą informację na 42 90 4B 2A (szesnastkowy typ zmiennoprzecinkowy), która jest konwertowana na dziesiętną 72,1468 cm.

47 to suma kontrolna, jej obliczenie wygląda następująco:

Najpierw konwertuje odległość zmiennoprzecinkową 72,1468 uint32_t integer (4 bajty) na 72, na niskim poziomie w dwóch bajtach 0 (HEX 0), minimum 72 (HEX 48) jako sumę kontrolną jako niska, wysoka + + całkowita liczba całkowita, aby pobrać niskie 8 bitów, (FF + 0 x00 + 0 x48) i 0 x47 x00ff = 0.

Dodaj: tryb testowy SScom

Można przetestować za pomocą portu szeregowego, aby pomóc (ręcznie SScom):

1. Użyj modułu portu szeregowego USB podłączonego do interfejsu USB komputera, otwórz oprogramowanie do debugowania szeregowego SSCOM, wybierz
2. Właściwy port;
3. Wyślij AT + TLVS = 1 n, aby przekonwertować ciąg wyjściowy, zgodnie z poleceniem wysłania
4. „AT + START n”;
5. Ciąg wyjściowy

Uwaga: domyślna szybkość transmisji wynosi 9600. Jeśli otworzysz ciąg znaków bez prawej strony SSCOM, kliknij rozszerzenie po prawej stronie „Zapisz parametry”, aby je wyświetlić.

Uwagi:

W stanie roboczym MCU, aby skonfigurować, najpierw wyślij polecenie resetowania (przerwaj pracę), dostosuj polecenie wejściowe, następnie wyślij polecenie resetowania (spraw, aby konfiguracja była skuteczna) i wyślij polecenie startu.

Polecenie żądania:

Definicja danych: 0 aby przywrócić ustawienia fabryczne, 1 aby ponownie uruchomić program.

Dane odpowiedzi:

Przykłady:

Zapytanie: 7 f 10 10 00 00 02 00 00 9 e 33 01

Odpowiedź: 7 f 10 10 00 00 0 f 17 01

Gdzie część danych 00 00 oznacza przywrócenie ustawień fabrycznych.

Polecenie żądania:

Definicja danych: zakres wartości 1--247.

Dane odpowiedzi:

Przykłady:

Zapytanie: 7F 10 20 01 00 01 02 00 01 6E 21

Odpowiedź: 7 f 10 20 01 00 01 51 D7

Część danych 00 01 wskazuje, że adres urządzenia podrzędnego jest ustawiony na 1.

Polecenie żądania:

Definicja danych: Wartość danych to dane typu Float, jednostką są metry, wartość długości danych to 4 bajty, format danych jest niski – 16 bitów danych z przodu, wysoki – 16 bitów danych z tyłu.

Dane odpowiedzi:

Przykłady:

Zapytanie: 7 46 00 02 04 f 10 20 00 00 41 30 do 40 19

Odp.: 7F 10 20 46 00 02 A1 C3

00 00 41 30, w którym część danych zmiennoprzecinkowych wynosi 11 metrów.

Polecenie żądania:

Definicja danych: Ustaw przedział czasu zbierania danych z miernika poziomu wody, jednostka ms, a minimalna wartość to 100 ms.

Dane odpowiedzi:

Przykłady:

Żądanie: 7 2 ef 10 20 00 02 03 01 E8 A8 C0

Odpowiedź: 7F 10 20 2E 00 01 60 1E

Wśród nich część danych 03 E8 jest konwertowana na liczbę dziesiętną 1000, co oznacza, że ​​interwał gromadzenia danych jest ustawiony na 1000 ms.

Polecenie żądania:

Dane odpowiedzi:

Przykłady:

Zapytanie: 7 f 10 20 00 02 01, 02, 25 80 B4 E2

Odpowiedź: 7F 10 20 02 00 01 A1 D7

Część danych 28 80 oznacza, że ​​szybkość transmisji komunikacji jest ustawiona na 9600.

Polecenie żądania:

Dane odpowiedzi:

Definicja danych: zakres wartości 1--247.

Przykłady:

Zapytanie: 7 f 03 01 00 20 01 D4 14

Odpowiedź: 7 f 03 02 0 01 51 8 e

Część danych 00 01 oznacza, że ​​adres urządzenia podrzędnego wynosi 1.

Polecenie żądania:

Dane odpowiedzi:

Definicja danych: Wartość danych to dane typu Float, jednostką są metry, wartość długości danych to 4 bajty, format danych jest niski – 16 bitów danych z przodu, wysoki – 16 bitów danych z tyłu.

Przykłady:

Zapytanie: 7 46 f 03 20 00 00 02 24

Odpowiedź: 7 f 03 04 00 00 41 30 54, 70

Część danych 00 00 41 30 jest konwertowana na dane zmiennoprzecinkowe, czyli 11 metrów.

Polecenie żądania:

Dane odpowiedzi:

Przykłady:

Zapytanie: 7 f 20 00 02 03 01 24 14

Odp.: 7F 03 02 25 80 8B 7E

Część danych 28 80 oznacza, że ​​szybkość transmisji komunikacji wynosi 9600.

Polecenie żądania:

Dane odpowiedzi:

Definicja danych: Ustaw przedział czasu zbierania danych z miernika poziomu wody, jednostka ms, a minimalna wartość to 100 ms.

Przykłady:

Zapytanie: 7F 03 20 2E 00 01 EF C3

Odpowiedź: 7 f 03 02 90 F0 03 E8

Wśród nich część danych 03 E8 została przekonwertowana na liczbę dziesiętną 1000, co wskazuje, że interwał gromadzenia danych wynosił 1000 ms.

Polecenie żądania:

Dane odpowiedzi:

Definicja danych: Wartość danych to dane typu Float, jednostką są metry. Wartość długości danych wynosi 4 bajty, format danych dla niższych 16 bitów danych w pierwszym, górne 16 bitów danych z tyłu. Znaczenie wyniku pomiaru jest powiązane z rodzajem pomiaru i domyślnie jest to poziom wody.

Przykłady:

Zapytanie: 7 4 0 fa 48 0 0 f 00 02 e

Odpowiedź: 7 f 04 04 04 19 3 f 9 e 25 2 c

Część danych 04 19 3F 9E jest konwertowana na dane zmiennoprzecinkowe, czyli 1,2345 metra.

19049 e3f, w jednym miejscu, z prawą, wysoką pozycją.

Polecenie żądania:

Dane odpowiedzi:

Definicja danych: Dane są w formacie kodowania BCD, 0x20 0x23 0x05 0x12, co oznacza dane 20230512.

Polecenie żądania:

Dane odpowiedzi:

Definicja danych: 0x7F w danych to adres 485 urządzenia.
