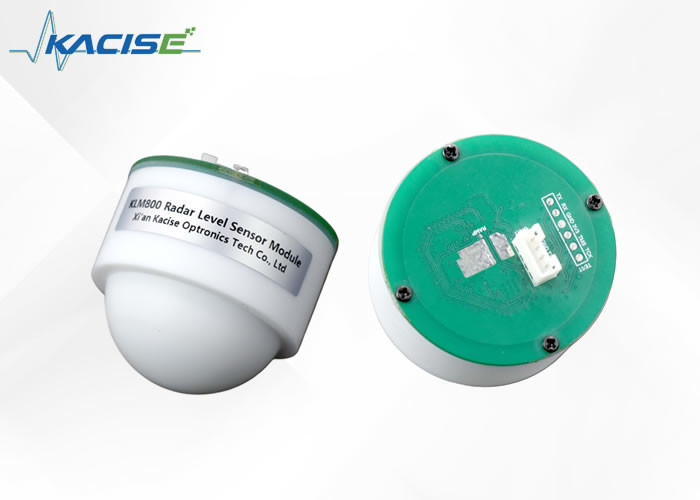

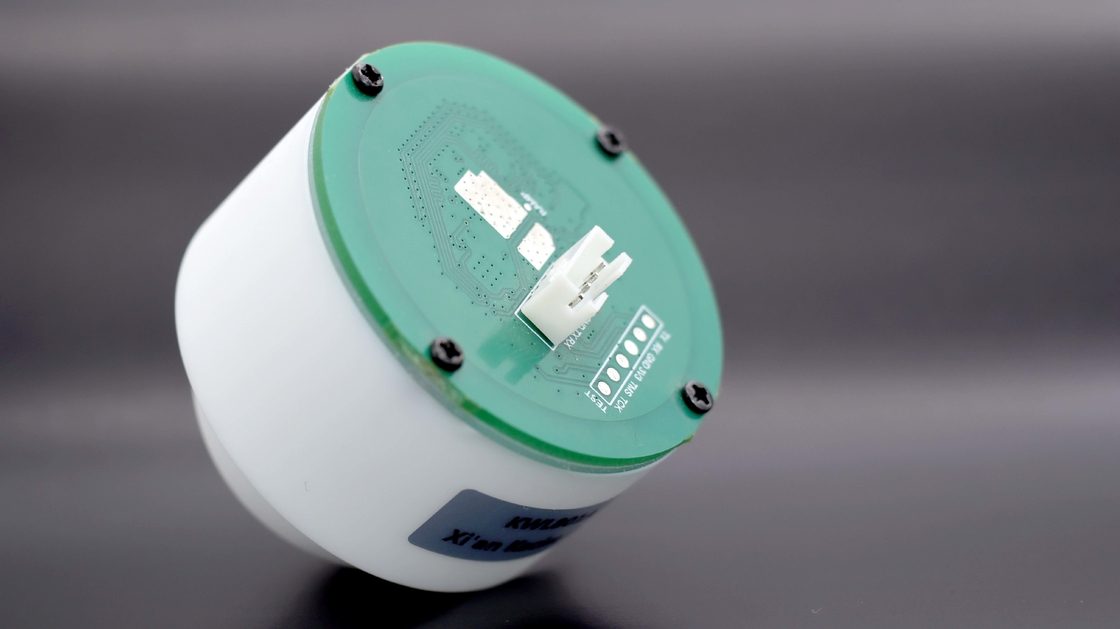

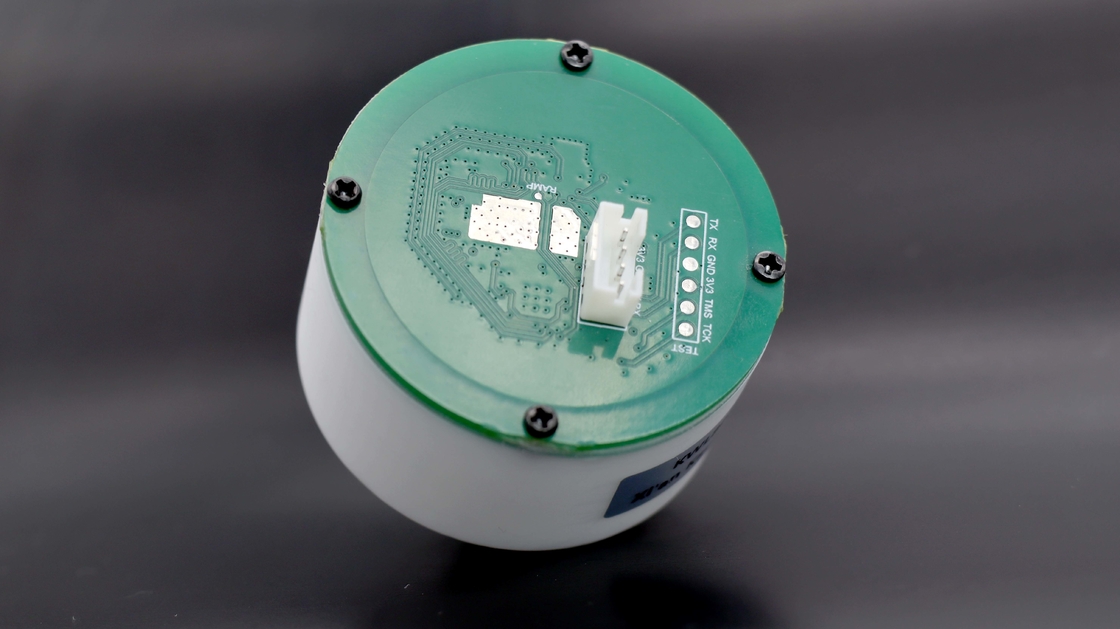

Moduł czujnika poziomu radaru o wysokiej integracji KLM800 z szerokością wiązki anteny ±2,75° i zasięgiem pomiaru 10 m

Opis produktu:

Komponent radaru fal milimetrowych składa się z trzech głównych części: jednostki częstotliwości radiowej, jednostki przetwarzania i anteny drukowanej.Ten rodzaj radaru ma wyjątkową zdolność wykrywania celów przez różne przeszkody, takie jak deszcz.Dodatkowo radar fal milimetrowych posiada wysoką integrację, małe rozmiary i elastyczny interfejs.

Radar mierzący poziom wody jest oparty na technologii radaru fal milimetrowych i mierzy wysokość anteny od poziomu płynu.w tym w rzekach, zbiorniki i zbiorniki.

Moduły radarów mogą pochodzić z różnych urządzeń.Moduł radarowy może być stosowany w warunkach pracy w stanie stałym i płynnym i działa przy wsparciu chipu o wysokiej częstotliwości 80GKonfiguracja anteny obiektywu może być również dostosowana do różnych warunków.

Ogólnie rzecz biorąc, produkt ten jest bardzo przydatny w wielu gałęziach przemysłu, takich jak inżynieria ochrony wody, zakłady oczyszczania ścieków i zakłady petrochemiczne.

Zastosowanie:

● Badania nad rzekami, zbiornikami i innymi źródłami wody

● Pomiar poziomu zbiornika i poziomu wody

● Projekt ochrony wody

● Plan oczyszczania ścieków

● Zakład chemiczny naftowy

3. wybierz mniej zmienne miejsce umieszczenia modułu instalacyjnego (nie staraj się instalować go w drzwiach wtrysku i wylotowych, jest duża fala, im większa fala, tym większa dokładność pomiaru,tym gorzej).

4Schemat instalacji

Gwarancja w zakresie promieniowania bez zakłóceń, takich jak brzegi rzeki.

Wskazówki

Instalacja modułu powinna być utrzymywana tak długo, jak to możliwe, unikać drgania modułu, otwierać otoczenie tak długo, jak to możliwe.

1Odległość między modułem a powierzchnią wody jest większa niż 30 cm, aby zapewnić, że przednia powierzchnia modułu (powierzchnia anteny) jest równoległa do poziomu płynu pomiarowego.

2. odległość między modułem a krawędzią zbiornika, krawędzią basenu, krawędzią zapory rzeki i krawędzią basenu jest większa niż 0,5 m;

3. wybierz mniej zmienne miejsce umieszczenia modułu instalacyjnego (nie staraj się instalować go w porcie wtrysku i wylotnym, gdy fala jest duża, tym większa dokładność pomiaru,tym gorzej))

Protokół komunikacji z portem seryjnym

Na przykład przesłane dane to FF 2A 4B 90 42 47, gdzie FF jest nagłówkiem ramy, środkowe 4 bajty "2A 4B 90 42" są informacjami o odległości,a końcówka rozmiaru ustawia jej prawdziwe informacje na 42 90 4B 2A (typ heksadymalnej kropki pływającej), który jest konwertowany na liczbę decymalną 72,1468 cm.

47 jest sumą kontrolną, która oblicza się w następujący sposób:

Pierwszy, który konwertuje odległość cząstki pływającej 72.1468 uint32_t liczba całkowita (4 bajty) do 72, w niskim poziomie w dwóch bajtach 0 (HEX 0), niskim od 72 (HEX 48) jako suma sprawdzająca jako niska głowa ramy,wysoki + + liczba całkowita liczba całkowita, aby wziąć niskie 8 bitów, (FF + 0 x00 + 0 x48) & 0 x47 x00ff = 0.

Dodać: Tryb testowy SScom

Może być testowany przy użyciu portu seryjnego do pomocy (ręka SScom):

1. Użyj modułu portu seryjnego USB podłączony do komputera interfejsu USB, otwórz SSCOM seryjnego oprogramowania do debugowania, wybór

prawidłowy port;

2.Send AT + TLVS = 1 n, aby konwertować ciąg wyjściowy, zgodnie z wysłać polecenie

"AT + START n";

3.String wyjściowy

Uwaga: domyślna częstotliwość baudów do 9600. Jeśli otworzysz ciąg bez prawej strony SSCOM, kliknij rozszerzenie po prawej stronie "Zapisz parametry", aby go wyświetlić.

Uwaga:

W stanie roboczym MCU, aby skonfigurować, najpierw wyślij polecenie resetowania (przerwać pracę), dostosować polecenie wejścia, a następnie wyślij polecenie resetowania (zrób konfigurację skuteczną),i wysłać polecenie start.

Protokół komunikacji MODBUS RTU

1.Instrukcje montażu: kod funkcji 0 x10

(1) RUstawienia fabryczne

Komanda żądania:

Definicja danych: 0 do przywrócenia ustawień fabrycznych, 1 do ponownego uruchomienia programu.

Dane odpowiedzi:

Przykłady:

Wniosek: 7 f 10 10 00 00 02 00 00 9 e 33 01

Odpowiedź: 7 f 10 10 00 0 f 17 01

Gdzie część danych 00 00 oznacza przywrócenie ustawień fabrycznych.

(2)Z adresu maszyny

Komanda żądania:

Definicja danych: zakres wartości 1--247.

Dane odpowiedzi:

Przykłady:

Wniosek: 7F 10 20 01 00 01 02 00 01 6E 21

Odpowiedź: 7 f 10 20 01 00 01 51 D7

Część danych 00 01 wskazuje, że adres niewolnika jest ustawiony na 1.

(3)Rang pomiaru

Komanda żądania:

Definicja danych: Wartość danych to dane pływające, jednostka to metry, wartość długości danych to 4 bajty, format danych to niskie 16 bitów danych z przodu, wysokie 16 bitów danych z tyłu.

Dane odpowiedzi:

Przykłady:

Wniosek: 7 46 00 02 04 f 10 20 00 00 41 30 do 40 19

Re: 7F 10 20 46 00 02 A1 C3

00 00 41 30 w której część danych danych z przecinkiem zmiennym wynosi 11 metrów.

(4)Pomiar przedziału czasu

Komanda żądania:

Definicja danych: Ustawić interwał czasu zbierania danych z miernika poziomu wody, jednostka ms, a minimalna wartość wynosi 100 ms.

Dane odpowiedzi:

Przykłady:

Wniosek: 7 2 e f 10 20 00 02 03 01 E8 A8 C0

Odpowiedź: 7F 10 20 2E 00 01 60 1E

Wśród nich część danych 03 E8 jest konwertowana na liczbę dziesiętną 1000, tzn. interval przechowywania danych jest ustawiony na 1000 ms.

(5)Szybkość przesyłania

Komanda żądania:

Definicja danych: Prędkość przesyłania danych: 4800,9600,19200.

Dane odpowiedzi:

Przykłady:

Wniosek: 7 f 10 20 00 02 01, 02, 25 80 B4 E2

Odpowiedź: 7F 10 20 02 00 01 A1 D7

Część danych 28 80 oznacza, że prędkość przesyłki jest ustawiona na 9600.

2. Instrukcja zapytania: Kod funkcji 0x03

(1)Z adresu maszyny

Komanda żądania:

Dane odpowiedzi:

Definicja danych: zakres wartości 1--247.

Przykłady:

Wniosek: 7 f 03 01 00 20 01 D4 14

Odpowiedź: 7f 03 02 0 01 51 8 e

Część danych 00 01 oznacza, że adres niewolnika wynosi 1.

(2)Zdolność do zasięgu

Komanda żądania:

Dane odpowiedzi:

Definicja danych: Wartość danych to dane pływające, jednostka to metry, wartość długości danych to 4 bajty, format danych to niskie 16 bitów danych z przodu, wysokie 16 bitów danych z tyłu.

Przykłady:

Wniosek: 7 46 f 03 20 00 00 02 24

Odpowiedź: 7 f 03 04 00 00 41 30 54, 70

Część danych 00 00 41 30 zostaje przekształcona w dane z kropką zmienną, czyli 11 metrów.

(3) Poziom komunikacji

Komanda żądania:

Dane odpowiedzi:

Przykłady:

Wniosek: 7 f 20 00 02 03 01 24 14

Re: 7F 03 02 25 80 8B 7E

Część danych 28 80 oznacza, że prędkość komunikacji jest 9600.

(4)Pomiar przedziału czasu

Komanda żądania:

Dane odpowiedzi:

Definicja danych: Ustawić interwał czasu zbierania danych z miernika poziomu wody, jednostka ms, a minimalna wartość wynosi 100 ms.

Przykłady:

Wniosek: 7F 03 20 2E 00 01 EF C3

Odpowiedź: 7 f 03 02 90 F0 03 E8

Wśród nich część danych 03 E8 została przekształcona na liczbę dziesiętną 1000, co wskazuje, że czas przechowywania danych wynosił 1000 ms.

(5)Wyniki pomiarów zapytania

Komanda żądania:

Dane odpowiedzi:

Definicja danych: Wartość danych to dane typu Float, jednostka to metry.Znaczenie wyniku pomiaru zależy od rodzaju pomiaru, a domyślnie jest to poziom wody.

Przykłady:

Wniosek: 7 4 0 f a 48 0 0 f 00 02 e

Odpowiedź: 7 f 04 04 04 19 3 f 9 e 25 2 c

Część danych 04 19 3F 9E zostaje przekształcona w dane o przecinku płynnym wynoszącym 1,2345 metra.

19049 e3f, w jednym miejscu, z odpowiednią wysokością.

(6)Wersja zapytania

Komanda żądania:

Dane odpowiedzi:

Definicja danych: Dane są w formacie kodowania BCD, 0x20 0x23 0x05 0x12, co oznacza dane 20230512.

(7)Urządzenia do wyszukiwania adresów nadawców

Komanda żądania:

Dane odpowiedzi:

Definicja danych: 0x7F w danych jest adresem 485 urządzenia.
