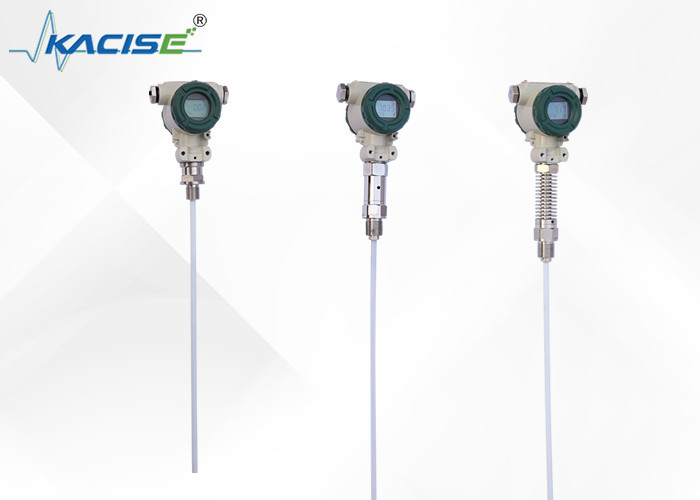

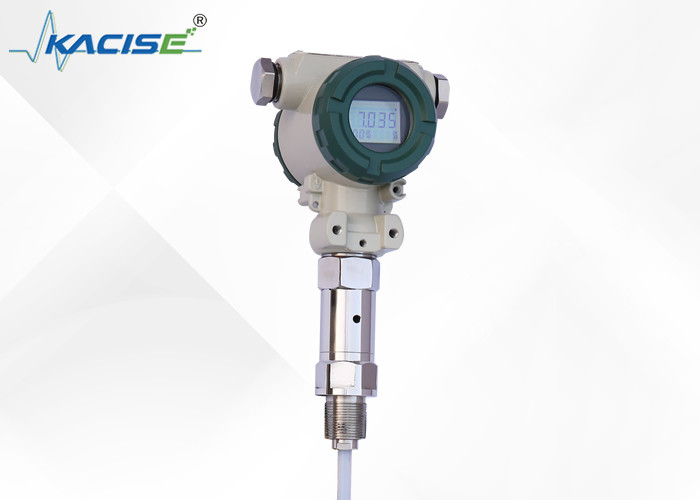

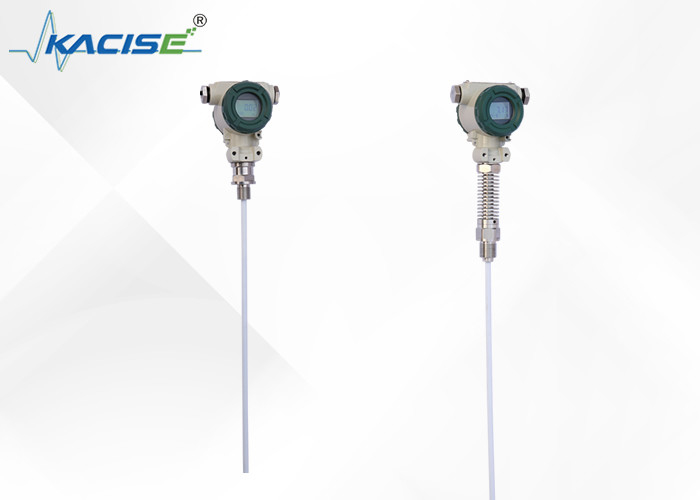

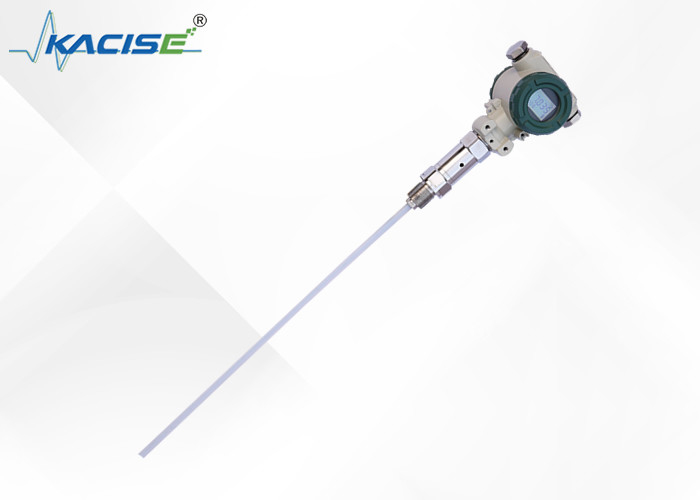

KCF6021-1-230mm 32MPa IP67 wodoodporny pojemnościowy czujnik poziomu paliwa o temperaturze sondy -50~250°C

Opis produktu:

Pojemnikowy nadajnik poziomu serii KCF600 jest idealnym rozwiązaniem do ciągłego wykrywania różnych płynów w trudnych warunkach, takich jak wysoka temperatura i ciśnienie, wysoka korozja,skłonność do krystalizacjiJest on szczególnie odpowiedni do pomiaru poziomu wody, roztworów kwasowych i alkalicznych, a także poziomu wody w kotłach.oferuje wysoką niezawodność, łatwa instalacja i doskonała odporność na uderzenia przy rozsądnych kosztach.i różnicowych nadajników poziomu na podstawie ciśnienia w różnych sytuacjach.

Kluczowe elementy nadajnika wykorzystują zaawansowane czujniki pojemnościowe RF, które są precyzyjnie skompensowane temperaturą i korygowane linearnością.Komponenty te są następnie przekształcane w standardowy sygnał elektryczny.System jest konfigurowalny z protokołami komunikacyjnymi, takimi jak HART, CANBUS i 485. Nadajnik posiada samokalibrowanie w całym zakresie,który umożliwia automatyczną kalibrację "zero" i "range" za pomocą dwóch naciśnięć klawiszy, oferując możliwość dostosowania się do różnych złożonych sytuacji.

Charakterystyka:

Parametry techniczne:

● Materiał zwilżony: stal nierdzewna 316, 1Gr18Ni19Tior lub PTFE

●Długoterminowa stabilność: ≤ 0,2% FS/rok,

●Przechylenie temperatury: ≤0,02%FS/°C (zakres 0°70°C)

●Poziom wybuchu: Bezpieczny ExiraIIC T6, płomienioodporny Ext II C T5

● Ochrona:IP67

●Parametry bezpieczeństwa wewnętrznego:Ui:28VDC,Ii:93mA, Pi: 0,65W, Ci: 0,042uf, Li: 0mH

Electrnal interface a)nd sigWyniki defwwon

Nadajnik jest standardowym instrumentem drugiego poziomu lub trójprzewodowym, końcówki zasilania (sygnału) znajdują się po stronie okablowania instrumentu wewnątrz obudowy,linia sygnałowa powinna być osłonięta kablem lub skręconymi parami., staraj się nie zlinikować z inną rurą przewodu zasilającego lub następnym korytarzem, ani przez pobliskie urządzenia o dużej mocy.

Picture1: Sta)nDard Ja...eVEl tWynagrodzenieitt- Nie. wirwg dia)gramy

1 pusty pin

24-20mA+

34-20mA-

4Pustka szpilka

Połączenie dwukierunkowe

1Sygnał wyjściowy

Zasilanie 224V

3Wspólne podstawy

4Pustka szpilka

Połączenie trójprzewodowe

Picture2: HANT1 systemymUnicat- Nie.ntWynagrodzenieitt- Nie. wirig dia)gramy

Picture3:Ja...nrinicaJa...Ja...y sa)fe wirig dia)gra)m

Instalacja

Przekaźnik poziomu kabli i prętów ma różne ustalone sposoby dostosowania się do różnych warunków w miejscu pracy, gdy miejsce pracy nie może zapewnić urządzeń procesowych, takich jak M20 × 1.5 żółtych nitek lub flansek, można wybrać trzy metody instalacji (mocowane na ścianie, poziome stoisko rurowe i pionowe stoisko rurowe, które ułatwią instalację na miejscu.(Z obrazami)

Przy pomiarze nośników o większej ruchliwości użytkownik może wybrać przyczepę ciężarową, aby zapobiec gwałtownym kołysaniom czujnika, które mogą odgrywać rolę stabilności czujnika.Ciężkie przedmioty muszą być umieszczone na dnie pojemnika podczas dodawania masy, aby nie złamać przewodu czujnika.

Jeżeli warunki w miejscu pomiaru są słabe, użytkownik powinien użyć osłony czujnika w celu ochrony czujnika, aby uniknąć uszkodzenia ciała obcego lub wpływania na dokładność pomiaru.

Jeśli pojemniki nie są metalowe, należy umieścić obudowę nadajnika z dostępem drutu na dnie pojemnika przy użyciu nadajnika poziomu pręta KCF600;w przeciwnym razie pomiar nie jest dokładny.

Produkt ten został skalibrowany w fabryce; konieczność regulacji pola może być zastosowana w następujących metodach:

A: Inteligentny. cycWyjdź. dEbugg/ / /hod:

Miejsce zerowe ---- Kiedy poziom płynu znajduje się w najniższym miejscu, przytrzymując klawisz "Z" i "S" przez 8 sekund po tym samym czasie uwolnienia, a następnie kliknij klawisz "Z",prąd wyjściowy jest automatycznie regulowany do 4mA.

Po wypełnieniu miejsca ------ Gdy poziom płynu jest na najwyższym miejscu, przytrzymaj klawisz "Z" i klawisz "S" przez 8 sekund po tym samym wypuszczeniu, a następnie kliknij klawisz "S",prąd wyjściowy jest automatycznie regulowany do 20mA.

B: AwstrzymaniecWyjdź. DebZgadza się.hod:

Kiedy poziom płynu w następnej granicy, użyj śrubokrętu powoli obracający potencjometr "Z", obserwuj odczyty ammeter blisko 4mA

Gdy poziom płynu w górnej granicy, użyć śrubokrętu powoli obracający potencjometr "S" i obserwować odczyty ammeter blisko 20mA

I uruchomić go przez 2-3 razy więcej, dopóki zero i przedział były dokładne 4mA i 20mA.

- Nie, nie.Te:

1Produkty dostarczane z certyfikatem produktu i instrukcją obsługi, które mają numer produktu, parametry techniczne, schemat okablowania i datę produkcji, proszę sprawdzić, aby uniknąć błędu.

2. Instalacja powinna być oparta na typach połączenia produktu i nitki, sprawdź, czy interfejs witryny jest zgodny z interfejsem produktu czy nie.Uważaj na uszczelnienie., moment nie może być bezpośrednio dodany do obudowy nadajnika i może być dodany tylko do sześciostronnego interfejsu nadajnika.

3Przesyłki powinny być ściśle zgodne z instrukcjami firmy.

4Ten produkt jest precyzyjnym instrumentem konwersji energii, zakazuje rozbierania, zderzenia, upadku i twardej odrzucenia do gry.

5Przekaźnik działa natychmiast po włączeniu zasilania, ale wyjście może być stabilne po rozgrzaniu przez 30 minut.

6/Nieprawidłowe użycie, wyłączenie zasilania, sprawdzenie lub bezpośredni kontakt z naszym działem technicznym.

7Transport, przechowywanie powinny odtworzyć oryginalne opakowanie i przechowywać w chłodnym, suchym, wentylowanym magazynie.

8W procesie montażu należy zwrócić uwagę, aby uniknąć złamania skóry drutu czujnika.

9Przy instalacji drutu czujnika odległość od ściany basenu powinna być co najmniej 10 cm powyżej, w przeciwnym razie pomiar nie byłby dokładny.

10. linia uziemienia całej konstrukcji PTFE i poziom pręta muszą być prowadzone z

Środki pomiarowe; w przeciwnym razie pomiar nie byłby dokładny.

11W miejscu instalacji należy zastosować skuteczne środki ochrony przed błyskawicami.

12Obudowy wszystkich nadajników tej serii muszą być uziemione; opór uziemienia powinien być mniejszy niż 4Ω.

13- bariera bezpieczeństwa powinna być certyfikowana jako odporna na wybuchy; wymagania dotyczące jej montażu powinny być zgodne z wymaganiami instrukcji.

14. Gdy nadajnik jest używany do strefy "0" do transformatorów mocy zasilanych barierą muszą spełniać wymagania GB3836.4-2000 nr 8.1.

Zastosowanie:

Miernik poziomu płynów Kacise nadaje się do szerokiego zakresu zastosowań, w tym monitorowania poziomu paliwa w rozwiązaniach śledzenia GPS.Jest zasilany napięciem zasilania 2 ̊28 VDC i powinien być zasilany przez barierę bezpieczeństwa w celu zapewnienia bezpiecznej i niezawodnej pracyZakres temperatur sondy wynosi -50~250 °C, a zakres ciśnienia -0,1MPa~32MPa, co czyni ją idealną do stosowania w różnych warunkach przemysłowych.

Miernik poziomu płynu Kacise ma sygnał wyjściowy 4 ‰ 20 mA, 4 ~ 20 mA z komunikacją HART / 485 / CAN Bus Communication, co czyni go kompatybilnym z szeroką gamą systemów sterowania przemysłowego.Jest łatwy do zainstalowania i ma minimalną ilość zamówienia 2 jednostkiProdukt jest pakowany w karton i ma czas dostawy 5 dni roboczych.

Kacise Fluid Level Meter jest bardzo wszechstronnym produktem, który może być stosowany w różnych scenariuszach.zapewnienie, aby zbiorniki nigdy nie były puste i zapobieganie kosztownym przestojomUżywany jest również w rozwiązaniach śledzenia GPS do monitorowania zużycia paliwa i zapewnienia, że pojazdy działają z optymalną wydajnością.

Podsumowując, miernik poziomu cieczy Kacise to wysokiej jakości produkt, który nadaje się do szerokiego zakresu zastosowań przemysłowych.dokładnyNiezależnie od tego, czy potrzebujesz monitorować poziom paliwa w ciężarówce lub zbiorniku przemysłowym, czy szukasz czujnika poziomu pojemności do wykorzystania w rozwiązaniach śledzenia GPS,Kacise Fluid Level Meter to doskonały wybór.
