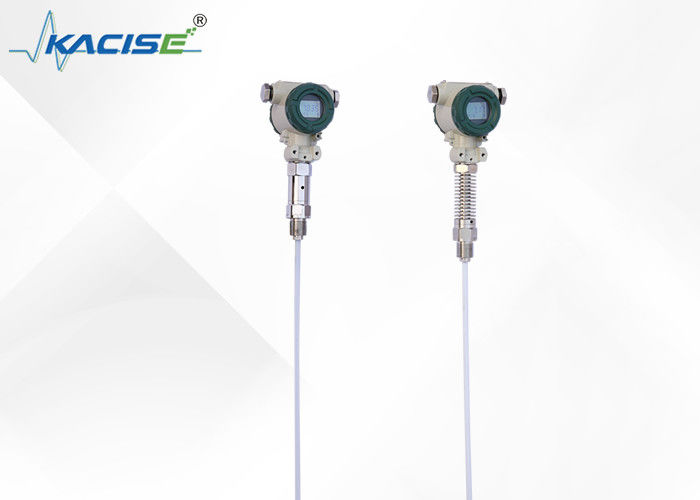

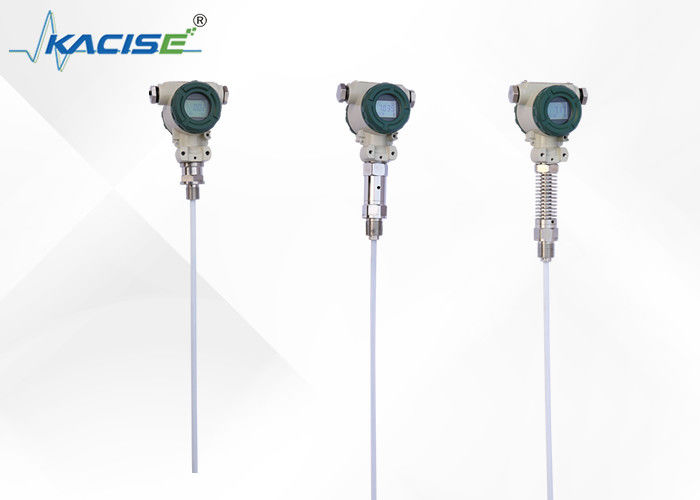

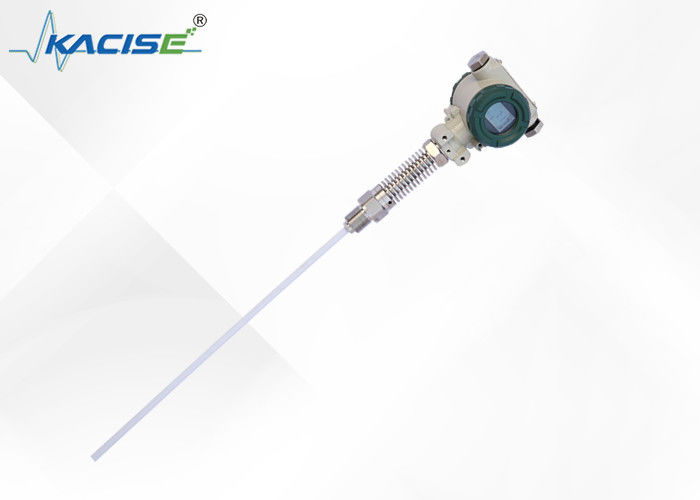

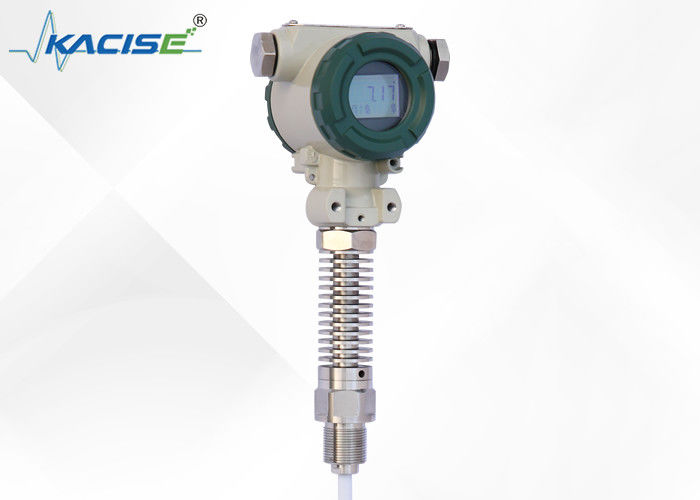

KCF6021-1-900mm Przełącznik pojemnościowy z ochroną IP67 Temperatura sondy -50~250C i zasilanie 2~28VDC

Pojemnościowy przetwornik poziomu serii KCF600 to doskonałe rozwiązanie do ciągłego wykrywania różnych cieczy w trudnych warunkach, takich jak wysoka temperatura i ciśnienie, korozja, krystalizacja i blokowanie. Przetwornik ten idealnie nadaje się do pomiaru wody, roztworów kwasów i zasad oraz poziomu wody w bojlerze. W przeciwieństwie do tradycyjnych przetworników poziomu, maszyna ta nie zawiera żadnych ruchomych ani elastycznych części i charakteryzuje się wyjątkową odpornością na uderzenia, łatwą instalacją, wysoką niezawodnością, wysoką precyzją i rozsądnymi kosztami.

Urządzenie zawiera zaawansowany obwód wykrywania pojemnościowego RF w celu precyzyjnej kompensacji temperatury i korekcji liniowości, która jest następnie przekształcana na standardowy sygnał elektryczny, który zwykle mieści się w zakresie od 4 do 20 mA. Konfiguracja systemu zapewnia opcję protokołów komunikacyjnych HART, CANBUS i 485. Pełny zakres przetwornika posiada funkcję samokalibracji, umożliwiającą użytkownikom automatyczną kalibrację wartości „zero” i „zakres” za pomocą prostego naciśnięcia dwóch klawiszy. Jest to urządzenie o dużych możliwościach adaptacji, które w różnych sytuacjach może zastąpić tradycyjne przetworniki poziomu typu pływakowego, typu wejściowego i typu różnicy ciśnień.

Wysoka niezawodność i minimalna konserwacja

Nasze produkty charakteryzują się prostymi konstrukcjami, które nie zawierają żadnych ruchomych ani elastycznych elementów. Dzięki temu nasze produkty charakteryzują się wysoką niezawodnością i wymagają minimalnej konserwacji. W normalnych warunkach nasze produkty nie wymagają regularnych średnich i małych napraw.

Różnorodność sygnału wyjściowego

Rozumiemy, że różne systemy wymagają różnych konfiguracji. Dlatego nasze produkty są wyposażone w różnorodne opcje wyjścia sygnału, aby zaspokoić różne potrzeby.

Dokładne pomiary

Nasze produkty są przystosowane do obsługi pojemników o wysokiej temperaturze i wysokim ciśnieniu, a na nasze pomiary nie ma wpływu temperatura, ciężar właściwy, kształt pojemnika ani wpływ ciśnienia. Dzięki temu nasze produkty są wysoce niezawodne w przypadku precyzyjnych pomiarów w ekstremalnych warunkach.

Nadaje się do cieczy żrących

Rozumiemy, że nie wszystkie płyny są sobie równe. Nasze produkty nadają się szczególnie do pomiaru cieczy korozyjnych, takich jak kwasy i roztwory alkaliczne. Możesz zaufać naszym produktom, które zapewniają dokładne i niezawodne pomiary w tych trudnych warunkach.

Zabezpieczenie przed przetężeniem, przepięciem i polaryzacją zasilania

Cenimy bezpieczeństwo naszych użytkowników. Dlatego nasze produkty są wyposażone w doskonałą ochronę przed przetężeniem, przepięciem i problemami z polaryzacją zasilania. Możesz zaufać naszym produktom, które zapewnią bezpieczne i niezawodne działanie w każdej sytuacji.

• Zasięg wykrywania: 0,01 ~ 30 m
• Dokładność: poziom 0,2, poziom 0,5
• Zakres ciśnienia: -0,1 MPa ~ 32 MPa
• Temperatura sondy: -50 ~ 250 ℃
• Temperatura otoczenia: -20 ~ 60 ℃
• Temperatura przechowywania: -55 ℃ ~ +125 ℃
• Sygnał wyjściowy: 4 ~ 20 mA, 4 ~ 20 mA z komunikacją HART / komunikacją 485 / magistralą CAN
• Napięcie zasilania: 12～28VDC (powinno być zasilane przez barierę zabezpieczającą)
• Mocowanie: Montaż śrubowy M20×1,5,M27×2,
  • Montaż kołnierzowy DN25, DN40, DN50. Specyfikacje specjalne można dostosować
• Materiał zwilżany: stal nierdzewna 316, 1Gr18Ni19Tior lub PTFE
• Stabilność długoterminowa: ≤0,2% FS/rok,
• Dryft temperaturowy: ≤0,02% FS/℃ (zakres 0 ~ 70 ℃)
• Poziomy wybuchowości: iskrobezpieczne ExiraⅡC T6, ognioszczelne Ext II C T5
• Ochrona: IP67
• Parametry iskrobezpieczne: Ui:28VDC,Ii:93mA, Pi: 0,65W, Ci: 0,042uf, Li: 0mH

Przetwornik poziomu przewodowy i prętowy ma wiele stałych sposobów dostosowania się do różnych warunków w miejscu instalacji. Jeżeli w placówce nie ma możliwości zapewnienia urządzeń procesowych, takich jak gwint wewnętrzny M20 × 1,5 lub kołnierz, można wybrać trzy metody instalacji (montaż na ścianie, poziomy stojak na rury i pionowy stojak na rury, które ułatwiają instalację na miejscu. (Zdjęcia)

Podczas pomiaru mediów o większej ruchliwości użytkownik może wybrać mocowanie obciążnika, aby zapobiec gwałtownym wahaniom czujnika, które mogą odgrywać rolę stabilności czujnika. Podczas dodawania ciężaru ciężkie przedmioty należy włożyć na dno pojemnika, tak aby nie zerwać przewodu czujnika.

Gdy warunki w miejscu pomiaru są złe, użytkownik powinien zastosować osłonę czujnika w celu ochrony czujnika, aby uniknąć uszkodzenia ciała obcego lub wpływu na dokładność pomiaru.

Jeżeli pojemniki nie są metalowe, w przypadku korzystania z prętowego przetwornika poziomu KCF600 obudowę przetwornika z dostępem do przewodów należy umieścić na dnie pojemnika; w przeciwnym razie pomiar nie będzie dokładny.

Ten produkt został skalibrowany fabrycznie; potrzebuje dostosowania pola, może zastosować następujące metody:

Odp.: inteligentna metoda debugowania obwodu:

Miejsce zero ----- Gdy poziom cieczy znajduje się w najniższym miejscu, przytrzymanie klawiszy "Z" i "S" przez 8 sekund po tym samym czasie zwolnienia, a następnie kliknięcie klawisza "Z", prąd wyjściowy jest automatycznie dostosowywany do 4mA.

Miejsce - napełnione ------ Gdy poziom cieczy osiągnie najwyższy poziom, przytrzymanie klawiszy "Z" i "S" przez 8 sekund po tym samym czasie zwolnienia, a następnie kliknięcie klawisza "S", prąd wyjściowy jest automatycznie dostosowywany do 20mA.

B: Metoda debugowania obwodu analogowego:

Gdy poziom cieczy osiągnie kolejną granicę, należy za pomocą śrubokręta powoli obracać potencjometr „Z”, obserwować wskazania amperomierza w okolicach 4mA

Gdy poziom cieczy osiągnie górną granicę, należy powoli obracać śrubokrętem potencjometr „S” i obserwować wskazania amperomierza w okolicach 20mA

I używaj go 2-3 razy dłużej, aż zero i zakres będą dokładne 4 mA i 20 mA. Po dokonaniu regulacji należy dokręcić pokrywę nadajnika.

1. Produkty dostarczane są z certyfikatem produktu i instrukcją, która zawiera numer produktu, parametry techniczne, schemat połączeń i datę produkcji. Prosimy sprawdzić, aby uniknąć pomyłki.
2. Instalacja powinna opierać się na połączeniu produktu i typach gwintów, sprawdź, czy interfejs witryny jest zgodny z interfejsem produktu, czy nie. Powoli dokręcaj połączenie gwintowe, zwróć uwagę na uszczelnienie, moment obrotowy nie może być dodawany bezpośrednio do obudowy przetwornika i może być dodawany jedynie do interfejsu przetwornika sześciostronnego.
3. Okablowanie powinno być ściśle zgodne z instrukcjami firmy.
4. Ten produkt jest precyzyjnym instrumentem do konwersji energii, uniemożliwiającym demontaż, kolizję, upadek i twarde odrzucenie gry.
5. Nadajnik Działa natychmiast po włączeniu zasilania, ale sygnał wyjściowy może być stabilny po nagrzaniu przez 30 minut.
6. Nieprawidłowe użytkowanie, wyłączenie zasilania, sprawdzenie lub bezpośredni kontakt z naszym działem technicznym.
7. Transport, przechowywanie należy przywrócić do oryginalnego opakowania i przechowywać w chłodnym, suchym i wentylowanym magazynie.
8. Podczas procesu instalacji należy zwrócić uwagę, aby uniknąć uszkodzenia powłoki przewodu czujnika.
9. Podczas instalowania przewodu czujnika odległość od ściany basenu powinna wynosić co najmniej 10 cm powyżej, w przeciwnym razie pomiar nie będzie dokładny.
10. Linię uziemiającą całej konstrukcji PTFE i poziom pręta należy przeprowadzić z mierzonymi mediami; w przeciwnym razie pomiar nie byłby dokładny.
11. W miejscu instalacji należy zastosować skuteczne środki ochrony odgromowej.
12. Obudowy każdego przetwornika tej serii muszą być uziemione; rezystancja uziemienia powinna być mniejsza niż 4 Ω.
13. Bariera bezpieczeństwa powinna posiadać certyfikat przeciwwybuchowy; wymagania instalacyjne powinny być zgodne z wymaganiami instrukcji.
14. W przypadku stosowania przetwornika w strefie „0” do transformatorów zasilanych z bariery muszą spełniać wymagania normy GB3836.4-2000 NO. 8.1.

Miernik poziomu płynu Kacise jest wykonany z wysokiej jakości stali nierdzewnej 316 lub materiału PTFE, który zapewnia trwałość i długotrwałą wydajność. Nadaje się do stosowania w różnych scenariuszach i zastosowaniach, takich jak pojemnościowy czujnik poziomu oleju w samochodach ciężarowych i zbiornikach przemysłowych.

Ten produkt ma dokładność ±2%, ±5% i dryft temperaturowy ≤0,02% FS/℃ (zakres 0～70℃). Może wytrzymać temperatury przechowywania -55 ℃ ~ +125 ℃ i temperatury sondy -50 ~ 250 ℃, dzięki czemu idealnie nadaje się do stosowania w trudnych warunkach przemysłowych.

Miernik poziomu płynu Kacise doskonale nadaje się do szerokiego zakresu zastosowań, takich jak monitorowanie poziomu paliwa w ciężarówkach, pomiar poziomu oleju w zbiornikach przemysłowych i inne zastosowania związane z pomiarem poziomu płynów. Technologia pojemnościowego czujnika paliwa zapewnia dokładne i niezawodne pomiary we wszystkich scenariuszach.

Nasz miernik poziomu płynu ma napięcie zasilania 2 ~ 28 V prądu stałego (i powinien być zasilany przez barierę zabezpieczającą). Zakres temperatury sondy wynosi -50~250 ℃ z dokładnością ±2%, ±5%. Zakres dla tego produktu wynosi 0,01 ~ 30 M, a zakres temperatur przechowywania wynosi -55 ℃ ~ +125 ℃.

Potrzebujesz niestandardowego pojemnościowego czujnika poziomu oleju do swojej ciężarówki lub zbiornika przemysłowego? Nie szukaj dalej niż Kacise! Skontaktuj się z nami już dziś, aby dowiedzieć się więcej o naszych usługach dostosowywania produktów.

• Pomoc przy montażu
• Szkolenia z zakresu użytkowania i konserwacji produktu
• Usługi naprawcze i konserwacyjne
• Usługi kalibracyjne
• Problemy techniczne i wsparcie
• Ulepszenia i ulepszenia produktów

Opakowanie produktu:

Miernik poziomu płynu zostanie bezpiecznie zapakowany w pudełko z odpowiednią wyściółką, aby zapobiec uszkodzeniom podczas transportu. Pakiet będzie zawierał także instrukcję obsługi i niezbędny sprzęt instalacyjny.

Wysyłka:

Produkt Miernik poziomu płynu zostanie wysłany standardową przesyłką lądową. Klienci mogą spodziewać się dostawy produktu w ciągu 5-7 dni roboczych od złożenia zamówienia.
