4-20mA Wyjście Ultrasonic Doppler Flow Meter z wielokanalizowaną łącznością czujników i ochroną IP68

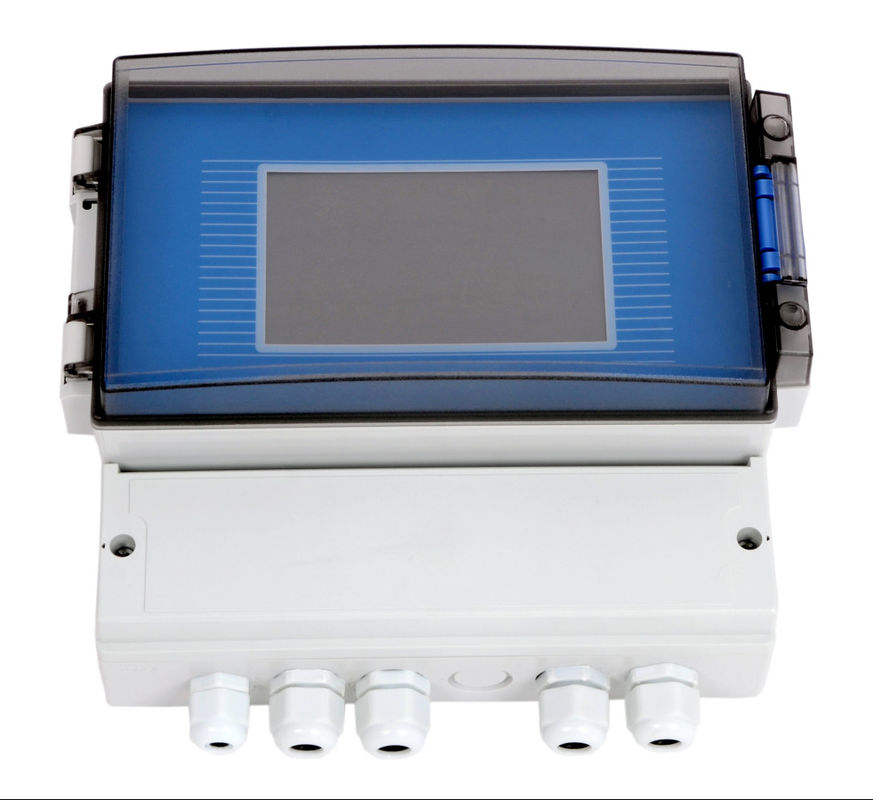

Host wyświetlania online może być podłączony do jednego lub wielu liczników przepływu Dopplera, może być podłączony do czujników jakości wody, jest używany do wyświetlania wartości mierzonych, zapisywania danych historycznych, rysowania obrazów,ustawienie parametrów, prąd komunikacji wyjściowej, zewnętrzna komunikacja RS485 i sterowanie wyjściem przekaźnika.

1. Wyświetlenie online przepływu, prędkości i poziomu wody
2. Parametry jakości wody można dostosować
3. Wsparcie zasilania prądem przemiennym i prądem stałym
4. Wspiera prąd 4-20mA
5. Wielokanałowa łączność czujników
6. Standardowa obudowa, zamontowana na ścianie lub na szynach zgodnie z normą DIN35

Produkt mierzy natężenie przepływu zgodnie z zasadą ultradźwiękowego efektu Dopplera i może mierzyć poziom wody i temperaturę poprzez czujnik ciśnienia.które mogą skutecznie wodoodporne i uszczelnione.

• Protokół komunikacji Modbus i autobus RS485 są używane do komunikacji z komputerem przenośnym.

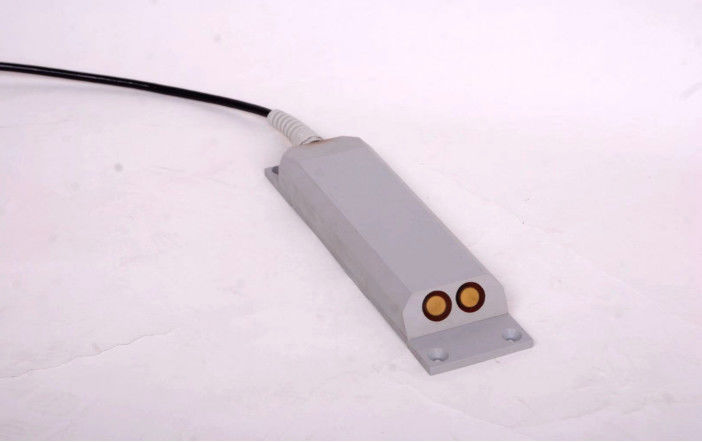

• Podwodny czujnik jest łatwy do zainstalowania.
• Wszystkie urządzenia mają elektroniczną konstrukcję, zasilanie wysokiego napięcia, niskie zużycie energii, brak części mechanicznych.wysoka niezawodność i silne przeciwdziałanie zakłóceniom.
• Można go stosować w różnych środowiskach wodnych, od czystej wody po rzekę Żółtą.

Zasada pomiaru przepływu Dopplera: Kiedy źródło ultradźwiękowe i obserwator poruszają się względnie, częstotliwość otrzymana przez obserwatora będzie różnić się od częstotliwości źródła ultradźwiękowego.Dlatego, małe cząstki i bąbelki poruszające się z wodą w stosunku do przetwornika ultradźwiękowego również zmienią częstotliwość odbioru przetwornika,i zwiększyć zwiększenie prędkości ruchu zawiesiny w wodzieW ten sposób mierzy się przesunięcie częstotliwości Dopplera, a prędkość przepływu wody w punkcie pomiaru prądu Dopplera.Jest to pomnożone przez powierzchnię przekroju poprzecznego kanału, aby uzyskać informacje o przepływie.

Ponieważ pomiar przepływu dopplera wykorzystuje prędkość rozprzestrzeniania się dźwięku w wodzie, a prędkość rozprzestrzeniania się dźwięku w wodzie jest ściśle związana z temperaturą wody,urządzenie posiada wbudowany czujnik temperatury do pomiaru temperatury, a następnie skorygować prędkość dźwięku.

Pomiar głębokości poziomu wykorzystuje czujnik ciśnienia do pomiaru odległości między pozycją czujnika prędkości przepływu a poziomem płynu.

• Rodzaje pomiarów: prędkość punktowa, poziom płynu, temperatura, przepływ
• Klasa ochrony: IP68
• Metoda pomiaru: online
• Zasada pomiaru: metoda akustyczna Dopplera, metoda obszaru prędkości
• Zasilanie: bateria, energia słoneczna, zasilanie sieciowe
• Sygnał wyjściowy: Modbus RS485
• Zawartość sygnału wyjściowego: prędkość punktowa, natychmiastowy przepływ, przepływ kumulacyjny, poziom wody, temperatura
• sygnał wyjściowy (środek zasilania zewnętrznego): 4~20mA
• 4~20mA Zawartość sygnału wyjściowego: natychmiastowy przepływ
• Wymogi dotyczące pH płynu: pH 6~8
• Wymóg ciśnienia płynu: 1 atmosfera standardowa w środowisku naturalnym
• Nieprzerwane zużycie mocy: 12V*65mA=12V*0,065A≈0,8W
