Przepływomierz sieci rurowej oparty na czujniku Dopplera

Przepływomierz sieci rur jest wykorzystywany głównie do monitorowania parametrów hydrologicznych sieci rur kanalizacyjnych i sieci rur wodociągowych, a nie jest wygodny do zasilania energią słoneczną i siecią elektryczną,i dane muszą być przesyłane do platformy chmurowejGłośnik sieci rurowej zapewnia baterie o dużej pojemności, DTU i obwód zarządzania niską mocą.

Charakterystyka

(1)Prężność przepływu, natychmiastowy przepływ, przepływ kumulacyjny, poziom płynu, temperatura

(2)Parametry jakości wody mogą być dostosowywane

(3) Czas gromadzenia i sprawozdawczości może być dostosowany

(4)Praca nieprzerwana dłuższa niż 2 lata

(5)Instalacja i budowa są niewielkie

(6)Wielokanałowa łączność czujników

(7)Bateria jednorazowa o dużej pojemności

1.Opis produktów

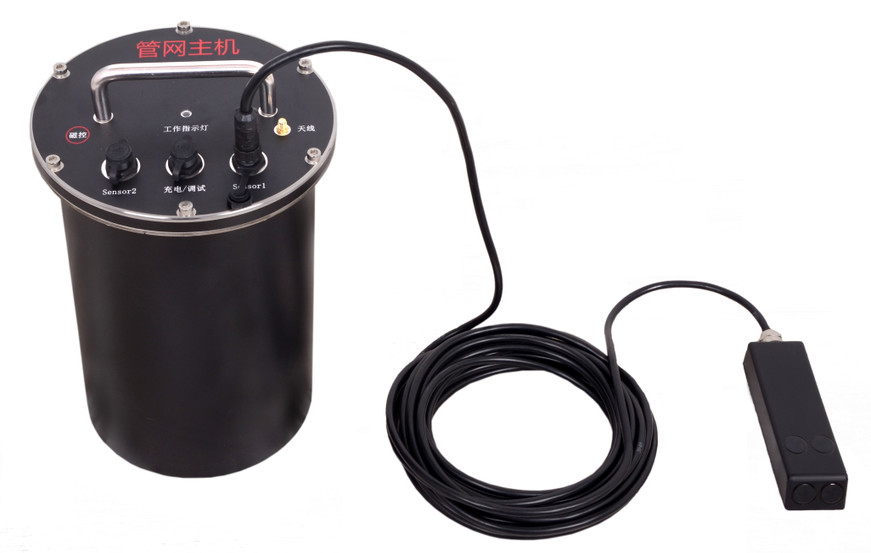

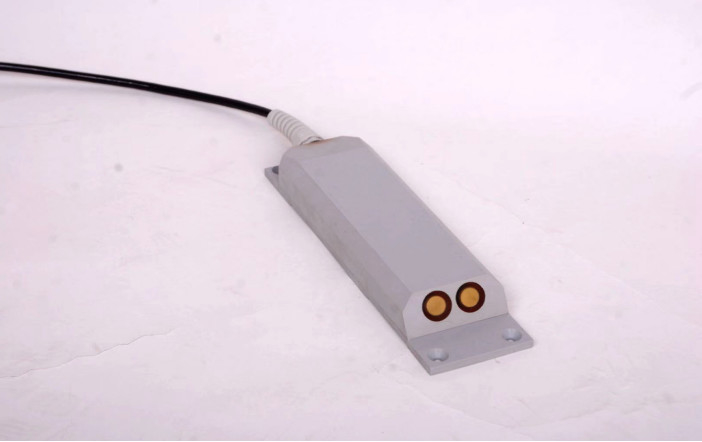

Produkt mierzy natężenie przepływu zgodnie z zasadą ultradźwiękowego efektu Dopplera i może mierzyć poziom wody i temperaturę poprzez czujnik ciśnienia.które mogą skutecznie wodoodporne i uszczelnione.

◆ Do komunikacji z komputerem przenośnym używa się protokołu komunikacyjnego Modbus i bus RS485.

◆ Urządzenie czujnika podwodnego jest łatwe w montażu.

◆ Wszystkie urządzenia mają konstrukcję elektroniczną, zasilanie wysokiego napięcia, niskie zużycie energii, brak części mechanicznych.wysoka niezawodność i silne przeciwdziałanie zakłóceniom.

◆ Można go stosować w różnych środowiskach wodnych, od czystej wody po rzekę Żółtą.

2.Pzasadę produktu

Zasada pomiaru przepływu Dopplera: Kiedy źródło ultradźwiękowe i obserwator poruszają się względnie, częstotliwość otrzymana przez obserwatora będzie różnić się od częstotliwości źródła ultradźwiękowego.Dlatego, małe cząstki i bąbelki poruszające się z wodą w stosunku do przetwornika ultradźwiękowego również zmienią częstotliwość odbioru przetwornika,i zwiększyć zwiększenie prędkości ruchu zawiesiny w wodzieW ten sposób mierzy się przesunięcie częstotliwości Dopplera, a prędkość przepływu wody w punkcie pomiaru prądu Dopplera.Jest to pomnożone przez powierzchnię przekroju poprzecznego kanału, aby uzyskać informacje o przepływie.

Ponieważ pomiar przepływu dopplera wykorzystuje prędkość rozprzestrzeniania się dźwięku w wodzie, a prędkość rozprzestrzeniania się dźwięku w wodzie jest ściśle związana z temperaturą wody,urządzenie posiada wbudowany czujnik temperatury do pomiaru temperatury, a następnie skorygować prędkość dźwięku.

Pomiar głębokości poziomu wykorzystuje czujnik ciśnienia do pomiaru odległości między pozycją czujnika prędkości przepływu a poziomem płynu.

3.Parametr produktu

3.1 Atrybuty produktów

◆ Rodzaje pomiarów: prędkość punktowa, poziom płynu, temperatura, natężenie przepływu

◆ Klasa ochrony: IP68

◆ Metoda pomiaru: online

◆ Zasada pomiaru: akustyczna metoda Dopplera, metoda obszaru prędkości

◆ Zasilanie: bateria, energia słoneczna, zasilanie sieciowe

◆ Sygnał wyjściowy: Modbus RS485

◆ Zawartość sygnału wyjściowego: prędkość punktowa, natychmiastowy przepływ, łączny przepływ, poziom wody, temperatura

◆ Sygnał wyjściowy (zdrowie zewnętrzne): 4~20mA

◆ 4~20mA Zawartość sygnału wyjściowego: natychmiastowy przepływ

◆ Wymagania dotyczące pH płynu: pH 6~8

◆ Wymóg ciśnienia płynu: 1 atmosfera standardowa w środowisku naturalnym

◆ Nieprzerwane zużycie mocy: 12V*65mA=12V*0.065A≈0.8W

3.2 Wskaźnik pomiaru

3.3 Specyfikacje

4.APrzypadek zastosowania
