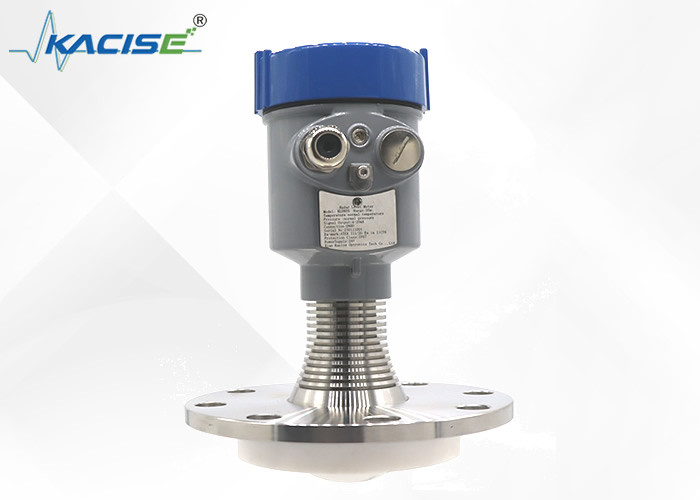

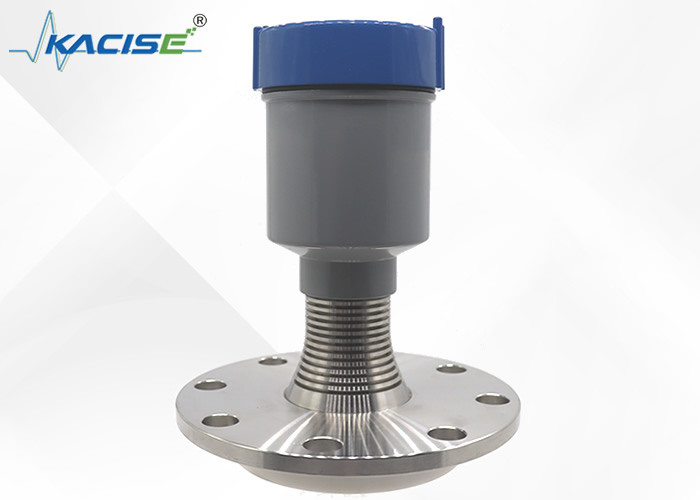

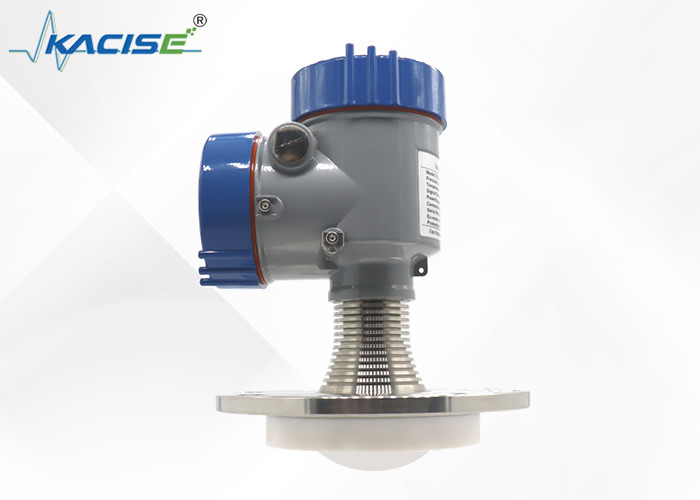

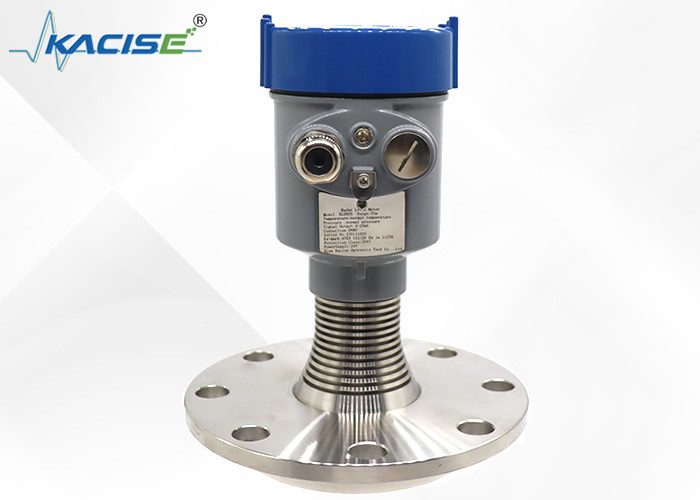

KLD805 80GHz 76mm Antena obiektywu Radaru nadajnik poziomu płynu dla wysokiej temperatury i ciśnienia
Wprowadzenie
KLD805 80GHz 76mm Lens Antenna Radar Liquid Level Transmitter jest niezwykłym urządzeniem specjalnie zaprojektowanym dla środowisk o wysokiej temperaturze i ciśnieniu.wykorzystuje częstotliwość 80 GHz i antenę soczewkową 76 mmTen nadajnik dokładne mierzy poziom płynu, dostarczając wiarygodne dane nawet w ekstremalnych warunkach, zapewniając efektywną kontrolę procesów przemysłowych.
Cechy
● Wysoki współczynnik sygnału do hałasu, niewielka ślepa strefa
● Wysoka rozdzielczość, 1 mm
● Wyższa precyzja, ±2 mm
● Węższy kąt emisji, kąt wiązki anteny 3°
● Krótsza długość fali, lepsze właściwości odblaskowe na powierzchni medium pomiarowego
Specyfikacja
| Średnie |
silny żrący płyn, para, pianka, wysoka temperatura i wysokie ciśnienie |
| Zakres pomiarowy |
0.1m?? 10/20/30/60/100m |
| Połączenie z procesem |
kołnierz ≥ DN80 |
| Temperatura procesu |
-40 ≈ 200°C |
| Ciśnienie procesu |
-0,1 ∼2,5 MPa |
| Wielkość anteny |
Antena soczewkowa 76 mm |
| Materiał antenowy |
PTFE |
| Dokładność |
±2 mm (zakres poniżej 35 m)
±5 mm (zakres od 35m do 100m)
|
| Klasa ochrony |
IP67 |
| Częstotliwość środkowa |
80 GHz |
| Kąt startu |
3° |
| Zasilanie |
Dwuprzewodowe /DC24V |
| |
4-przewodowy /DC12~24V |
| |
4-przewodowy /AC220V |
| Obudowa |
aluminium/ stal nierdzewna |
| Wyjście sygnału |
dwuprzewodowy: protokół 4...20mA/HART |
| |
czterodrukowy: 4...20mA/ RS485 Modbus |
Wymiar produktu
Jednostka w mm:
Sposób instalacji
Instalacja flansek
W przypadku stosowania instalacji flans, minimalna odległość między przyrządem a zbiornikiem
Ściana powinna być 200 mm.
1 płaszczyzna danych
2 środek zbiornika lub oś symetrii
Instalacja podnosząca
Przekaźnik poziomu radaru jest powszechnie stosowanym instrumentem pomiarowym materiałów, może dokładnie mierzyć wysokość materiałów i przesyłać dane do systemu sterowania w celu analizy i przetwarzania.Chociaż nadajnik radarowy ma dużą tolerancję, wymaga szczególnej uwagi podczas stosowania w środowisku o wysokiej temperaturze.
Środowisko o wysokiej temperaturze będzie miało duży wpływ na dokładność pomiarów nadajnika poziomu radaru, głównie dlatego, że wysoka temperatura spowoduje rozszerzenie materiału,wpływając w ten sposób na wyniki pomiarów materiałuW warunkach wysokiej temperatury rozszerzenie materiału spowoduje odchylenia w pomiarach wysokości materiału, wpływając w ten sposób na rzeczywiste zużycie materiału.W dodatku, środowisko o wysokiej temperaturze będzie miało również wpływ na właściwości materiału wskaźnika poziomu radaru, na przykład zmniejszając żywotność i stabilność komponentów elektronicznych i części mechanicznych.
W związku z tym, gdy nadajnik poziomu radaru musi być stosowany w środowisku o wysokiej temperaturze, należy wybrać specjalne materiały i metody przetwarzania w celu zapewnienia stabilnej wydajności.Przekaźnik poziomu jest zazwyczaj wykonany z materiałów odpornych na wysokie temperatury, takich jak stal i ceramika.Ponadto obwód nadajnika poziomu musi również poddać się specjalnej obróbce ochronnej, aby zapobiec niekorzystnym skutkom wysokiej temperatury na elementy elektroniczne.zainstalowanie osłon ochronnych dla płyt kondensatora i induktorów w celu zapobiegania korozji przewodników spowodowanej wysokimi temperaturami.
