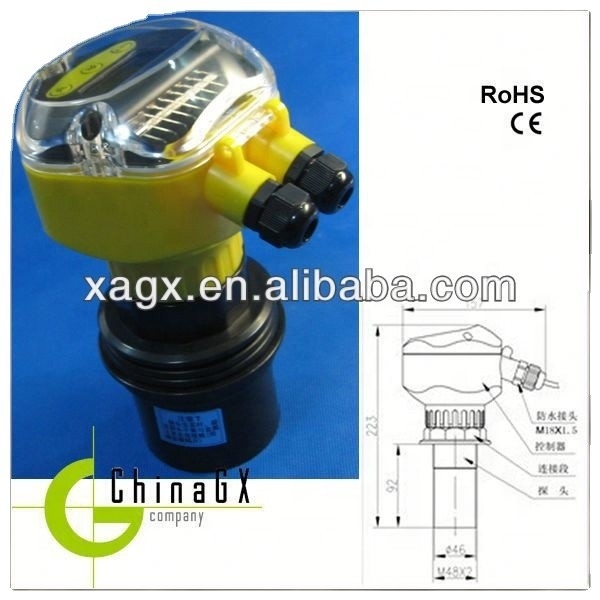

Wysokiej jakości nadajnik poziomu brzytów z ultra krótkiej ślepej strefy GXUM serii
Cechy
1- pomiar bez kontaktu.
2- Kosztownie efektywne.
3Łatwe w montażu i ustawieniu, można kalibrować instrument całkowicie zgodnie z naszym podręcznikiem.
4Łatwe w użyciu protokoły modbus (zarówno RTU jak i ASCII).
4.Osiem typów algorytmu można wybrać, aby dostosować się do różnych dziedzin zastosowań.
5Dokładność może wynosić 0,3% i przeciw wszelkiego rodzaju falom zakłóceń.
6Instrument ten jest instrumentem bezkontaktowym, dlatego ma niską szybkość awarii.
Parametrynadajnik poziomu obudowy
Funkcja | Rodzaj integralny | Typ podziału |
Zakres pomiarów | 5m,10m,15 m,20m,30m,40m,50 metrów,60m | 5m,10m,15 m,20m,30m,40m,50 metrów,60m,70m |
Dokładność pomiaru | 00,25%-0,5% | 00,25%-0,5% |
rezolucja | 3 mm lub 0,1%(który jest większy) | 3 mm lub 0,1%(który jest większy) |
wyświetlacz | Chiński i angielski LCD | Chiński i angielski LCD |
Wyjście analogowe | 4 przewody4~Obciążenie 20mA/750Ω 2 przewody4~Obciążenie 20mA/250Ω | 4~Obciążenie 20mA/750Ω |
Wyjście przekaźnika | 2 grupy AC 250V/8A lub DC 30V/5A programowalne(opcjonalnie) | Programuje się jeden kanał dla dwóch grup, podwójny kanał dla czterech grup w stanie AC 250V/8A lub DC 30V/5A(opcjonalnie) |
Zasilanie | Standardowa konfiguracja 24VDC opcjonalnie 220V AC+15% 50 Hz opcjonalne zasilanie 12VDC lub dostosowane do potrzeb | Standardowa konfiguracja 220V AC+15% 50 Hz opcjonalnie 24VDC 120mA opcjonalne zasilanie 12VDC lub dostosowane do potrzeb |
Temperatura otoczenia | Wskaźnik wyświetlania-20~+60°C, przekształtnik-20~+80°C | Instrument wyświetlania -20~+60°C, przekształtnik-20~+80°C |
komunikacja | Opcjonalnie 485,232komunikacja(Umowa producenta) | Opcjonalnie 485,232 komunikacja(Umowa producenta) |
Stopień ochrony | Urządzenie wyświetlające IP65,przetwornik IP68 | Urządzenie wyświetlające IP65,przetwornik IP68 |
przewód przetwornika | nie | Do 100 m, standardowa konfiguracja 10 m |
Instalacja przetwornika | W zależności od zakresu i przetwornika wybierz | W zależności od zakresu i przetwornika wybierz |
Uwaga:Ta seria ultradźwiękowego miernika poziomu może również dostosować zgodnie z wymaganiami klienta: specjalne specyfikacje przetwornika, takie jak hWysokie napięcie, odporność na wysoką temperaturę, niewielki kaliber, mała ciemna powierzchnia i tak dalej.
Wymiary instalacji:
Standardowy przyrząd do pomiaru poziomu ultradźwięków typu split:
Integralny wzmocniony ultraszybnik poziomu:
Integracyjny wybuchoodporny ultradźwiękowy miernik poziomu:
Zdjęcia produktów
Produkty pokrewne
Pakiet
1 sztukę na pudełko, wiele pudełek na karton lub na żądanie klienta.
Wystawa towarzystwa
Dostarczamy wysokiej jakości ultradźwiękowe mierniki poziomu, proszę poinformować nas o swoich wymaganiach, postaramy się najlepiej, aby zapewnić najbardziej odpowiednie rozwiązanie dla Ciebie.Odpowiemy w ciągu 24 godzin.
1Jak działają czujniki poziomu ultradźwięków?
Impuls ultradźwiękowy pulsuje okresowo z podstawy przetwornika.Czujnik mierzy czas pulsowy lotu między wytwarzaniem dźwięku a odbiciem, i przekłada się to na odległość lub wysokość poziomu płynu w naczyniu.
2Jakie są zalety czujników poziomu ultradźwięków?
Wiele płynów zastosowań ma trudne właściwości, które negatywnie wpływają na wydajność czujników typu kontaktowego, koszty utrzymania i/lub wymiany.węgłe i brudne płynneCzujniki ultradźwiękowe są bezkontaktowe, a zatem nieprzepuszczalne do tych cech.
3Czego powinienem unikać przy użyciu czujników poziomu ultradźwięków?
Zmiennikami zastosowania, których należy unikać przy zastosowaniu ultradźwięków, są ekstremalna piana, para, turbulencje lub montaż w wysokich armaturach o wąskich podnośnikach.Pary i turbulencje mogą pochłaniać i/lub odchylać znaczną część sygnału zwrotnegoWysokie podnośniki mogą zakłócać ścieżkę sygnału akustycznego.
4. Jak wybrać najlepszy inteligentny nadajnik poziomu flange serii GXUMzakres dla optymalnej wydajności?
W przypadku zastosowań wymagających z lekką pianą, parą i/lub turbulencją, należy wybrać szereg inteligentnych nadajników poziomu brzytów serii GXUM, które pokrywają wysokość zbiornika o co najmniej 25% marginesu.wybierz zasięg czujnika dwukrotnie większy niż wysokość zbiornikaDodatkowy czujnik poprawi wydajność w takich warunkach.
5Co oznacza sygnał 4-20 mA?
4-20 mA oznacza odległość pomiarową czujnika. Punkt ustawienia 4 mA jest zwykle umieszczany w pobliżu dolnej części pustego zbiornika lub największej odległości pomiarowej od czujnika.Punkt ustawienia 20 mA jest zwykle umieszczany w pobliżu górnej części pełnego zbiornika, lub najkrótszą odległość pomiarową od czujnika.
