Wprowadzenie

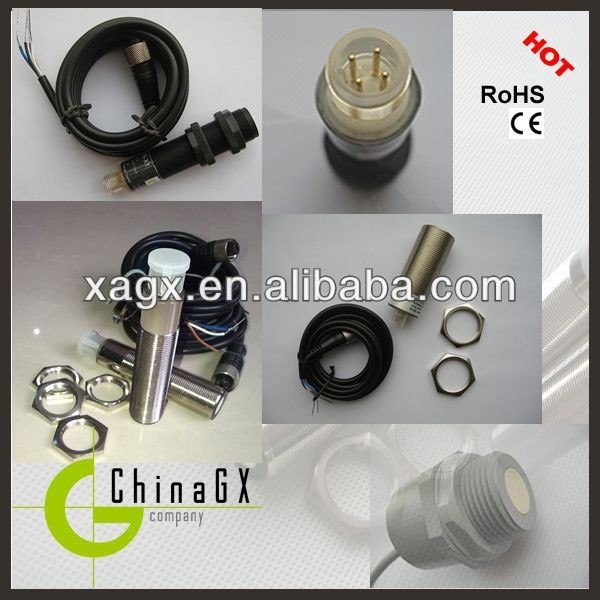

Czujniki ultradźwiękowe z serii GXUS obejmują różnorodne scenariusze zastosowań w automatyce przemysłowej.pomiar poziomu napełnienia lub wykrywanie poziomu napełnienia w bramach i drzwiach: oferują rozwiązania dla najróżniejszych wymagań aplikacji.
Czujniki z wyjściami cyfrowymi lub analogowym interfejsem 4-20 mA są powszechne.Większość czujników można nauczyć lub parametryzować za pośrednictwem interfejsu, a zatem dostosować do odpowiedniej aplikacji.

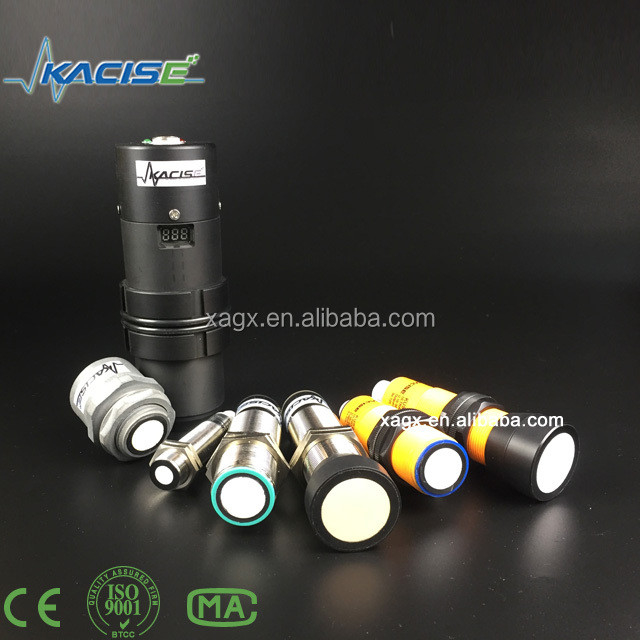

Cechy
Wysoka rozdzielczość
Krótki czas reakcji
Mała ślepa strefa
Dostępne różne wyjścia: wyjście switcha, analogowe lub RS232/485
Specyfikacja
GXUS-M18
GXUS-M30
|
Zakres wykrywania
|
70... 1000 mm; 120... 2000 mm; 200... 3000 mm
|
|
Standardowa płyta docelowa
|
100 mm x 100 mm
|
|
Częstotliwość przetwornika
|
ok.255 kHz
|
|
Opóźnienie w odpowiedzi
|
ok. 125 ms
|
|
LED niebieski
|
Włączenie
|
|
LED żółty
|
trwałe: obiekt w zakresie oceny
|
|
migające: funkcja programu, obiekt wykryty
|
|
LED czerwony
|
solid: błąd
|
|
migające: funkcja programu, nie wykryto obiektu
|
|
Napięcie robocze UB
|
10... 30 V prądu stałego, falowanie 10 % SS
|
|
Prąd zasilania bez obciążenia I0
|
≤45 mA
|
|
Rodzaj wyjścia
|
1 analogiczny wyjście 0-10V lub 4...20mA.
|
|
Rozstrzygnięcie
|
0.11 mm w maksymalnym zakresie wykrywania
|
|
Odchylenie krzywej właściwej
|
±1 % całkowitej wartości
|
|
Dokładność powtarzania
|
±0.1 % wartości w skali pełnej
|
|
Impedancja obciążenia
|
> 1kOhm
|
|
Wpływ temperatur
|
±1.5 % wartości w pełnej skali
|
|
Temperatura otoczenia
|
-25... 70 °C (-13... 158 °F)
|
|
Temperatura przechowywania
|
-40... 85 °C (-40... 185 °F)
|
|
Rodzaj połączenia
|
Złącze urządzenia M12 x 1, 4-pin
|
|
Stopień ochrony
|
IP65 (IP66 można wybrać)
|
|
Materiał
|
Obudowa: mosiądze niklowane
lub stali nierdzewnej
lub tworzywa sztuczne
|
|
Przetwornik: mieszanina żywicy epoksydowej/poziomów szklanych;
folia poliuretanowa
|
Dostosowanie limitów oceny
Czujnik ultradźwiękowy posiada analogiczny wyjście z dwoma ograniczeniami oceny do nauczania, które są ustawiane poprzez zastosowanie napięcia zasilania -UB lub +UB do wejścia TEACH-IN.Napięcie zasilania musi być stosowane do wejścia TEACH-IN przez co najmniej 1 s.Światła LED wskazują, czy czujnik rozpoznał cel podczas procedury TEACH-IN.
Można ustawić dwie różne funkcje wyjściowe:
1. Wartość analogowa wzrasta wraz ze wzrostem odległości od obiektu (wzrost rampy)
2. Wartość analogowa spada wraz z rosnącą odległością od obiektu (padająca rampa)
Wartość graniczna oceny może być określona tylko w ciągu pierwszych 5 minut poWłącz prąd.
Aby zmodyfikować limity oceny później,Użytkownik może określić pożądane wartości dopiero po ponownym włączeniu.
Rampy podnoszące się TEACH-IN (A2 > A1)
-Obiekt pozycji przy dolnej granicy oceny
- dolna granica A1 z - UB
- obiekt pozycji na górnej granicy oceny
- górna granica A2 z + UB
Rampa do upadku TEACH-IN (A1 > A2):
-Obiekt pozycji przy dolnej granicy oceny
- dolna granica TEACH-IN A2 + UB
- obiekt pozycji na górnej granicy oceny
- górna granica A1 z - UB
Ustawienie domyślne
A1: powierzchnia nieużywalna
A2: nominalny zakres wykrywania
Tryb działania: rampy podnoszące się
Ekran LED
|
Wyświetlacze w zależności od trybu pracy
|
Czerwona dioda LED
|
Żółta dioda LED
|
|
Ograniczenie oceny TEACH-IN
Obiekt wykryty
Nie wykryto obiektu.
Objekt niepewny (nieprawidłowy system TEACH-IN)
|
wyłączony
błyski
na
|
błyski
wyłączony
wyłączony
|
|
Tryb normalny (zakres oceny)
|
wyłączony
|
na
|
|
Wina
|
na
|
poprzedni stan
|
GXUS-M56
|
Zakres odległości
|
50...500 mm;100...1000 mm;200...3000 mm;300...5000 mm;
500...6000 mm
|
|
Rozstrzygnięcie
|
3 mm lub 0,1%(który jest większy)
|
|
Czas reakcji
|
< 200 ms
|
|
Wyświetlacz
|
LED
|
|
kąt emisji
|
20°
|
|
Wyjście analogowe
|
4~20mA/500Ω obciążenia
|
|
SWydobycie wiedźmy
|
Relaj DC 30V/ 5A, PNP/NPN(Wybór)
|
|
RS232/485
|
Protokół MODBUS lub protokół dostosowany (nieobowiązkowy))
|
|
Zasilanie
|
Standardowy 24VDC(±15%)
|
|
Temperatura otoczenia
|
-20~+60°C
|
|
Klasa ochrony
|
IP65 (IP66 można wybrać)
|
|
Instalacja
|
M56*2
|
