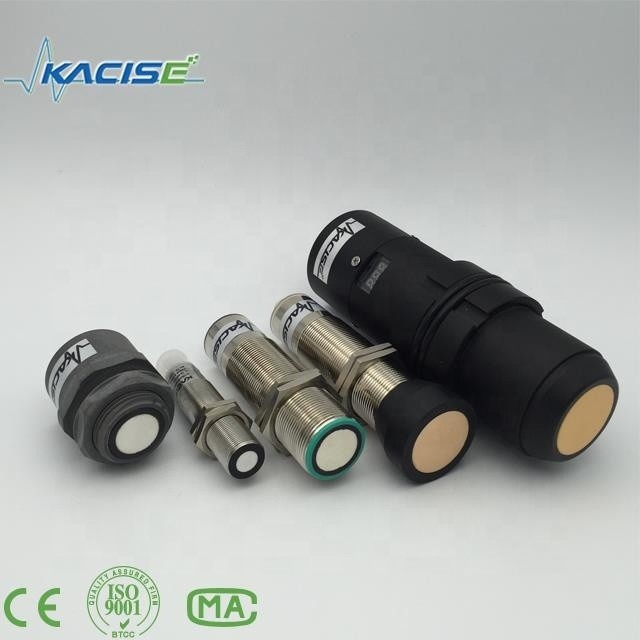

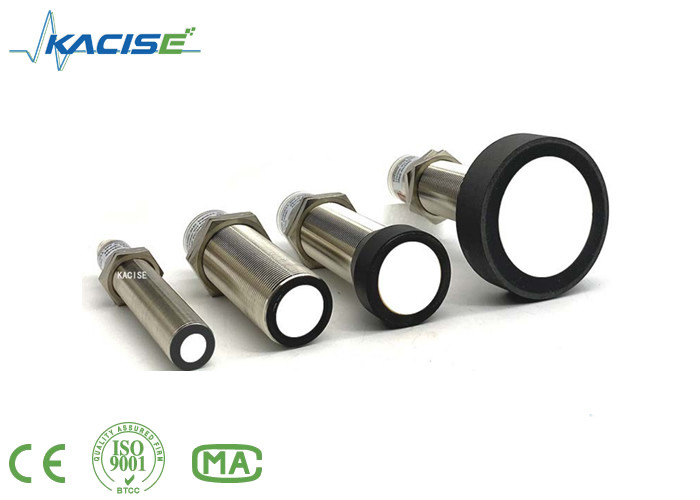

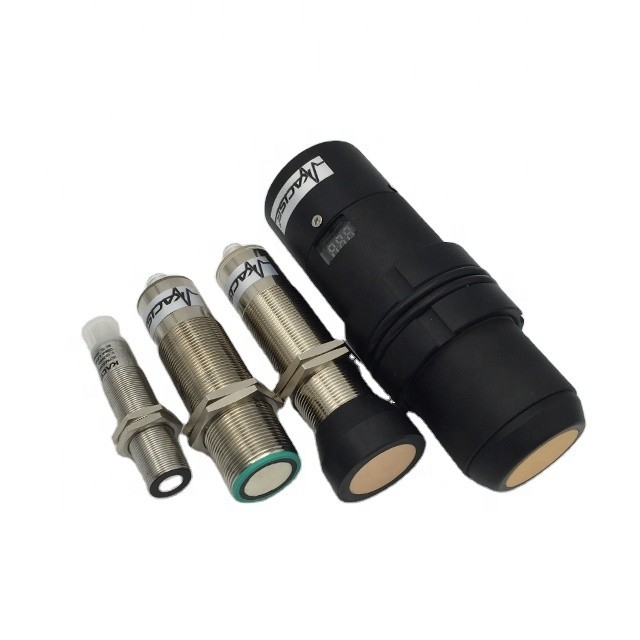

High Sensitivity Ultrasonic Cleaner Transducer 40 - 20mA

Opis produktu

Cechy przekształcacza ultradźwiękowego do czyszczenia na gorąco

1Kompatybilny z wieloma rodzajami tego samego produktu.

2. Wysoka wrażliwość

3Odczyty mogą występować do co 33 ms ((30 Hz) w promieniu 3 metrów lub występować do co 80 ms ((12.5 Hz) w promieniu 10 metrów.

4. Free run operacja może stale mierzyć i wydajność informacji ranger

5. 9V-28V z bardzo niskim średnim napięciem

6. Typ wyjścia wielofunkcyjnego, np. analogowy (40-20mA, 0/1-5V, 0/1-10V), RS485, autobus CAN.

7Czujnik działa na częstotliwości 40 kHz, 112 kHz, 175 kHz, 300 kHz, 1 MHz

 Synchronizacja zewnętrzna

Czujnik może być synchronizowany poprzez zewnętrzne zastosowanie napięcia fali kwadratowej.Impuls musi mieć czas trwania większy niż 100 μs. Cykl pomiarowy rozpoczyna się od spadającego krawędzi impulsu synchronizacyjnego. Niski poziom > 1 s lub otwarte wejście synchronizacyjne spowoduje normalną pracę czujnika.Wysoki poziom synchronizacji wyłącza czujnikDostępne są dwa tryby działania:

1Wielu czujników może być sterowane przez ten sam sygnał synchronizacji.

2Impulsy synchronizacyjne są wysyłane cyklicznie do poszczególnych czujników.

Synchronizacja wewnętrzna

Połączenia synchronizacyjne do 5 czujników zdolnych do wewnętrznej synchronizacji są połączone ze sobą.

Opóźnienie reakcji wzrasta w zależności od liczby czujników, które mają być zsynchronizowane.Czujniki muszą być obsługiwane w sposób niesynchronizowany, aby nauczyć się limitów oceny.

Uwaga:

Jeżeli opcja synchronizacji nie jest używana, wejście synchronizacyjne musi być podłączone do uziemienia (0V) lub czujnik musi być obsługiwany za pośrednictwem złącza kablowego V1 (4-pin).

Dostosowanie limitów oceny

Czujnik ultradźwiękowy posiada analogiczny wyjście z dwoma nauczalnych granic oceny._Blub + U_Bdo wejścia TEACH-IN. Napięcie zasilania musi być stosowane do wejścia TEACH-IN przez co najmniej 1 s. Światła LED wskazują, czy czujnik rozpoznał cel podczas procedury TEACH-IN.Dolna granica oceny A1 jest nauczana z - U_B, A2 z + U_B.

Można ustawić dwie różne funkcje wyjściowe:

1. Wartość analogowa wzrasta wraz ze wzrostem odległości od obiektu (wzrost rampy)

2. Wartość analogowa spada wraz z rosnącą odległością od obiektu (padająca rampa)

Wartość graniczna oceny może być określona tylko w ciągu pierwszych 5 minut po

Aby zmodyfikować limity oceny później,

Użytkownik może określić pożądane wartości dopiero po ponownym włączeniu.

Rampy podnoszące się TEACH-IN (A2 > A1)

- obiekt pozycji przy dolnej granicy oceny

- dolna granica A1 z - U_B

- obiekt pozycji na górnej granicy oceny

- górna granica A2 z + U_B

Rampa do upadku TEACH-IN (A1 > A2):

- obiekt pozycji przy dolnej granicy oceny

- dolna granica A2 z + U_B

- obiekt pozycji na górnej granicy oceny

- górna granica A1 z - U_B

Ustawienie domyślne

A1: powierzchnia nieużywalna

A2: nominalny zakres wykrywania

Tryb działania: rampy podnoszące się

Dostosowanie charakterystyki stożka dźwiękowego nowo zaprojektowanego przetwornika ultradźwiękowego generatora 40 kHz:

Czujnik ultradźwiękowy umożliwia tworzenie dwóch różnych kształtów stożka dźwiękowego, stożka dźwiękowego o szerokim kącie i stożka dźwiękowego o małym kącie.

1. Mały stożek dźwiękowy

- Wyłącz zasilanie.

- podłączyć przewód wprowadzający do -UB

- włącz zasilanie

- czerwona dioda diodowa miga raz z przerwą przed następną.

- żółta dioda LED: trwale włączona: wskazuje na obecność obiektu lub przedmiotu przeszkadzającego w zakresie wykrywania

- odłączyć przewód wprowadzania z -UB i zmiana zostanie zapisana

2. Szerszy kąt dźwięku

- Wyłącz zasilanie.

- podłączyć przewód wprowadzający Teach do + UB

- włącz zasilanie

- czerwona dioda diodowa miga podwójnie z długą przerwą przed następną.

- żółta dioda LED: trwale włączona: wskazuje obiekt lub przedmiot przeszkadzający w zakresie wykrywania

- odłączyć przewód wprowadzania z + UB i zmiana jest zapisana

Warunki instalacji

Jeśli czujnik jest zainstalowany w warunkach, w których temperatura otoczenia spada poniżej 0°C, powinien być dobrze zabezpieczony.musi być zamocowany w środku nici obudowy.

Informacje o opakowaniu i akcesoriach

2 jednostki są w pudełku, a wszystkie pudełka są pakowane w standardowe opakowania lub na życzenie klienta.

Akcesoria są następujące:

a, kabel o długości 2 metrów

b, 2 orzechy do mocowania czujnika
