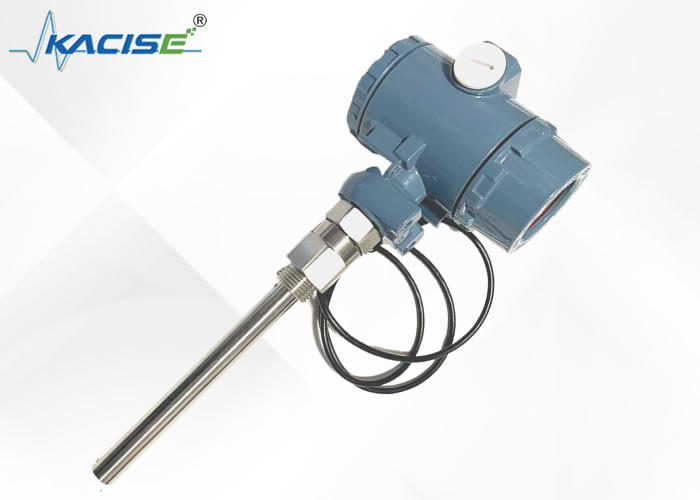

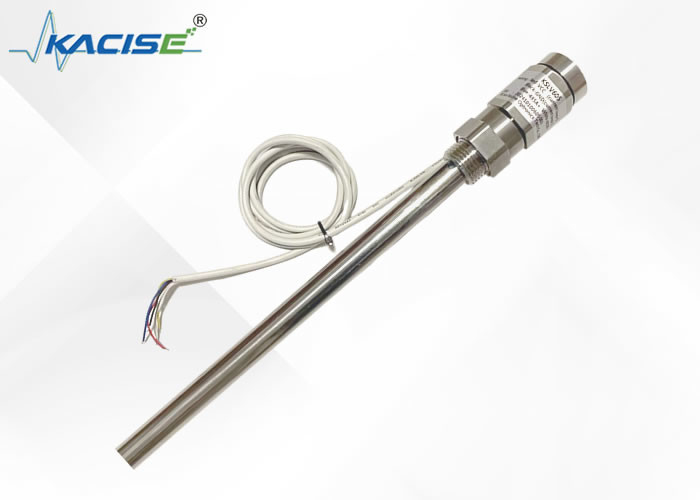

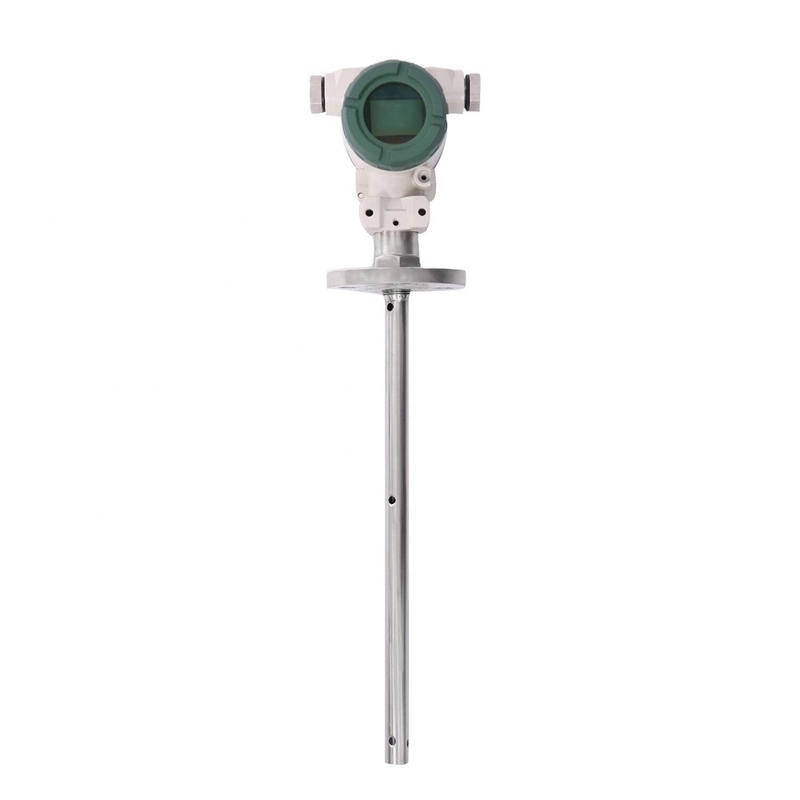

Czujnik poziomu zbiornika płynu serii KSLV605 Wysoka dokładność z stopniem ochrony IP67

1 Ogólny opis

Pojemnościowy inteligentny czujnik poziomu płynu to nadajnik poziomu płynu (poziomu materiału), który może być stosowany do płynu, oleju, ciała stałego, interfejsu i pomiaru.niezawodność jest znacznie poprawiona, nie ulega działaniu pary wodnej, pyłu ani kondensacji i ma zalety stabilnej i niezawodnej długotrwałej pracy, wysokiej wrażliwości, dobrej liniowości, odporności na wysokie temperatury,odporność na wysokie ciśnienie, itp. Inteligentny miernik poziomu cieczy to dwuprzewodowy sygnał pomiarowy 4~20mADC, łatwy do regulacji, transmisja bezprzewodowa, transmisja 485, itp.chemiczne, metalurgii, energii elektrycznej, papieru, farmaceutyki i innych dziedzin.

2Cechy

■Protokół Modbus jest łatwy w integracji.

■Prosta konstrukcja bez ruchomych lub elastycznych elementów, dzięki czemu ma wysoką niezawodność i minimalną konserwację.utrzymanie średnie i małe.

■Różne wyjścia sygnału są dogodne dla różnych konfiguracji systemów.

■odpowiedni do pomiaru poziomu zbiorników o wysokiej temperaturze i wysokim ciśnieniu, a wartość pomiarowa nie jest wpływana temperaturą, ciężarem właściwym mierzonego płynu,oraz kształt i ciśnienie pojemnika.

■Przystosowany jest szczególnie do pomiaru mocno żrących płynów, takich jak kwasy i alkalie.

■Doskonała ochrona nadprądu, nad napięciem i polarności zasilania.

■bezprzewodowy czujnik poziomu ma funkcję bezprzewodowego zdalnego przesyłania.

■Można zmierzyć dowolny medium.

3 Specyfikacja

●Działanie wykrycia: 0,1-30 m

●Rang pomiaru pojemności: 10PF ≈ 500PF

● Dokładność: klasa 0.1, klasa 0.2, klasa 0.5, klasa 1

●Rang ciśnienia: -0,1MPa

●Oporność na temperaturę sondy: -50-250°C

●Temperatura otoczenia: -40°C -85°C

●Temperatura przechowywania: -55°C+125°C

●Sygnał wyjściowy: 4×20mA, komunikacja 485 itd.

●Odległość komunikacji bezprzewodowego czujnika poziomu wyjścia jest mniejsza niż 200 metrów, a napięcie zasilania wynosi 3,3-36V (opcjonalne zasilanie akumulatorem)

●Przesyłka napięcia: 536V DC

●Materiał czujnika poziomu: stal nierdzewna 316, 1Gr18Ni19Ti lub PTFE

●Długoterminowa stabilność: ≤ 0,1% FS/rok,

●Przechylenie temperatury: ≤0,01%FS/ °C (w zakresie 0~70 °C)

●Przeciw wybuchowi: ExibIICT6

●Poziom ochrony: IP67

4 Struktura

Pojemnościowe czujniki poziomu płynu mają różne struktury ze względu na różne okazje i parametry zastosowania, ale ogólnie rzecz biorąc jego główną strukturę można podzielić na dwie części,mianowicie część czujnika i część nadajnika. jak pokazuje zdjęcie:

A na zdjęciu pokazuje czujnik, który bezpośrednio sondy do sprzętu kontenera lub środki

w środku pomiarowym rury licznikowej

B i C na rysunku to obudowy podłączające do fazy gazowej i do fazy ciekłej przyrządu pomiaru i kontroli poziomu cieczy, które są używane do podłączenia obudowy podłączającej do urządzenia,i płyn i ciśnienie w urządzeniu są przyciągane do cylindra pomiarowego.

Na rysunku D przedstawiono cylinder pomiarowy przyrządu pomiarowego i kontrolnego poziomu płynu, który może tworzyć pojemność z elektrodą czujnika.

E przedstawione na rysunku jest kołnierzem ściekowym, który może regularnie wypuszczać brud z przyrządu pomiarowego i kontrolnego poziomu płynu na zewnątrz,utrzymywać w czystości wewnętrzną część rurki pomiarowej przyrządu pomiarowego i kontrolnego poziomu płynu;, aby czujnik nie przylegał do brudu.

F pokazany na rysunku to nadajnik, który jest urządzeniem konwersji z pojemności na sygnał prądu standardowego,i jest centralną częścią całego instrumentu pomiarowego i kontrolnego poziomu płynuGłówną jego funkcją jest odbieranie wzrostu zmiany pojemności spowodowanego zmianą poziomu cieczy wysyłaną przez czujnik, a następnie po konwersji wydaje standardowy sygnał prądu 4-20mADC.Ten nadajnik wykorzystuje wojskowe urządzenia zintegrowane, o niskim zużyciu energii, wysokiej odporności na temperaturę, dużej niezawodności i spełnia wymagania bezpieczeństwa wewnętrznego.

Uwaga: pomiędzy nadajnikiem a rurą pomiarową znajduje się część uszczelniająca, która składa się z kilku uszczelnień,który może zapewnić, że medium pomiarowe jest w kontakcie ze czujnikiem, ale nie będzie wyciekaćTa sekcja jest ważną częścią uszczelniającą, proszę nie demontować jej bez zgody producenta, aby uniknąć wypadków.
