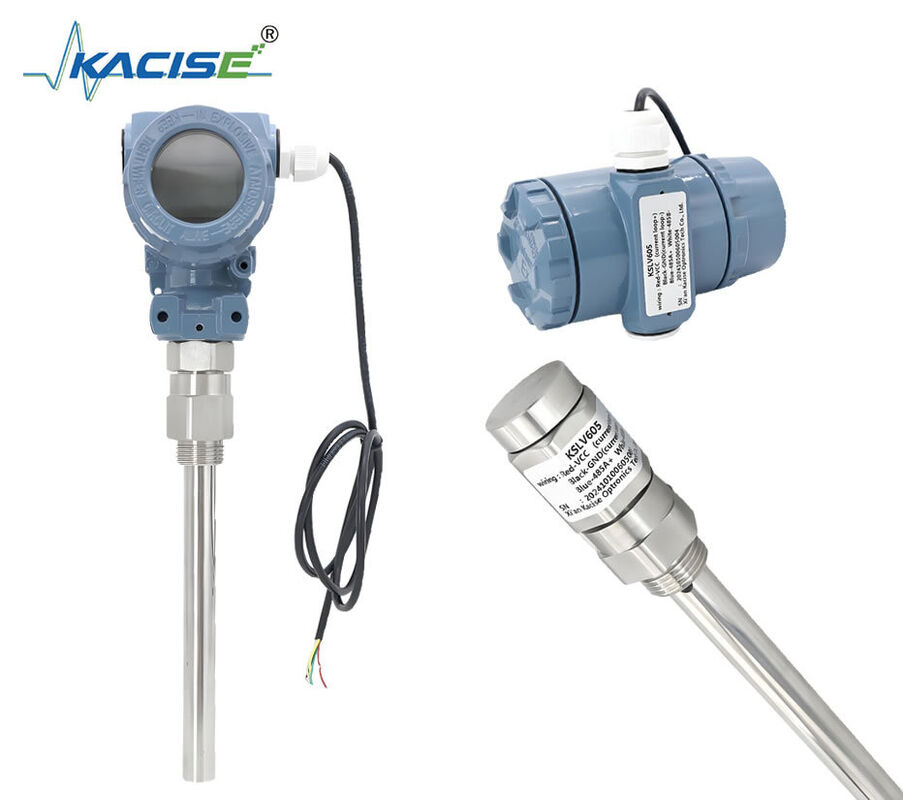

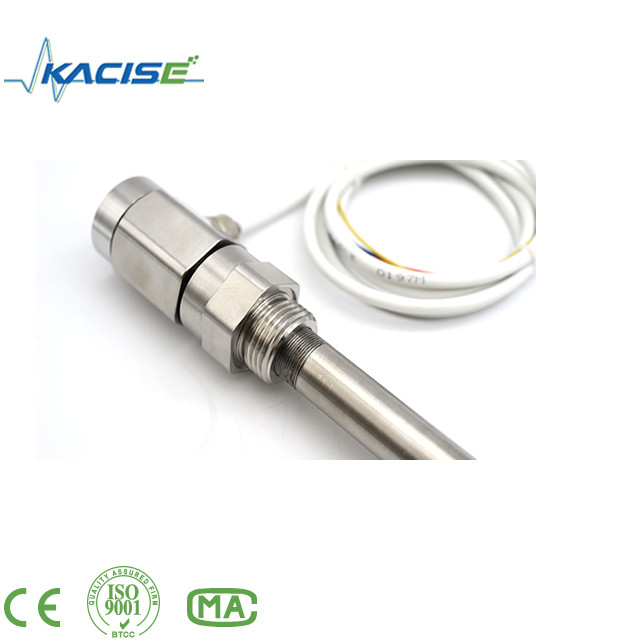

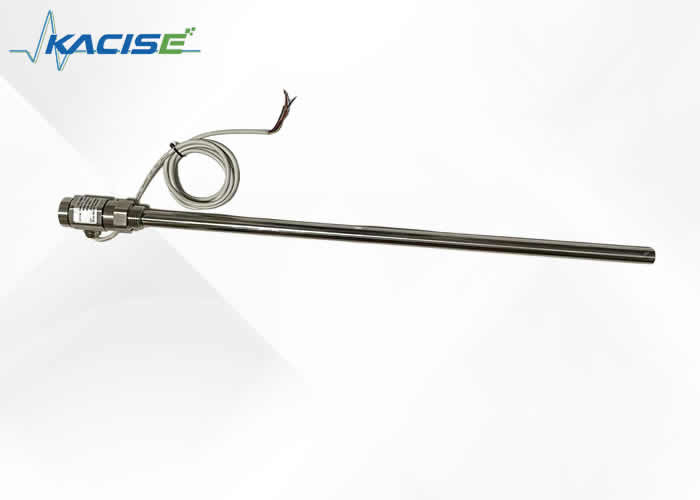

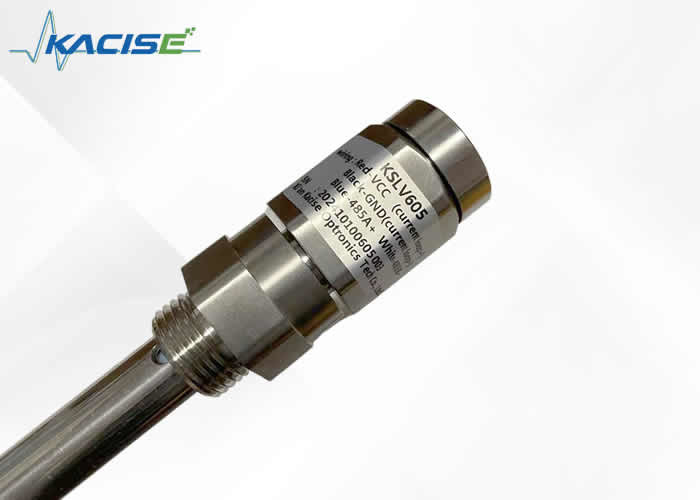

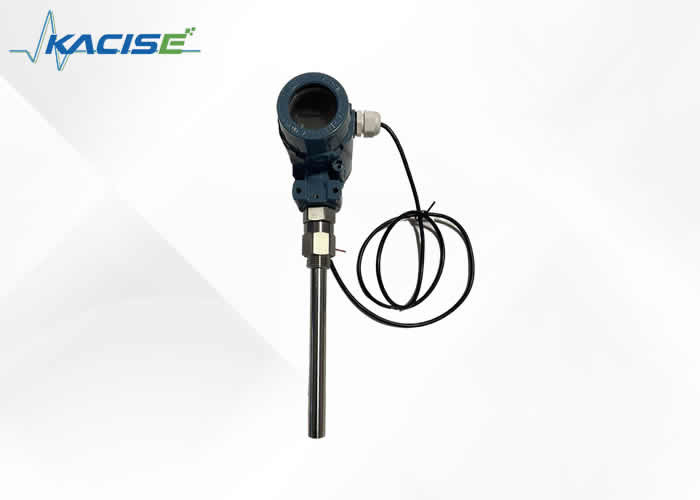

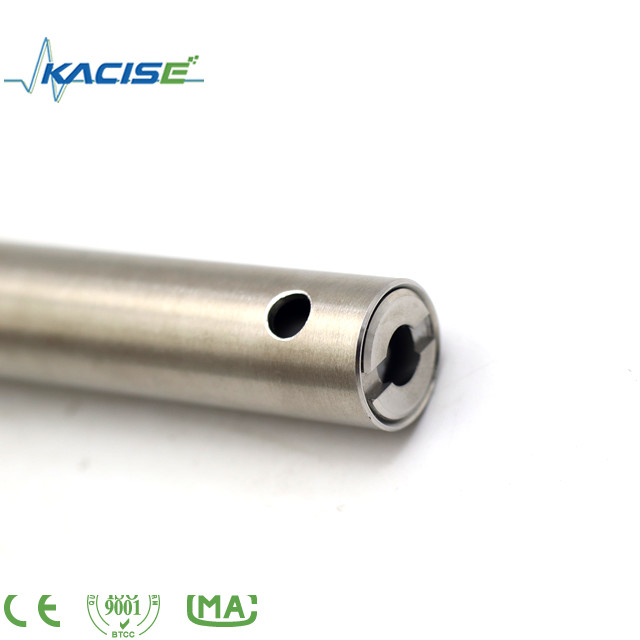

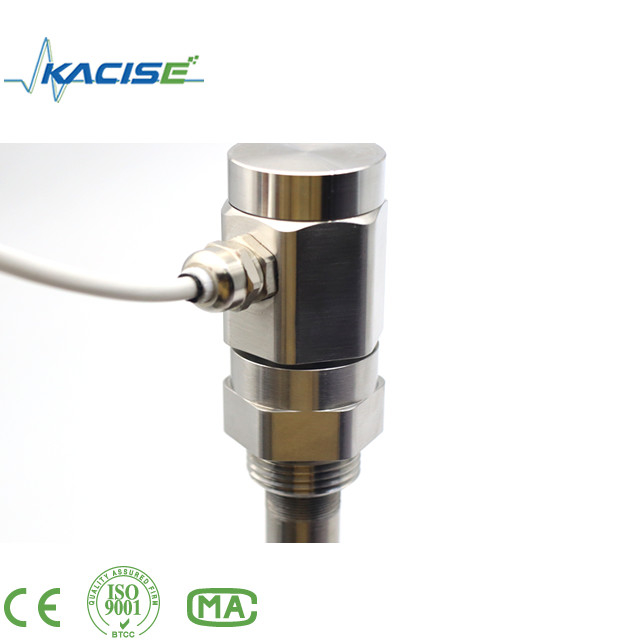

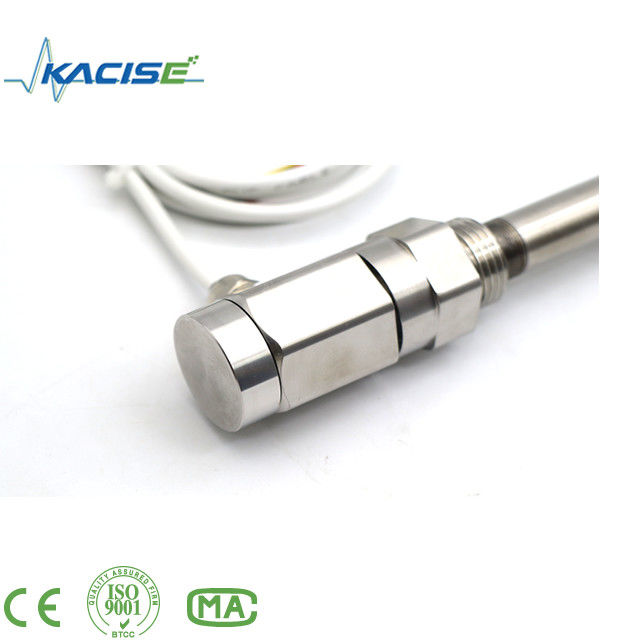

Czujnik poziomu pojemnościowego KSLV605
1 Ogólny opis
Pojemnościowy inteligentny czujnik poziomu płynu to nadajnik poziomu płynu (poziomu materiału), który może być stosowany do:płyn, olej, materiał stały, interfejs i pomiar. Nie ma ruchomych części, niezawodność jest znacznie poprawiona,nie ulega działaniu pary wodnej, pyłu ani kondensacji i ma zalety stabilnego i niezawodnegodługotrwałe działanie, wysoka wrażliwość, dobra liniowość, odporność na wysokie temperatury, wysokie ciśnienieinteligentny miernik poziomu cieczy jest dwukierunkowym (z napędem pętli) pomiarem 4~20mADCsygnał, łatwy w regulacji, transmisja bezprzewodowa, transmisja 485, itp. Można go szeroko stosować w ropie naftowej,chemiczne, metalurgiczne, energetyczne, papierowe, farmaceutyczne i inne.
2 Cechy charakterystyczne
Protokół Modbus jest łatwy w integracji.
Prosta struktura bez ruchomych lub elastycznych elementów, dzięki czemu ma wysoką niezawodność i minimalneW normalnych okolicznościach nie jest konieczne wykonywanie rutynowych czynności związanych z utrzymaniem dużych, średnich i średnich przedsiębiorstw.niewielka konserwacja.
Różnorodne wyjścia sygnału są dogodne dla różnych konfiguracji systemu.
Odpowiedni do pomiaru poziomu zbiorników o wysokiej temperaturze i wysokim ciśnieniu, oraz pomiaruwartość nie jest wpływana temperaturą, ciężarem właściwym mierzonego płynu oraz kształtem iciśnienie zbiornika.
Jest on szczególnie odpowiedni do pomiaru mocno żrących płynów, takich jak kwas i alkalia.
Doskonała ochrona nadprądu, nad napięciem i polarności zasilania.
Bezprzewodowy czujnik poziomu ma funkcję bezprzewodowej zdalnej transmisji.
Można zmierzyć dowolny medium.
3 Specyfikacja
Zakres wykrywania: 0.1~30m
Zakres pomiaru pojemności: 10PF~500PF
Dokładność: klasa 0.1, klasa 0.2, klasa 0.5, klasa 1
Zakres ciśnienia: -0,1 MPa~32MPa
Odporność temperatury sondy: -50~250°C
Temperatura otoczenia: -40~85°C
Temperatura przechowywania: -55°C~+125°C
Sygnał wyjściowy: 4~20 mA, komunikacja 485 itd.
Odległość komunikacji bezprzewodowego czujnika poziomu wyjścia jest mniejsza niż 200 metrów, a mocnapięcie zasilania wynosi 3,3-36V (opcjonalne zasilanie akumulatorem)
Napięcie zasilania: 5~36 V prądu stałego
Materiał czujnika poziomu: stal nierdzewna 316, 1Gr18Ni19Ti lub PTFE
Stabilność długoterminowa:≤00,1% FS/rok,
Przejście temperatury:≤0.01% FS/°C(w zakresie 0~70°C)
Odpowiednia klasa odporności na wybuch: ExibIICT6
Poziom ochrony: IP67
4 Struktura
Pojemne czujniki poziomu płynu mają różne struktury ze względu na różne okazje zastosowania iparametry, ale ogólnie jego główną strukturę można podzielić na dwie części, mianowicie czujnikczęść i część nadajnika. Jak pokazano na rysunku:
A na zdjęciu pokazuje czujnik, który bezpośrednio sondy do sprzętu kontenera lub środkiw środku pomiarowym rury licznikowej
B i C na rysunku to obudowy podłączające w fazie gazowej i w fazie ciekłej poziomu cieczyurządzenia pomiarowe i sterujące, które są używane do łączenia brzytów urządzenia, orazpłyn i ciśnienie w urządzeniu są przyciągane do butli pomiarowej.
D na rysunku przedstawia cylinder pomiarowy przyrządu do pomiaru i kontroli poziomu płynu,który może tworzyć pojemność z elektrodą czujnika.
E pokazana na rysunku jest kołnierzem ściekowym, który może regularnie wypuszczać brud na poziomie płynuprzyrządu pomiarowego i sterującego na zewnątrz, utrzymać wewnątrz rurki pomiarowej płynupomiar poziomu i urządzenie sterujące czyste, a czujnik nie powinien przylegać do brudu.
F pokazany na rysunku jest nadajnikiem, który jest urządzeniem konwersji z pojemności do standardowejjest centralną częścią całego przyrządu pomiarowego i kontrolnego poziomu płynu.Główną funkcją jest odbieranie wzrostu zmiany pojemności spowodowanego zmianą poziomu płynu wysyłaną przezPo konwersji nadaje standardowy sygnał prądu 4-20mADC.Przyjmuje zintegrowane urządzenia wojskowe, o niskim zużyciu energii, wysokiej odporności na temperaturę, silnymniezawodność i spełnia wymagania bezpieczeństwa wewnętrznego.
Uwaga: pomiędzy nadajnikiem a rurą pomiarową znajduje się część uszczelniająca, która składa się zz kilku uszczelnień, które mogą zapewnić, że medium pomiarowe jest w kontakcie ze czujnikiem, aleTa sekcja jest ważną częścią uszczelniającą, proszę nierozmontować go bez zgody producenta w celu uniknięcia wypadków.
5 Wyświetlacz
6 Przesłania
KSLV606 (model wyświetlacza) ma dwa sposoby okablowania: jeden jest RS485, a drugi 4-20mA.
1) RS485
2) 4-20mA
Po zainstalowaniu, przy użyciu po raz pierwszy, należy najpierw otworzyć zawór fazowy gazowy iNastępnie otwórz zawór fazy płynnej, aby zapewnić, że poziom płynu nie będzie gwałtownie wahał się, powodującbłędy pomiarowe.
Ponadto należy zadbać o to, aby połączenia kabli łączących były w dobrym kontakcie iW przypadku długotrwałego użytkowania należy zwrócić uwagę na regularne usuwanie ścieków, aby uniknąćWykorzystanie zwykłego płynu miedzianegoC-węgiel płynny, Baohe wieża ciepłej wody, basen ściekowy i innych brudnych mediów na przykład, powinnow celu zapewnienia wyładowania od 1 do 2 razy w tygodniu, podczas gdy środek czyszczący powinien być wyładowywany od 1 do 2 razy w tygodniu.2 razy w miesiącu.Obudowa nadajnika powinna być ściśle owinięta, aby zapobiec przedostaniu się wody, środka korozyjnego lub gazu.wchodząc, a zakazane jest zderzenie się z siłą zewnętrzną i demontaż przez nieprofesjonalistów.Istnieją trzy typowe metody okablowania nadajników: jak pokazano w lit. a) b) c)
Jak pokazano na rysunku powyżej, istnieją trzy metody okablowania nadajnika przyrządu pomiaru i kontroli poziomu płynu.Na rysunku (a) przedstawiono schemat okablowania nadajnika bezpośrednio i cyfrowy licznik wyświetlaniaNa rysunku b) przedstawiono schemat okablowania nadajnika i układu sterowania DCS. Układ sterowania zasilany jest 24V i podłączony do nadajnika.Na rysunku c) przedstawiono schemat połączenia nadajnika zasilany przez barierę bezpieczeństwaUżytkownicy mogą odnieść się do powyższych trzech metod okablowania podczas instalacji.
