Name: KLD800 Series 80G Radar Level Gauge PTFE Antenna Size Small Blind Spot
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KLD801
Price: 1,000.00 USD
Availability: InStock

Dom > produkty > Miernik poziomu płynu >

KLD800 Series 80G Radar Level Gauge PTFE Antenna Size Small Blind Spot

80G Radar Level Gauge

PTFE Antenna Radar Level Gauge

Small Blind Spot Radar Tank Gauge

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

KACISE

Orzecznictwo:

Model Number:

KLD801

Skontaktuj się z nami

Poproś o wycenę

Szczegóły produktu

Medium:

refer to detailed description

Measuring range:

0.05m～10/20/30/60/100m

Process connection:

refer to detailed description

Process temperature:

-40～220℃

Process pressure:

-0.1～2.5 MPa

Antenna size:

32/34/76mm lens antenna

Antenna material:

PTFE

Accuracy:

±1/±5mm

Protection class:

IP67

Center frequency:

123GHz/80GHz

Launch angle:

3°/2°

Power supply:

Two-wire /DC24V

Casing:

aluminum/plastic/stainless steel

Signal output:

two-wire /4...20mA/HART protocol

Podkreślić:

80G Radar Level Gauge

PTFE Antenna Radar Level Gauge

Small Blind Spot Radar Tank Gauge

Warunki płatności i wysyłki

Minimalne zamówienie

1 PCS

Cena

negocjowalne

Szczegóły pakowania

każda jednostka ma osobne pudełko, a wszystkie pudełka są pakowane w standardowe opakowania lub zgod

Delivery Time

5-8 work days

Payment Terms

L/C,D/A,D/P,T/T,Western Union,MoneyGram

Możliwość Supply

1000 sztuk/szt. tygodniowo do negocjacji

ZAŁĄCZONE PRODUKTY

Wideo

Odporny na korozję pojemnościowy nadajnik poziomu z wyjściem NPN/PNP jest używany do monitorowania poziomu w reaktorach laboratoryjnych

Najlepszą cenę

Wideo

KLD800 Series 80G Radar Level Gauge PTFE Antenna Size Small Blind Spot

Najlepszą cenę

Wideo

0.1m~3m Capacitive Water Level Sensor High Performance And Wide Range

Najlepszą cenę

1m Liquid Tank Level Sensor IP67 Fluid Level Meter RS485 Output

Najlepszą cenę

Skontaktuj się z nami

86--17719566736

Skontaktuj się teraz

Opis produktu

KLD800 serii 80G Miernik poziomu radaru PTFE Wielkość anteny Mała ślepa plamka

Atrybuty produktu

Atrybut	Wartość
Średnie	odwołanie się do szczegółowego opisu
Zakres pomiarowy	0.05m ̇10/20/30/60/100m
Połączenie z procesem	odwołanie się do szczegółowego opisu
Temperatura procesu	-40 ≈ 220°C
Ciśnienie procesu	-0,1 ∼2,5 MPa
Wielkość anteny	32/34/76 mm antena soczewki
Materiał antenowy	PTFE
Dokładność	±1/±5 mm
Klasa ochrony	IP67
Częstotliwość środkowa	123 GHz/80 GHz
Kąt startu	3°/2°
Zasilanie	Dwuprzewodowe /DC24V
Obudowa	aluminium/plastik/ stal nierdzewna
Wyjście sygnału	dwuprzewodowy /4...20mA/protokół HART

Opis produktu

Miernik poziomu radaru serii KLD-80G to ultrawysokiej częstotliwości, radar fal milimetrowych 80G o dokładności pomiaru do ±2 mm i minimalnej ślepej strefie 0,05 m. Konstrukcja anteny obiektywu,mniejszy kąt wiązki, bardziej odpowiedni do złożonych warunków pracy, takich jak zbiorniki o małej średnicy i cewki mieszane w zbiorniku.

Z większą przepuszczalnością i wieloma trybami pomiaru,różne anteny mogą być wybierane według różnych gałęzi przemysłu i kopalni, aby zapewnić, że radar może również mierzyć stabilnie i dokładnie w złożonych warunkach, takich jak wysoka temperatura, wysokiego ciśnienia i wysokiego pyłu.

Wysokiej częstotliwości 80g radarowy miernik poziomu ma zalety niskiej konserwacji, wysokiej wydajności, wysokiej precyzji, wysokiej niezawodności i długiej żywotności.W porównaniu z narzędziami kontaktowymi, takimi jak kondensatory i ciężary, ma niezrównane zalety.

Kluczowe cechy

Radary fal milimetrowych, dokładność pomiaru może sięgać do ±2 mm, a minimalna strefę ślepą pomiaru wynosi 0,05 m.
Mniejszy rozmiar anteny zapewnia pomiar większej liczby warunków pracy.
Różnorodność anten obiektywnych, mniejsze kąty startu, bardziej skoncentrowana energia, silniejsze sygnały echo.
Ma silniejszą penetrację i może być normalnie stosowany w przypadku przyczepności i kondensacji.
Zakres sygnału dynamicznego jest większy, a pomiar niskiej stałości dielektrycznej jest bardziej stabilny.
Wielokrotne tryby pomiaru, reakcja radaru w trybie szybkiego pomiaru.

Specyfikacje modelu

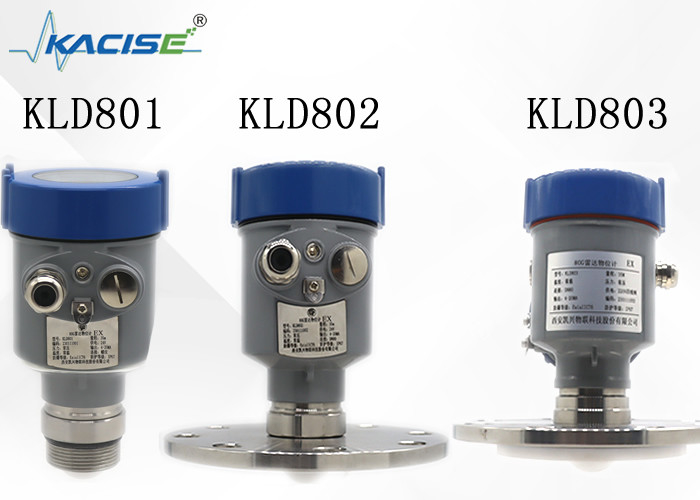

KLD801

Średnia:płynne, nieżrące

Zakres pomiaru:0.05m ̇10/20/30/60/100m

Połączenie procesu:G11⁄2A / 11⁄2NPT przędza / kołnierz ≥ DN40

Temperatura procesu:-40°C do 80°C

Ciśnienie procesu:-0,1 ∼0,3 MPa

Wielkość anteny:32 mm antena obiektywu

Materiał antenowy:PTFE

Dokładność:±1 mm

Klasa ochrony:IP67

Centralna częstotliwość:123 GHz

Kąt startu:3°

Zasilanie:Dwuprzewodowe /DC24V

Obudowa:aluminium/plastik/ stal nierdzewna

Wyjście sygnału:dwuprzewodowy /4...20mA/protokół HART

KLD802

Średnia:płyn nierzędny, płyn nieznacznie żrący

Zakres pomiaru:0.1m~10/20/30/60/100m

Połączenie procesu:kołnierz ≥ DN80

Temperatura procesu:-40 ≈ 110°C

Ciśnienie procesu:-0,1 ∼1,6 MPa

Wielkość anteny:32 mm antena obiektywu

Materiał antenowy:PTFE

Dokładność:±1 mm (zakres poniżej 35 m) ±5 mm (zakres między 35 m a 100 m)

Klasa ochrony:IP67

Centralna częstotliwość:80 GHz

Kąt startu:3°

Zasilanie:Dwuprzewodowe /DC24V

Obudowa:aluminium/ stal nierdzewna

Wyjście sygnału:dwuprzewodowy /4...20mA/protokół HART

KLD803

Średnia:mocno żrący płyn, para, pianka

Zakres pomiaru:0.1m?? 10/20/30/60/100m

Połączenie procesu:kołnierz ≥ DN50

Temperatura procesu:-40 ≈ 130°C

Ciśnienie procesu:-0,1 ∼2,5 MPa

Wielkość anteny:Antenna soczewki 34 mm

Materiał antenowy:PTFE

Dokładność:±1 mm (zakres poniżej 35 m) ±5 mm (zakres między 35 m a 100 m)

Klasa ochrony:IP67

Centralna częstotliwość:80 GHz

Kąt startu:3°

Zasilanie:Dwuprzewodowe /DC24V

Obudowa:aluminium/ stal nierdzewna

Wyjście sygnału:dwuprzewodowy /4...20mA/protokół HART

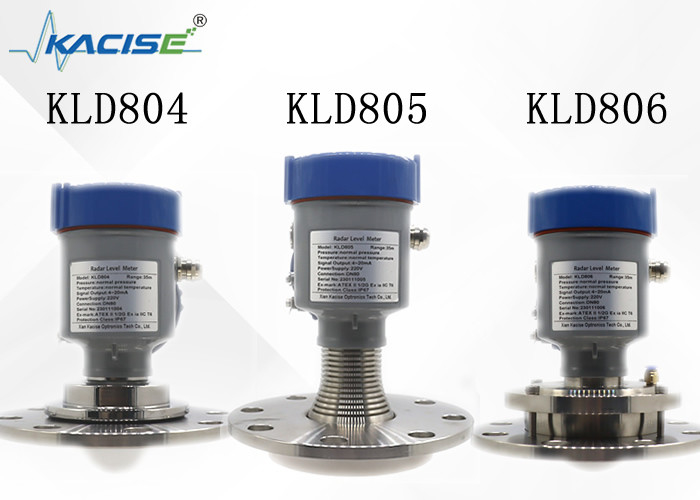

KLD804

Średnia:mocno żrący płyn, para, pianka

Zakres pomiaru:0.1m~10/20/30/60/100m

Połączenie procesu:kołnierz ≥ DN50

Temperatura procesu:-40 ≈ 130°C

Ciśnienie procesu:-0,1 ∼1,0 MPa

Wielkość anteny:Antena soczewkowa 76 mm

Materiał antenowy:PTFE

Dokładność:±1 mm

Klasa ochrony:IP67

Centralna częstotliwość:80 GHz

Kąt startu:2°

Zasilanie:Dwuprzewodowe /DC24V

Obudowa:aluminium/plastik/ stal nierdzewna

Wyjście sygnału:dwuprzewodowy /4...20mA/protokół HART

KLD805

Średnia:mocno żrący płyn, para, pianka, wysoka temperatura i wysokie ciśnienie

Zakres pomiaru:0.1m~10/20/30/60/100m

Połączenie procesu:kołnierz ≥ DN80

Temperatura procesu:-40 ≈ 200°C

Ciśnienie procesu:-0,1 ∼2,5 MPa

Wielkość anteny:Antena soczewkowa 76 mm

Materiał antenowy:PTFE/pełność całkowita

Dokładność:±1 mm

Klasa ochrony:IP67

Centralna częstotliwość:80 GHz

Kąt startu:3°

Zasilanie:Dwuprzewodowe /DC24V

Obudowa:aluminium / tworzywa sztuczne / stal nierdzewna

Wyjście sygnału:dwuprzewodowy /4...20mA/protokół HART

KLD806

Średnia:stały, pojemnik do przechowywania, pojemnik do przetwarzania, silny pył

Zakres pomiaru:0.3m~10/20/30/60/100m

Połączenie procesu:Flanka ≥ DN100

Temperatura procesu:-40 ≈ 110°C

Ciśnienie procesu:-0,1 ∼0,3 MPa

Wielkość anteny:Antena soczewki 76 mm (opcjonalnie)

Materiał antenowy:PTFE

Dokładność:± 5 mm

Klasa ochrony:IP67

Centralna częstotliwość:80 GHz

Kąt startu:3°

Zasilanie:Dwuprzewodowe /DC24V

Obudowa:aluminium/plastik/ stal nierdzewna

Wyjście sygnału:dwuprzewodowy /4...20mA/protokół HART

Diagram połączenia instalacji

Maksymalna wysokość cewki instalacyjnej H max zależy od średnicy cewki instalacyjnej D i wielkości kąta uruchomienia produktu.

KLD801/02

KLD803/KLD804/KLD805A

KLD806

Zasilanie

Rodzaj	Opis
(4?? 20) mA/HART ((2 przewody)	Zasilanie i sygnał prądu wyjściowego mają wspólny dwukernikowy kabel osłonięty.
(4?? 20) mA ((4 przewody/6 przewody)	Zasilanie musi być oddzielnie zasilane,i czterojądrowy zasłonięty kabel jest używany do zasilania i sygnału prądu (sygnał prądu i interfejs RS485 mogą być wyprowadzane jednocześnie, a do jednoczesnego wyjścia wymagany jest sześciokernikowy kabel osłonięty).
RS485/Modbus	Zasilanie musi być zasilane oddzielnie, a do zasilania i sygnału cyfrowego wykorzystuje się czterojadrowy kabel osłonięty. (Sygnał prądu i interfejs RS485 mogą być wyprowadzane jednocześnie,a do jednoczesnego wyjścia wymagany jest sześciokernikowy kabel osłonięty).

Diagram połączeń

Przewodnik dotyczący bezpieczeństwa

Proszę przestrzegać lokalnych przepisów dotyczących instalacji elektrycznych!

Wszystkie czynności związane z elementami elektrycznymi przyrządu muszą być wykonywane przez specjalistów, którzy przeszli formalne szkolenie.

Proszę sprawdzić tablicę oznaczającą przyrząd, aby upewnić się, że specyfikacja produktu spełnia Państwa wymagania.Proszę upewnić się, że napięcie zasilania jest zgodne z wymogami umieszczonymi na tablicy oznaczającej przyrząd.

Stopień ochrony

Ten przyrząd w pełni spełnia wymagania klasy ochrony IP66/67, proszę zapewnić wodoodporność głowicy uszczelniającej kabla.

Jak upewnić się, że instalacja spełnia wymagania IP67:

Upewnij się, że głowica uszczelniająca nie jest uszkodzona.
Upewnij się, że kabel nie jest uszkodzony.
Należy upewnić się, że stosowane kable spełniają wymagania przepisów dotyczących połączeń elektrycznych.
Przed wejściem do interfejsu elektrycznego zgięć kabel, aby zapewnić, że woda nie wpada do obudowy.
Proszę zacisnąć przewód.
Proszę podłączyć nieużywany interfejs elektryczny za pomocą ślepej wtyczki.

Wymiar obudowy

Jednostka w mm:
