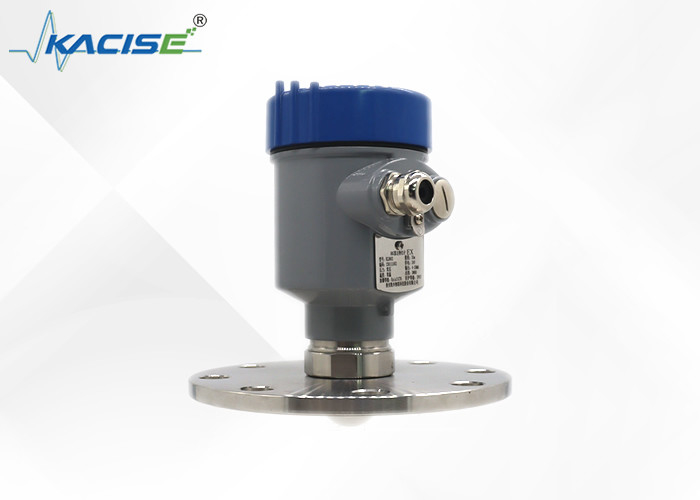

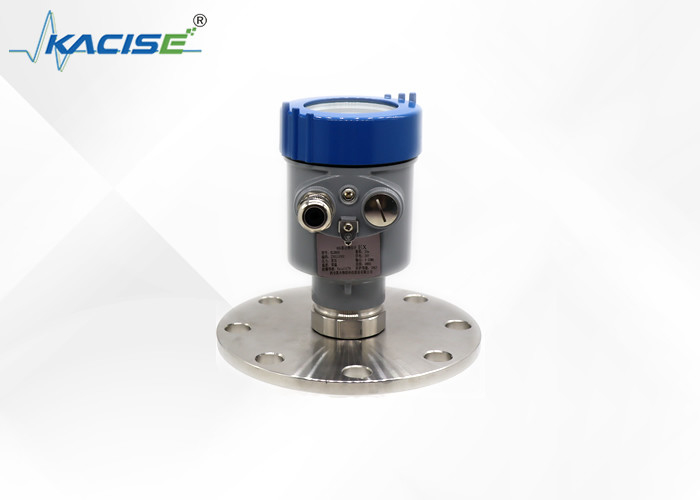

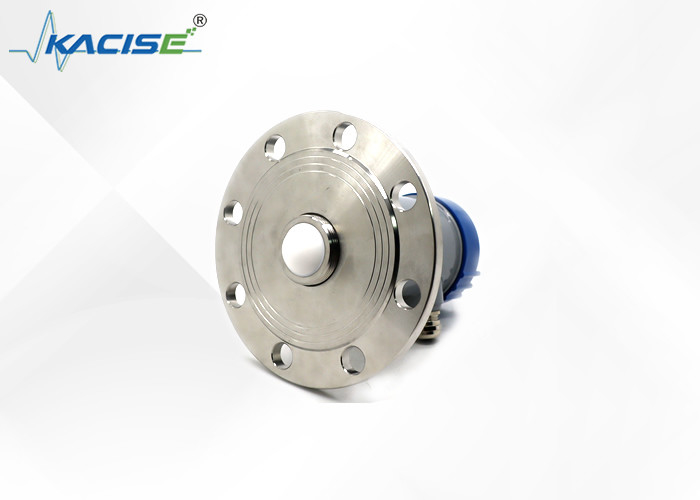

Name: KLD802 80G FMCW Kompaktowy Radar Nadajniki Poziomu Płynu Do Monitorowania Wody Rzeki, Częstotliwość środkowa 80GHz
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KLD802
Price: 1,000.00 USD
Availability: InStock

Dom > produkty > Miernik poziomu płynu >

KLD802 80G FMCW Kompaktowy Radar Nadajniki Poziomu Płynu Do Monitorowania Wody Rzeki, Częstotliwość środkowa 80GHz

Radar Fill Level Transmitters

FMCW Compact Radar Level Transmitter

River Water Radar Level Meter 30mm

Place of Origin:

CHINA

Nazwa handlowa:

KACISE

Orzecznictwo:

Model Number:

KLD802

Dokument:

KLD800 Series Radar Level S...v1.pdf

Skontaktuj się z nami

Poproś o wycenę

Szczegóły produktu

Średnie:

ciecz niekorozyjna, ciecz lekko żrąca

Skala:

0,1 m ~ 10/20/30/60/100 m

Proces łączenia:

kołnierz ≥ DN80

Temperatura procesu:

-40 ~ 110 ℃

Ciśnienie procesowe:

-0,1 ~ 1,6 MPa

rozmiar anteny:

Antena z obiektywem 32 mm

Materiał anteny:

Wypełnienie PTFE/całościowe

Dokładność:

±1mm/±5mm

Klasa ochrony:

IP67

Częstotliwość środkowa:

80 GHz

Kąt startu:

3°

Zasilanie:

DC24V/DC12~24V/AC220V

Obudowa:

aluminium / tworzywo sztuczne / stal nierdzewna

Wyjście sygnału:

4...20mA/protokół HART/RS485 Modbus

Podkreślić:

Radar Fill Level Transmitters

FMCW Compact Radar Level Transmitter

River Water Radar Level Meter 30mm

Warunki płatności i wysyłki

Minimum Order Quantity

1PCS

Packaging Details

each unit has individual box and all boxes are packed in standard packages or customers requests available

Delivery Time

5-8 work days

Payment Terms

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Supply Ability

1000 Piece/Pieces per Week negotiable

ZAŁĄCZONE PRODUKTY

Wideo

Kontroler wyświetlacza serii KDI obsługujący komunikację między różnymi maszynami

Najlepszą cenę

Wideo

Kontroler wyświetlacza serii KDI z otwartym interfejsem ustawiania parametrów wewnętrznych o wysokiej dokładności i rozdzielczości 0,1

Najlepszą cenę

Wideo

Dokładny sterownik wyświetlacza pomiarów serii KDI z wielokrotnym przełączaniem wskaźników wejścia i kompensacją temperatury

Najlepszą cenę

Wideo

Kontroler wyświetlacza kolumny świetlnej serii KDI z pomiarem cyfrowym i analogowym

Najlepszą cenę

Skontaktuj się z nami

86--17719566736

Skontaktuj się teraz

Opis produktu

KLD802 80G FMCW Kompaktowy Radar Nadajniki Poziomu Płynu Do Monitorowania Wody Rzeki, Częstotliwość środkowa 80GHz

Wprowadzenie

KLD802 80G FMCW Compact Radar Liquid Level Transmitter jest niezbędnym narzędziem do monitorowania wody w rzece.Jego kompaktowy wygląd sprawia, że jest wygodny do montażu i obsługiEfektywnie mierzy i przekazuje dane, umożliwiając dokładną ocenę i zarządzanie stanami wód rzek.

Cechy

pomiar bezstykowy z zasadą działania FMCW;
W kącie promieniowania jest niewielki i instrument łatwiej unika zakłóceń z powodu ewentualnej przeszkody;
Wielkość anteny radaru jest niewielka i łatwa w montażu; górna martwa strefa jest mniejsza, bardziej nadaje się do monitorowania wody rzeki;

KLD802

Średnie: ciecz nieżrąca, ciecz nieznacznie żrąca
Zakres pomiarowy: 0,1 m~10/20/30/60/100 m
Połączenie procesowe: flanszka ≥ DN80
Temperatura procesu: -40~110°C
Ciśnienie procesowe: -0,1 ∼1,6 MPa
Wielkość anteny: 32 mm antena soczewkowa
Materiał anteny: PTFE
Dokładność: ±1 mm (zakres poniżej 35 m)
±5 mm (zakres od 35m do 100m)
Klasa ochrony: IP67
Częstotliwość środkowa: 80 GHz
Kąt startu: 3°
Zasilanie: dwukierunkowe /DC24V
4-przewodowy /DC12~24V
4-przewodowy /AC220V
Obudowa: aluminiowa/ stalowa
Wyjście sygnału: dwuprzewodowy /4...20mA/protokół HART
czterodrukowy / 4...20mA/ RS485 Modbus

Instalacja

1.Instalacja brzegów

W przypadku instalacji brzytów minimalna odległość między przyrządem a ścianą zbiornika powinna wynosić 200 mm.

① płaszczyzna danych

② środek zbiornika lub oś symetrii

2Instalacja podnosząca

Wymogi dotyczące instalacji

W przypadku instalacji urządzenia należy unikać umieszczania go nad wejściem materiału i unikać różnych przedmiotów, które mogą wpływać na sygnał, takich jak mieszanie wiatrówek itp.

KLD802 80G FMCW Kompaktowy Radar Nadajniki Poziomu Płynu Do Monitorowania Wody Rzeki, Częstotliwość środkowa 80GHz 5

W wyjątkowo złożonych warunkach pracy przyrząd może pracować normalnie, jeśli nie ma przeszkody w obszarze o promieniu 20 cm pośrodku punktu montażu.

KLD802 80G FMCW Kompaktowy Radar Nadajniki Poziomu Płynu Do Monitorowania Wody Rzeki, Częstotliwość środkowa 80GHz 8

Schemat połączenia instalacji:

Maksymalna wysokość cewki montażowej H max zależy od średnicy cewki montażowej D i wielkości kąta uruchomienia produktu.

Zbyt długi połączenie instalacji wpłynie na wydajność radaru.

KLD802 80G FMCW Kompaktowy Radar Nadajniki Poziomu Płynu Do Monitorowania Wody Rzeki, Częstotliwość środkowa 80GHz 9

Wymiary

Wymiar obudowy
Jednostka w mm:

KLD802 80G FMCW Kompaktowy Radar Nadajniki Poziomu Płynu Do Monitorowania Wody Rzeki, Częstotliwość środkowa 80GHz 10

Produkcja:

Xi'an Kacise Optronics Tech Co., Ltd uważa się za dostawcę rozwiązań i producenta.
Co możemy zapewnić:
Zakres obejmuje dostosowaną wersję powłoki / kolor, rodzaj wątku ((G-Thread / NPT Thread), dostosowane oprogramowanie, wydruki, podręcznik i katalog.Moduł radarowy jest na pewno dostępny..
