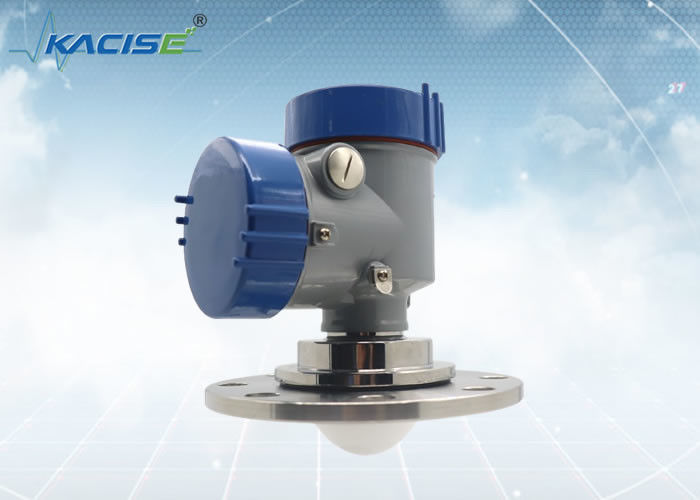

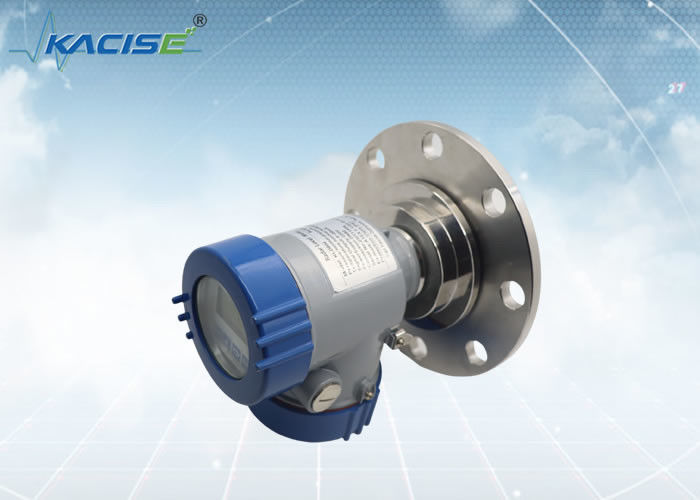

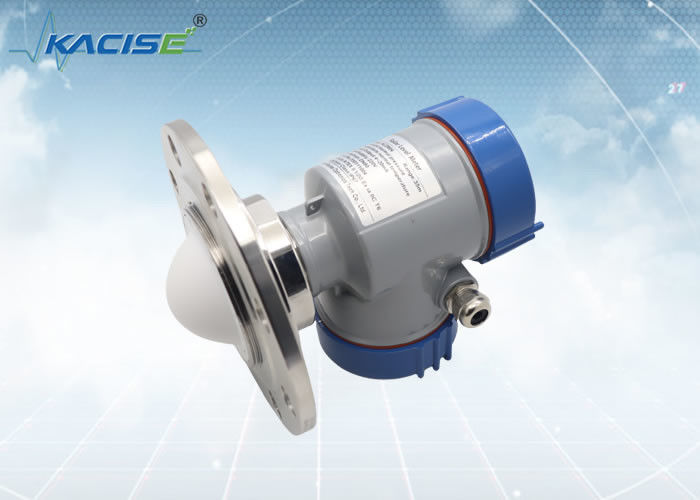

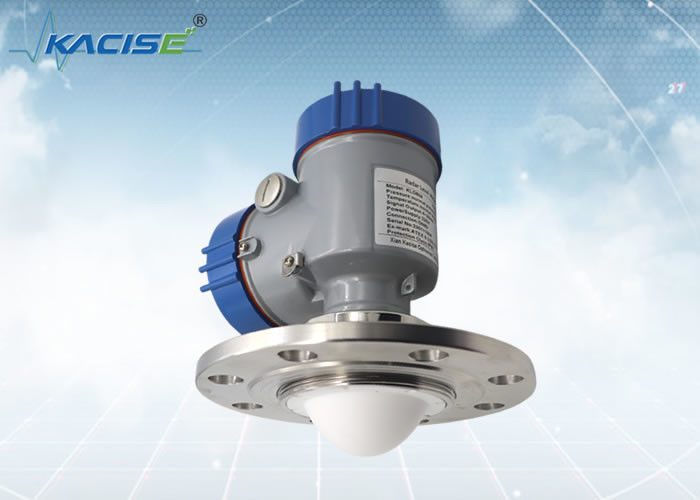

Przekaźnik poziomu radaru bezprzewodowego KLD804 z 4G GPRS Lora Transfer dla silnych ciekłych żrących za pomocą częstotliwości 80 GHz

KLD804 80G Radarowy czujnik poziomu FM

Wstęp
W procesie sterowania automatyką przemysłową istotnym parametrem jest poziom materiału. Istnieje wiele metod pomiaru poziomu materiału. W przypadku różnych warunków pracy i mediów do pomiaru można stosować mierniki poziomu materiału o różnych zasadach pomiaru, takie jak ciśnienie statyczne, typ pływakowy, typ ciężkiego młotka, ultradźwiękowe i inne popularne metody pomiaru poziomu materiału. Przyrządy mają swoją własną charakterystykę i zakresy zastosowań. Radarowy wskaźnik poziomu wykorzystuje zaawansowaną technologię pomiaru fali impulsów radarowych, charakteryzując się doskonałą wydajnością, szczególnie w zbiornikach z mieszaniem, wysoką temperaturą, dużą parą, silnym zapyleniem, silną średnią korozją, łatwymi bliznami i innymi trudnymi warunkami pomiaru. Pokazuje doskonałą wydajność i odgrywa ważną rolę w produkcji automatyki przemysłowej.

Rozwiązania bezprzewodowych systemów radarowych:
W procesach produkcyjnych w przemyśle petrochemicznym, węglowym, cementowym, hutniczym i innych, w celu zapewnienia bezpieczeństwa cieczy podczas przechowywania, monitorowanie w czasie rzeczywistym ciśnienia, poziomu cieczy, temperatury, wilgotności i stężenia gazów na powierzchni cieczy w zbiorniku itp. Sposób gromadzenia i przesyłania odpowiednich parametrów cieczy przechowywanej w zbiorniku do zdalnego centrum sterowania oraz inicjowania działań awaryjnych w przypadku awarii zawsze niepokoił kadrę kierowniczą. Tradycyjny monitoring zbiorników magazynowych opiera się głównie na okresowych kontrolach przeprowadzanych przez dyżurujący personel. Koszty pracy są wysokie, a wiele czynników ludzkich pozostanie w tyle, stwarzając zagrożenie dla bezpieczeństwa. W oparciu o częstotliwość radiową 433 MHz, rozwiązanie do bezprzewodowej transmisji danych w ramach komunikacji mobilnej GPRS, zdalne monitorowanie w czasie rzeczywistym ciśnienia, poziomu cieczy, temperatury, wilgotności zbiornika, stężenia gazu na powierzchni cieczy i innych parametrów, na których zależy użytkownikowi, a w przypadku awarii aktywuje odpowiednie urządzenia awaryjne.

Funkcja
Może realizować sieci bezprzewodowe w promieniu 20 kilometrów.
Zintegrowany bezprzewodowy radar wysokiej częstotliwości 433M wykorzystuje najbardziej zaawansowaną technologię bezprzewodowej transmisji radiowej 433M w branży. Maksymalna odległość transmisji wynosi 20 km, a zasilanie odbywa się za pomocą paneli słonecznych lub sieci 220 V. Skomplikowane procesy, takie jak okablowanie na miejscu, zostały pominięte. Radar wysyła sygnał cyfrowy RS485 i wykorzystuje protokół magistrali Modbus w celu realizacji sieci bezprzewodowej w promieniu 100 jednostek. Część transmisji bezprzewodowej wykorzystuje technologię zdalnego modemu LoRa, która ma doskonałe właściwości przeciwzakłóceniowe i może zminimalizować zużycie prądu. Wysoka czułość i konstrukcja obwodów sprawiają, że budżet łącza osiąga wiodący poziom w branży, co czyni go najlepszym wyborem do transmisji na duże odległości i zastosowań o wysokich wymaganiach dotyczących niezawodności. W porównaniu z tradycyjną metodą transmisji GPRS jej koszt jest znacznie obniżony. Nieograniczona przez sieć komunikacji mobilnej, niezawodność i zdolność przeciwzakłóceniowa są znacznie ulepszone.

Wymiary obudowy
Jednostka w mm:

Metoda instalacji

Montaż kołnierza
W przypadku montażu kołnierzowego minimalna odległość pomiędzy przyrządem a ścianą zbiornika powinna wynosić 200 mm.

• płaszczyzna odniesienia
• środek naczynia lub oś symetrii

Instalacja podnosząca

Notatka: Podczas instalacji należy unikać wibracji, silnych zakłóceń elektromagnetycznych i obciążeń.

Rozwiązanie technologii bezprzewodowej zdalnej transmisji GPRS:
GPRS to nowy rodzaj usługi pakietowego przesyłania danych w komunikacji internetowej, opartej na sieci komunikacji mobilnej GPRS, która nadaje się do nagłej lub częstej i niewielkiej ilości transmisji danych. Technologia przełączania pakietów GPRS ma zalety: możliwość korzystania z Internetu w czasie rzeczywistym, rozliczania według wolumenu, szybkiego logowania, szybkiej transmisji i bezpłatnego przełączania. Z punktu widzenia dostępu do Internetu terminalami Internetu są zarówno centrala, jak i podstacje. Częścią DTU podstacji jest tzw. moduł GPRS.
Opcja 1: Serwer centralny korzysta ze stałego adresu IP w sieci publicznej, a GPRS-DTU uzyskuje bezpośredni dostęp do hosta internetowego poprzez adres IP. Rozwiązanie 2: Serwer centralny korzysta z ADSL i innej dynamicznej sieci publicznej IP oraz oprogramowania do dynamicznej analizy nazw domen. GPRS-DTU rozpoznaje adres IP centralnego serwera poprzez DNS, aby zapewnić dwukierunkową komunikację. Schemat 3: Serwer centralny korzysta z dynamicznego adresu IP sieci publicznej, takiej jak ADSL+Oprogramowanie serwera analizy IP + MODEM GSM i GPRS-DTU łączy się i wysyła informacje o danych radarowych do serwera analizy IP, a serwer analizy IP zwraca adres IP hosta za pośrednictwem tej informacji, aby zakończyć dwukierunkową komunikację UDP. Schemat 4: Centrum wykorzystuje MODEM GPRS-DTU lub GPRS, a cała sieć przyjmuje stały adres IP mobilnej sieci prywatnej APN.

Xi'an Kacise Optronics Tech Co., Ltd uważa się za dostawcę i producenta rozwiązań. Naszym klientom OEM oferujemy maksymalną elastyczność i zoptymalizowaną kosztowo ofertę.

Co możemy zapewnić:

• Asortyment obejmuje dostosowaną wersję/kolor powłoki, typ gwintu (gwint G/gwint NPT), oprogramowanie dostosowane do indywidualnych potrzeb, wydruki, instrukcję obsługi i katalog. Jeśli jesteś zainteresowany instalacją u siebie, moduł radarowy jest na pewno dostępny.
